модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 EL TIGRE ES 129 BLACK (S2017ZRDEEUSB)

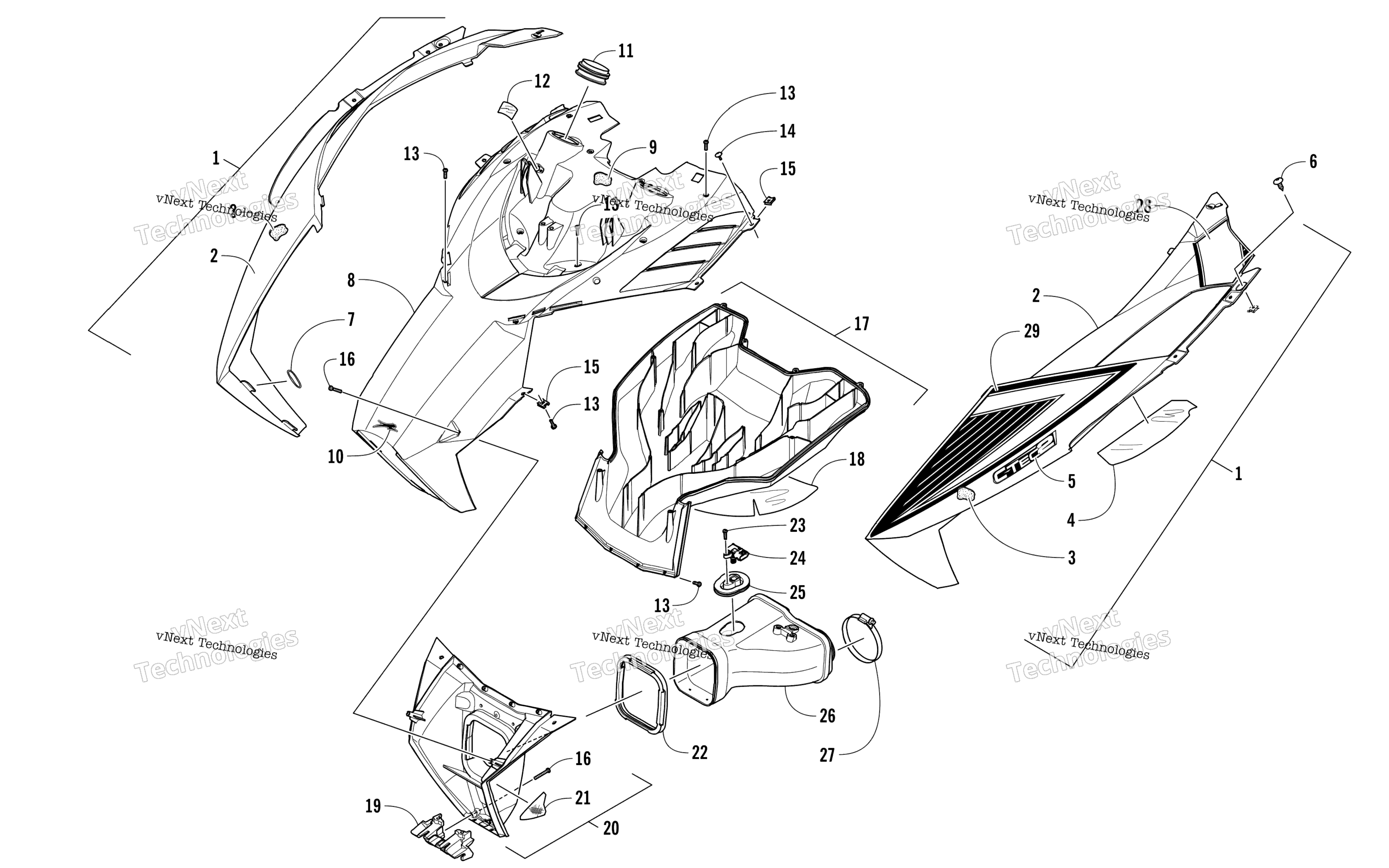

Схема капота And Air Intake Assembly для ZR 6000 EL TIGRE ES 129 BLACK (S2017ZRDEEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-6 and 28-29) art. 5718-179
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3, one No. 5, and 28-29) art. 5718-178
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - "C-TEC2" art. 0621-906
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
8
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
9
Foam, Intake art. 0617-648
от 1 156 ₽
10
Emblem, Aircat art. 4411-479
По запросу
11
Seal art. 6606-386
По запросу
12
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Screw, Self-Tapping art. 1623-929
По запросу
17
Plenum, Intake - Lower Rear (inc. 18) art. 6706-151
По запросу
18
Foil, Protective art. 7606-307
По запросу
19
Retainer, Plenum art. 6606-822
По запросу
20
Plenum, Air Intake - Lower Front - w/Reflector (inc. 21) art. 5706-990
По запросу
21
Decal, Reflector - Amber art. 0621-989
По запросу
22
Adapter, Boot art. 0617-624
По запросу
23
Screw, Self-Tapping art. 2623-016
По запросу
24
Sensor, T-MAP art. 0824-052
от 4 464 ₽
25
Boot art. 2670-444
По запросу
26
Boot, Intake art. 1770-056
По запросу
27
Clamp, Hose art. 0423-018
По запросу
28
Decal, Hood - Rear - Right art. 3621-534
По запросу
28
Decal, Hood - Rear - Left art. 3621-535
По запросу
29
Decal, Hood - Right art. 3621-536
По запросу
29
Decal, Hood - Left art. 3621-537
По запросу
