модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 LTD ES 129 BLACK (S2017ZRDLEUSB)

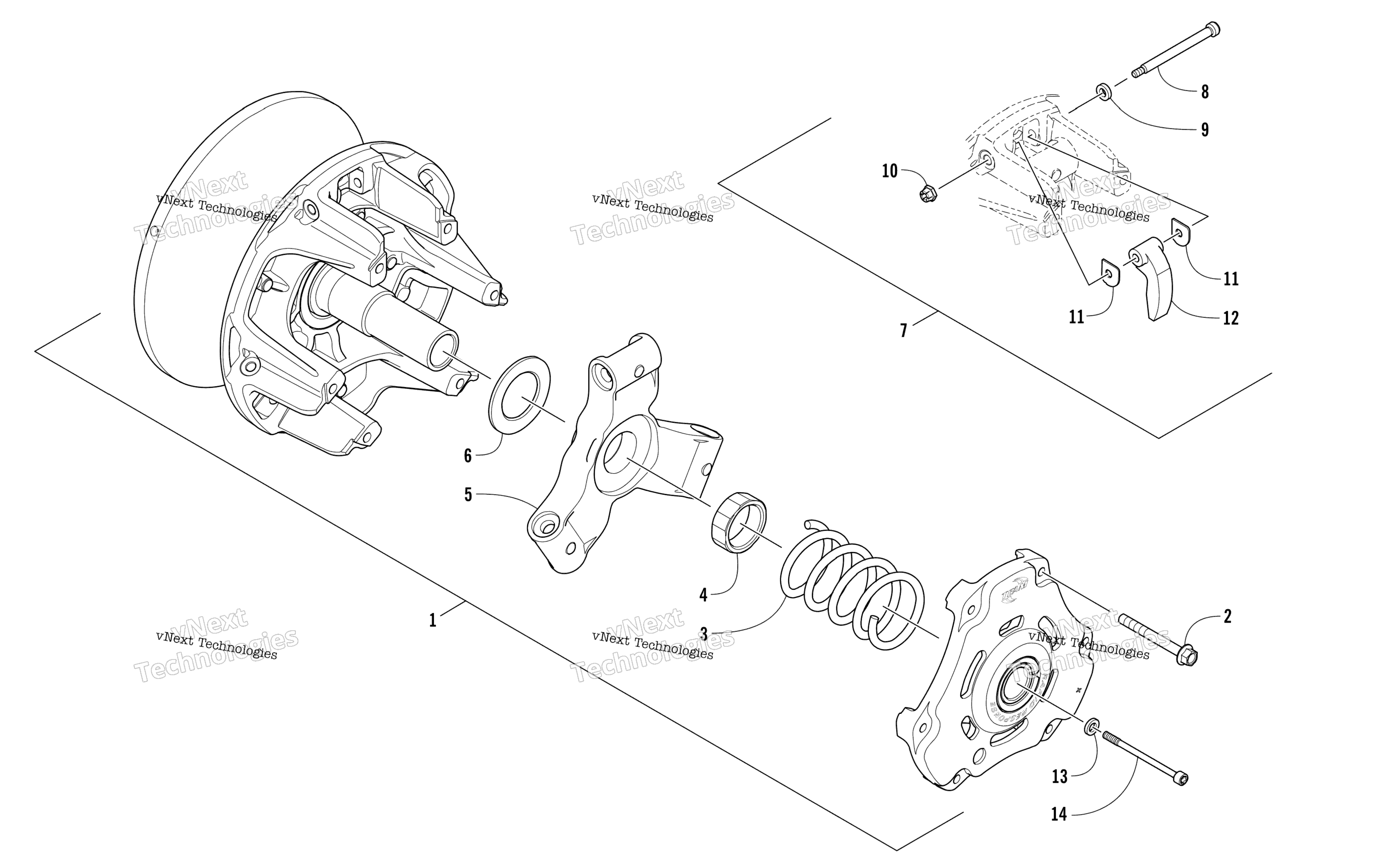

Схема привода Clutch для ZR 6000 LTD ES 129 BLACK (S2017ZRDLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Uncalibrated (inc. 2, 4-6, 8-11) art. 0746-881
По запросу
2
Screw, Shoulder art. 0646-950
По запросу
3
Spring, Drive Clutch art. 0646-939
По запросу
4
Nut, Jam art. 0646-466
По запросу
5
Spider art. 0646-957
По запросу
6
Shim - 1.27x210x0.70 art. 0646-964
По запросу
6
Shim art. 0646-949
По запросу
6
Shim - 1.35x1.575x0.030 art. 0646-965
По запросу
7
Kit, Cam Arm (inc. 8-11) art. 7639-127
По запросу
8
Screw, Shoulder art. 0823-396
По запросу
9
Washer art. 2623-091
По запросу
10
Nut, Lock Hex art. 0823-399
По запросу
11
Washer, Thrust art. 0646-880
По запросу
12
Arm, Cam art. 0646-869
По запросу
13
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
14
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
