модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO ES 129 GREEN (S2017ZRDSPUSG)

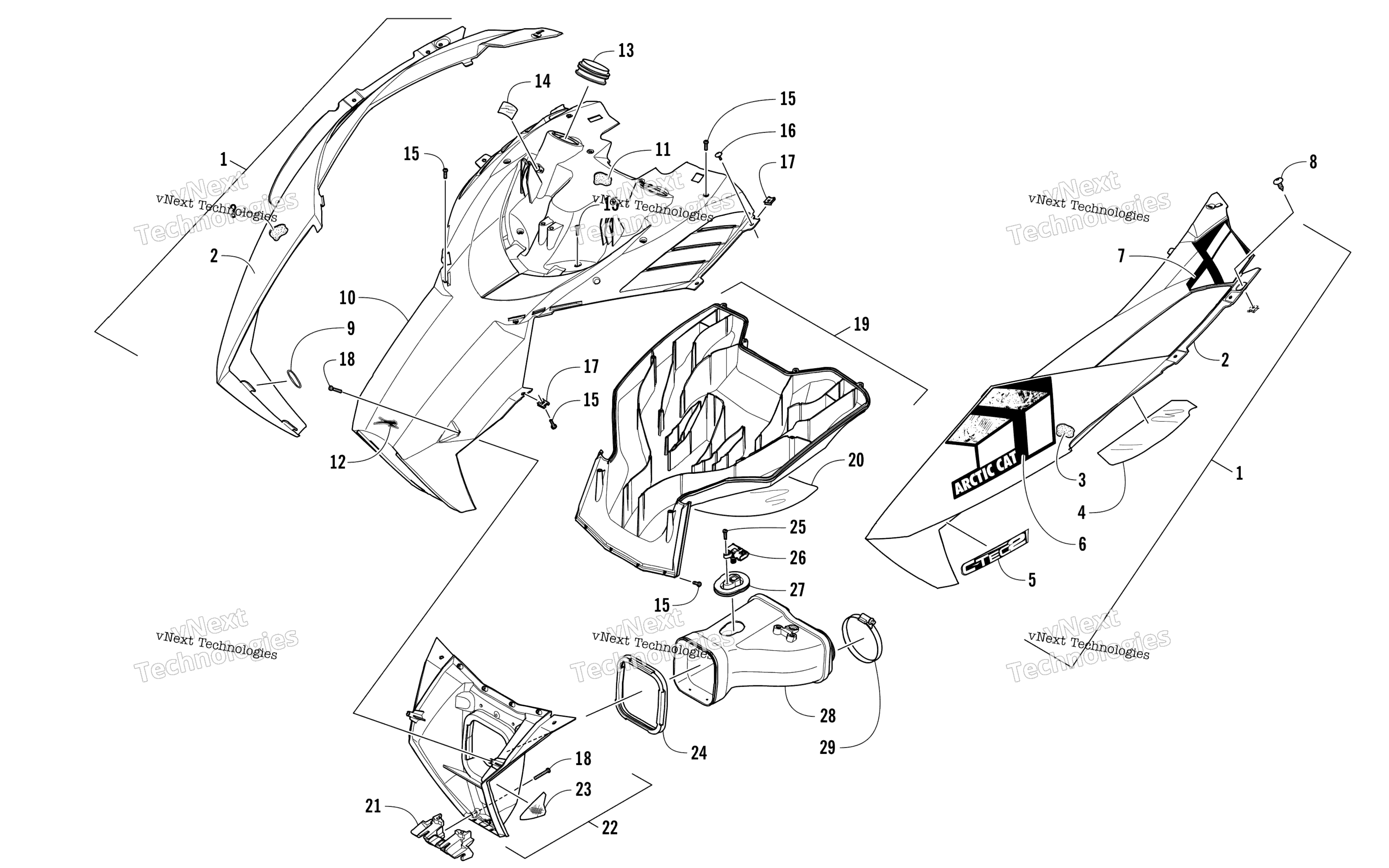

Схема капота And Air Intake Assembly для ZR 6000 SNO PRO ES 129 GREEN (S2017ZRDSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-7) art. 5718-125
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3, one No. 5, and 6-7) art. 5718-124
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - "C-TEC2" art. 0621-906
По запросу
6
Decal, Hood - Rear - Left art. 3621-345
По запросу
6
Decal, Hood - Rear - Right art. 3621-344
По запросу
7
Decal, Hood - Left art. 3621-347
По запросу
7
Decal, Hood - Right art. 3621-346
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
10
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
11
Foam, Intake art. 0617-648
от 1 156 ₽
12
Emblem, Aircat art. 4411-479
По запросу
13
Seal art. 6606-386
По запросу
14
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
15
Screw, Self-Tapping art. 1623-933
По запросу
16
Винт Arctic Cat art. 2623-164
от 368 ₽
17
Nut, U art. 1623-939
По запросу
18
Screw, Self-Tapping art. 1623-929
По запросу
19
Plenum, Intake - Lower Rear (inc. 20) art. 6706-151
По запросу
20
Foil, Protective art. 7606-307
По запросу
21
Retainer, Plenum art. 6606-822
По запросу
22
Plenum, Air Intake - Lower Front - w/Reflector (inc. 23) art. 5706-990
По запросу
23
Decal, Reflector - Amber art. 0621-989
По запросу
24
Adapter, Boot art. 0617-624
По запросу
25
Screw, Self-Tapping art. 2623-016
По запросу
26
Sensor, T-MAP art. 0824-052
от 4 464 ₽
27
Boot art. 2670-444
По запросу
28
Boot, Intake art. 1770-056
По запросу
29
Clamp, Hose art. 0423-018
По запросу
