модель 2017 года
- Модель ZR 7000
- Код модели ZR 7000 LTD 137 ORANGE (S2017ZXULEUSO)

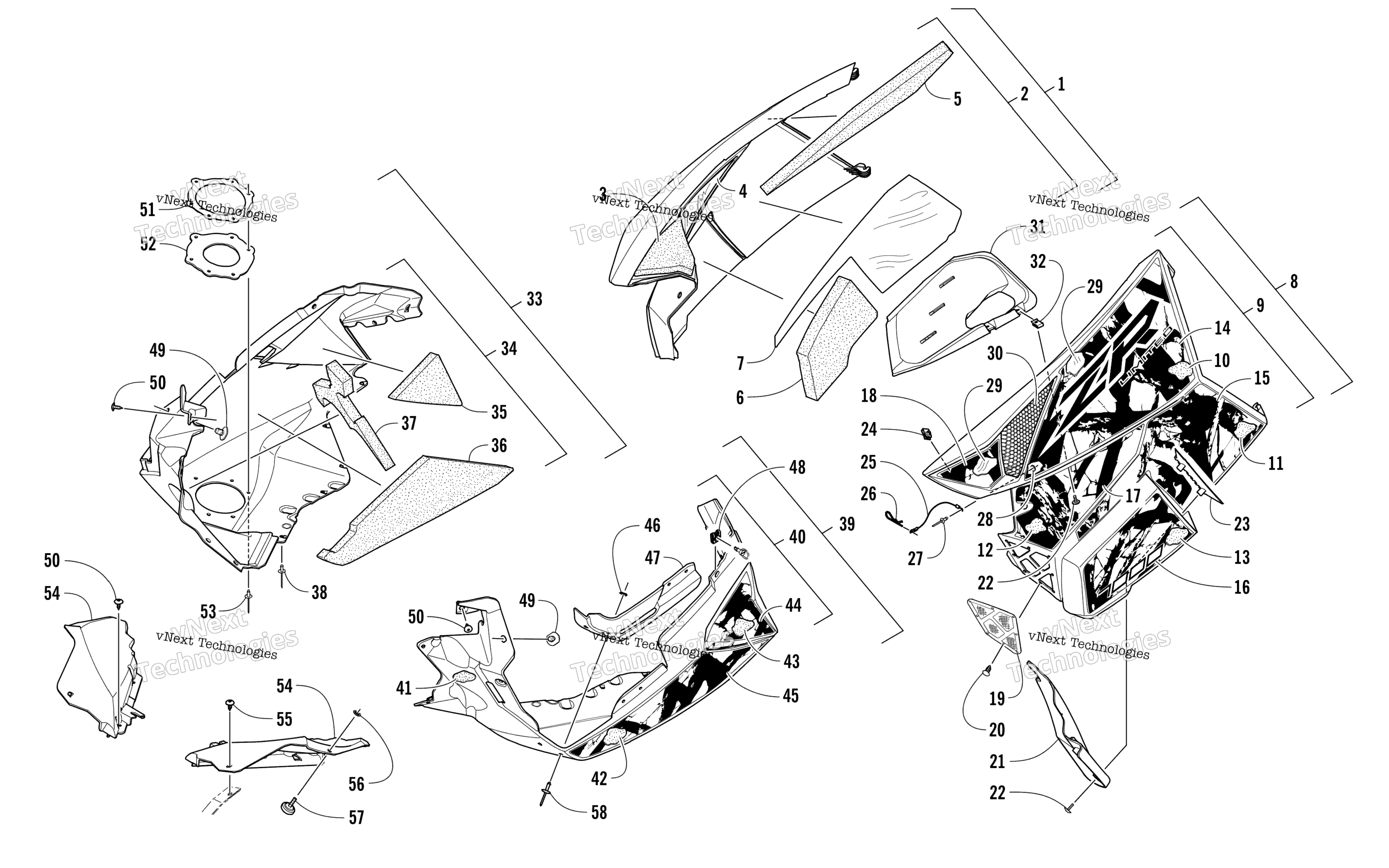

Схема Skid Plate и Side панель узла для ZR 7000 LTD 137 ORANGE (S2017ZXULEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - White (inc. 2-7, 14-18, and 25-28) art. 5718-204
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7 and 25-28) art. 3718-454
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side w/Decals - Left - White (inc. 9-20 and 24-28) art. 5718-205
По запросу
9
Panel, Side - w/o Decals - Left - White (inc. 10-13, 19-20, and 24-28) art. 4718-103
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
14
Decal, Side Panel - Upper - Left - White art. 3621-413
По запросу
14
Decal, Side Panel - Upper - Right - White art. 3621-412
По запросу
15
Decal, Side Panel - Lower - Left art. 3621-415
По запросу
15
Decal, Side Panel - Lower - Right art. 3621-414
По запросу
16
Decal, Side Panel - Front art. 3621-544
По запросу
16
Decal, Side Panel - Front art. 3621-545
По запросу
17
Decal, Side Panel - Mid - Right art. 3621-410
По запросу
17
Decal, Side Panel - Mid - Left art. 3621-411
По запросу
18
Decal, Side Panel - Upper - Right art. 3621-408
По запросу
18
Decal, Side Panel - Upper - Left art. 3621-409
По запросу
19
Screen, Vent art. 2602-704
По запросу
20
Clip, Retaining art. 0623-269
По запросу
21
Deflector, Air art. 2602-711
По запросу
22
Винт Arctic Cat art. 2623-164
от 368 ₽
23
Retainer, Air Deflector art. 2602-703
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
26
Clip, Hairpin art. 0605-283
По запросу
27
Rivet art. 8060-486
По запросу
28
Washer art. 8050-127
По запросу
29
Foil, Protective (Optional) art. 0619-206
По запросу
30
Screen, Intake (Optional) art. 5706-531
По запросу
31
Duct, Belt Cooling art. 1702-369
По запросу
32
Clip, U-Nut art. 1623-030
По запросу
33
Plate, Skid w/Decals - Right - White (inc. 35-37 and 44-45) art. 5718-208
По запросу
34
Plate, Skid - w/o Decals - Right - White (inc. 35-37) art. 4718-534
По запросу
35
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
36
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
37
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
38
Заклепка Arctic Cat art. 8061-708
от 168 ₽
39
Plate, Skid - w/Decals - Left - White (inc. 40-47 and 58) art. 5718-159
По запросу
40
Plate, Skid - w/o Decals - Left - White (inc. 41-43, 46-47, and 58) art. 4718-533
По запросу
41
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
42
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
43
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
44
Decal, Skid Plate - Right - White art. 3621-396
По запросу
44
Decal, Skid Plate - Left - White art. 3621-397
По запросу
45
Decal, Skid Plate - Front - Right art. 3621-398
По запросу
45
Decal, Skid Plate - Front - Left art. 3621-399
По запросу
46
Washer art. 0123-802
от 110 ₽
47
Panel, Reinforcement art. 6606-613
По запросу
48
Clip, Retaining art. 2623-005
от 1 130 ₽
49
Pin, Retaining art. 6606-592
По запросу
50
Screw, Self-Tapping art. 2623-166
По запросу
51
Plate, Exhaust Outlet art. 2612-685
По запросу
52
Seal, Exhaust Outlet art. 2612-964
По запросу
53
Клепка art. 8061-508
По запросу
54
Fascia, Front - Right - Black art. 6606-342
По запросу
54
Fascia, Front - Left - Black art. 6606-579
По запросу
55
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
56
RETAINER,PUSHNUT - 3/16" STUD (Optional) art. 2623-001
По запросу
57
Screw, Thumb (Optional) art. 1623-999
По запросу
58
Rivet art. 8061-688
По запросу
