модель 2017 года
- Модель ZR 8000
- Код модели ZR 8000 LTD ES 129 BLACK (S2017ZRHLEUSB)

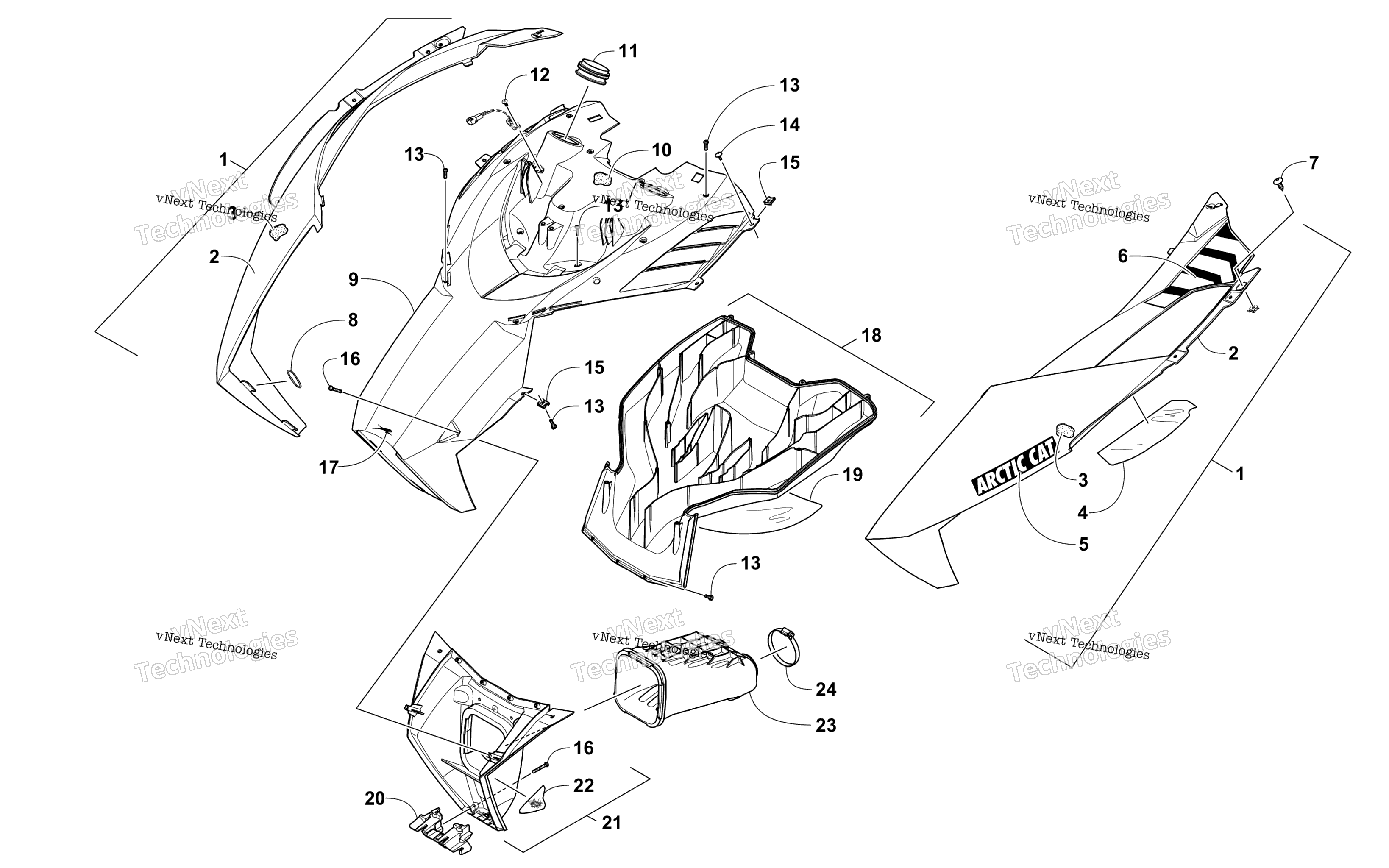

Схема капота And Air Intake Assembly для ZR 8000 LTD ES 129 BLACK (S2017ZRHLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood - w/Decals - Left - Black (inc. 2-6) art. 5718-213
По запросу
1
Hood - w/Decals - Right - Black (inc. 2-3 and 5-6) art. 5718-212
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Front art. 3621-496
По запросу
6
Decal, Hood - Upper - Left art. 3621-495
По запросу
6
Decal, Hood - Upper - Right art. 3621-494
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Seal art. 6606-386
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Screw, Self-Tapping art. 1623-929
По запросу
17
Emblem, Aircat art. 4411-479
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 6706-151
По запросу
19
Foil, Protective art. 7606-307
По запросу
20
Retainer, Plenum art. 6606-822
По запросу
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Boot art. 2670-328
По запросу
24
Clamp, Hose art. 0423-018
По запросу
