модель 2017 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO 129 ES GREEN (S2017ZRHSPUSG)

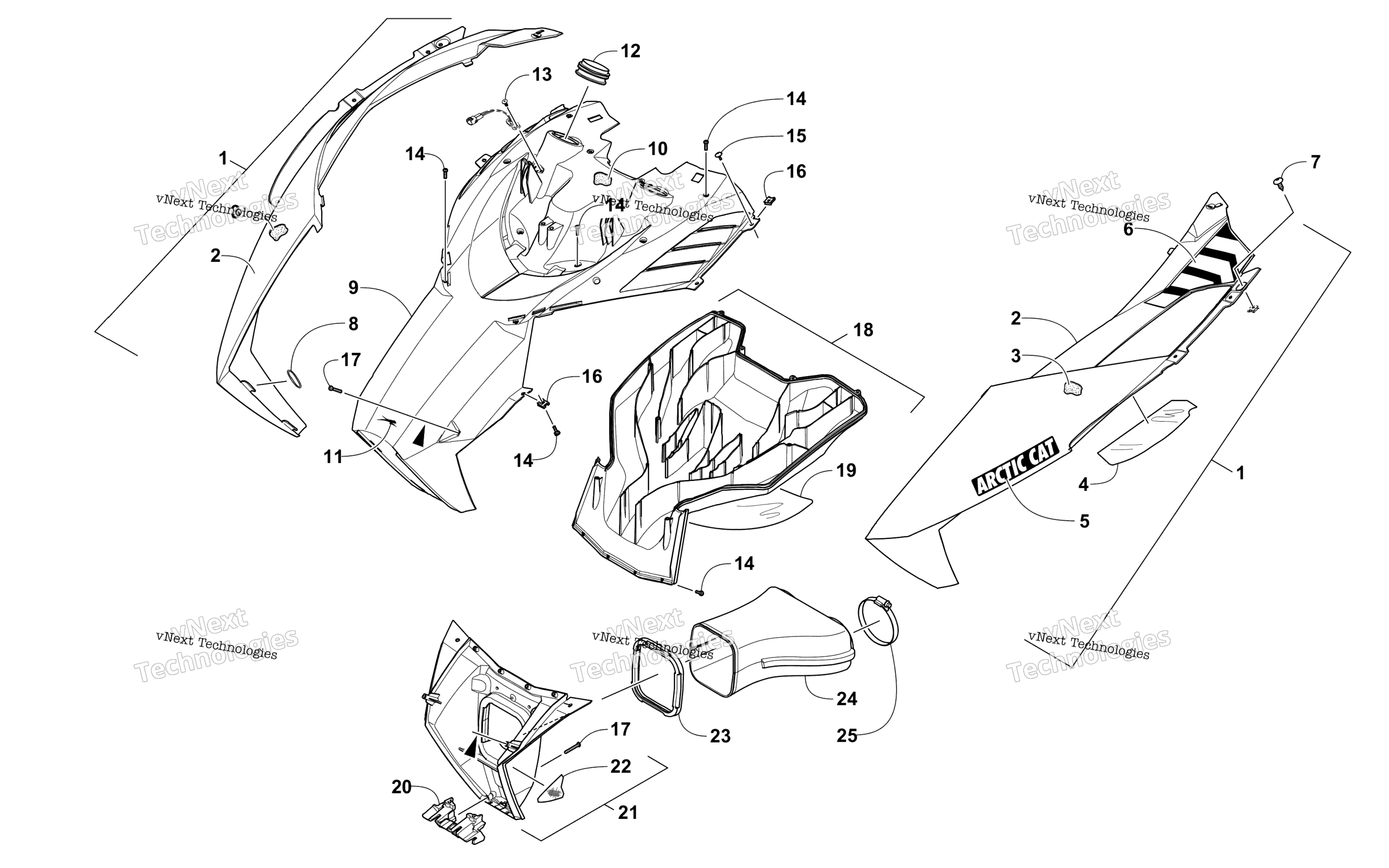

Схема капота And Air Intake Assembly для ZR 8000 SNO PRO 129 ES GREEN (S2017ZRHSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black - Left (inc. 2-6) art. 5718-123
По запросу
1
Hood w/Decals - Black - Right (inc. 2-3 and 5-6) art. 5718-122
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Left art. 3621-347
По запросу
5
Decal, Hood - Right art. 3621-346
По запросу
6
Decal, Hood - Rear - Left art. 3621-345
По запросу
6
Decal, Hood - Rear - Right art. 3621-344
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Seal art. 6606-386
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Screw, Self-Tapping art. 1623-929
По запросу
17
Emblem, Aircat art. 4411-479
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 6706-151
По запросу
19
Foil, Protective art. 7606-307
По запросу
20
Retainer, Plenum art. 6606-822
По запросу
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Adapter, Boot art. 0617-624
По запросу
24
Boot art. 2670-328
По запросу
25
Clamp, Hose art. 0423-018
По запросу
