модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 LTD 129 BLACK (S2017ZRXLEUSB)

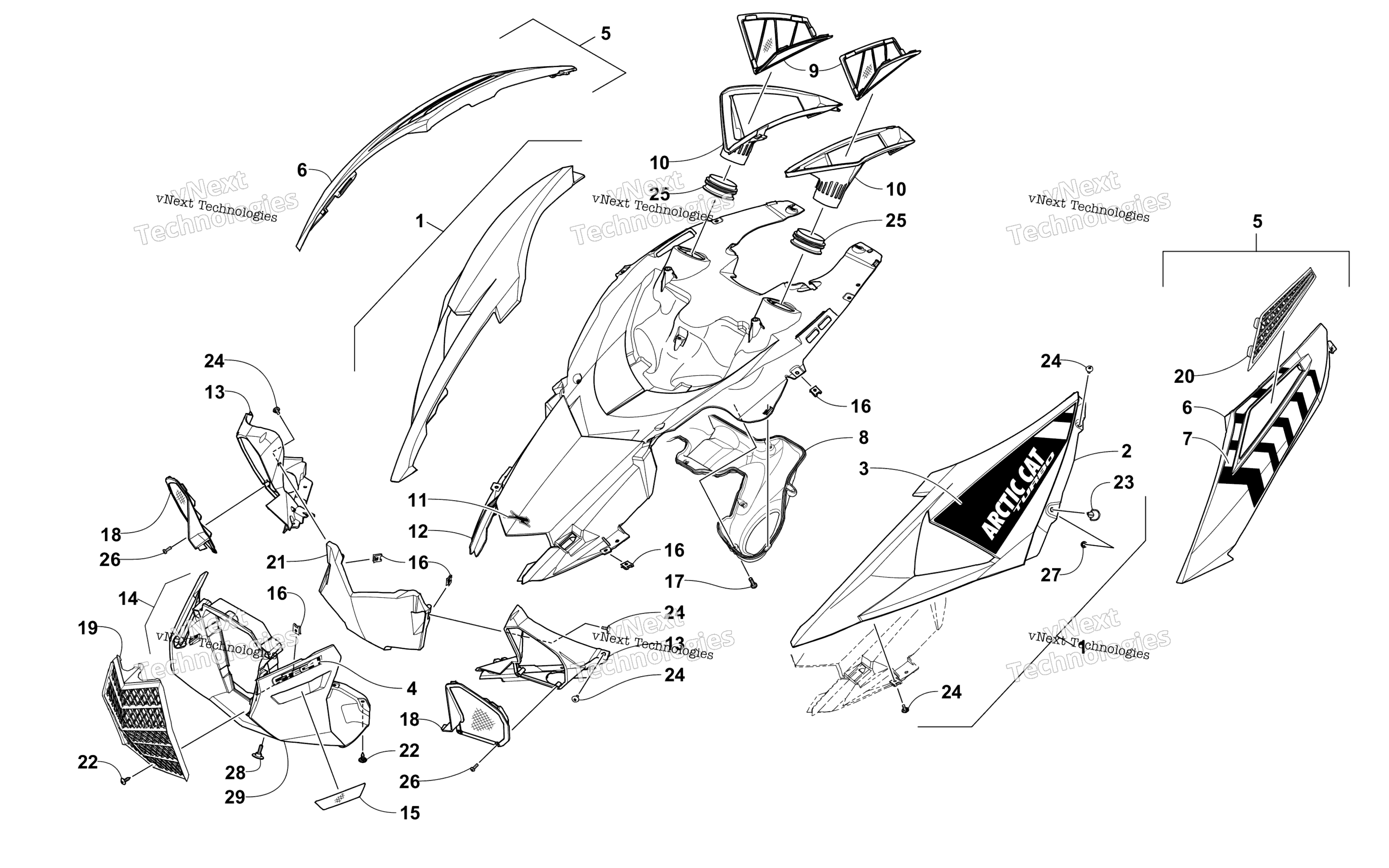

Схема Hood узла для ZR 9000 LTD 129 BLACK (S2017ZRXLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-3) art. 5718-271
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3) art. 5718-270
По запросу
2
Hood - Right - Black art. 7606-758
По запросу
2
Hood - Left - Black art. 7606-759
По запросу
3
Decal, Hood - Rear - Right art. 3621-616
По запросу
3
Decal, Hood - Rear - Left art. 3621-617
По запросу
4
Decal, Hood - "C-TEC4" art. 0621-993
По запросу
5
Panel, Upper Side w/Decals - Right - Black (inc. 6-7) art. 5718-272
По запросу
5
Panel, Upper Side w/Decals - Left - Black (inc. 6-7) art. 5718-273
По запросу
6
Panel, Upper Side - Left - Black art. 7606-153
По запросу
6
Panel, Upper Side - Right - Black art. 7606-152
По запросу
7
Decal, Upper Side Panel - Left art. 3621-619
По запросу
7
Decal, Upper Side Panel - Right art. 3621-618
По запросу
8
Plenum, Intake - Lower art. 2670-500
По запросу
9
Screen, Intake Duct - Left art. 0608-759
По запросу
9
Screen, Intake Duct - Right art. 0608-758
По запросу
10
Duct, Intake - Left art. 0608-749
По запросу
10
Duct, Intake - Right art. 0608-748
По запросу
11
Emblem, Aircat art. 4411-479
По запросу
12
Plenum, Intake - Upper art. 7606-095
По запросу
13
Vent - Right art. 7606-054
По запросу
13
Vent - Left art. 7606-055
По запросу
14
Fascia, Front w/Decal - Black (inc. 4 and 29) art. 5718-284
По запросу
15
Decal, Reflector - Amber art. 2621-915
По запросу
16
Nut, U art. 1623-939
По запросу
17
Screw, Self-Tapping art. 1623-933
По запросу
18
Bezel, Vent - Left art. 7606-057
По запросу
18
Bezel, Vent - Right art. 7606-056
По запросу
19
Grille art. 7606-117
По запросу
20
Vent, Upper - Side Panel - Right art. 7606-272
По запросу
20
Vent, Upper - Side Panel - Left art. 7606-273
По запросу
21
Close-Off art. 7606-097
По запросу
22
Screw, Self-Tapping art. 2623-166
По запросу
23
Pin, Retaining art. 2623-003
от 1 130 ₽
24
Винт Arctic Cat art. 2623-164
от 368 ₽
25
Seal art. 6606-386
По запросу
26
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 4 шт.
27
Nut, Push art. 2623-004
от 1 130 ₽
28
Screw, Shoulder art. 1423-060
По запросу
29
Fascia, Front w/o Decal - Black art. 7606-196
По запросу
