модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 RR 129 GREEN (S2017ZRXRRUSG)

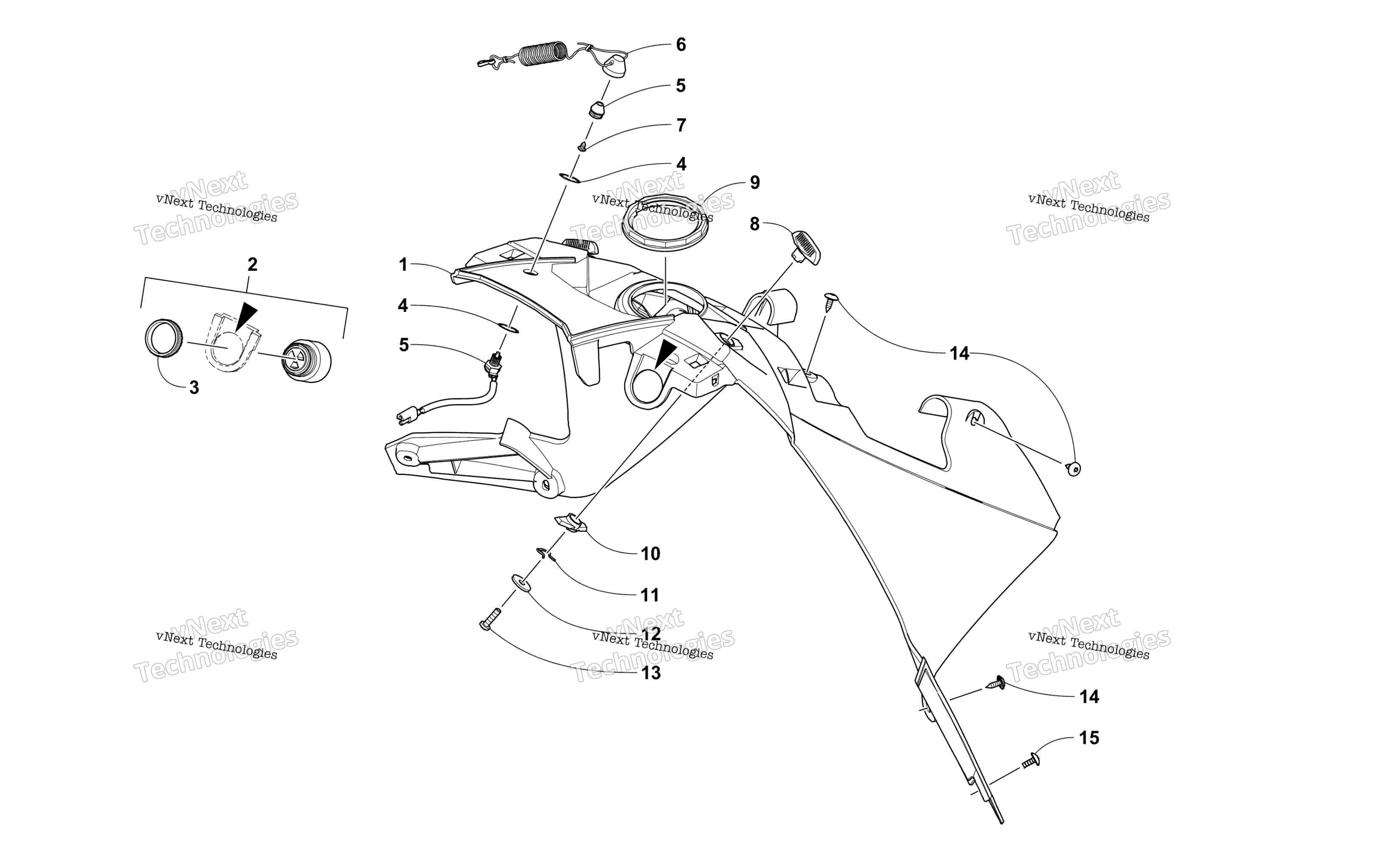

Схема консоли Assembly для ZR 9000 RR 129 GREEN (S2017ZRXRRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console - Black art. 6706-218
По запросу
2
Alarm, Reverse (inc. 3) art. 0630-243
По запросу
3
Ring, Retaining art. 0630-017
По запросу
4
Washer, Internal Tooth Lock art. 0123-985
По запросу
5
Switch, Tether art. 0638-887
По запросу
6
TETHER SWITCH-ASSY (CLOSED) art. 0709-054
от 2 475 ₽
7
Screw, Self-Tapping art. 0623-338
По запросу
8
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
9
Nut, Retaining art. 6606-390
По запросу
10
Plate, Backing art. 7606-296
По запросу
11
Clip, Retaining art. 2623-155
По запросу
12
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Screw, Self-Tapping art. 2623-166
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
Другие схемы модели
Консоль Assembly
