модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 RR 137 GREEN (S2017ZXXRRUSG)

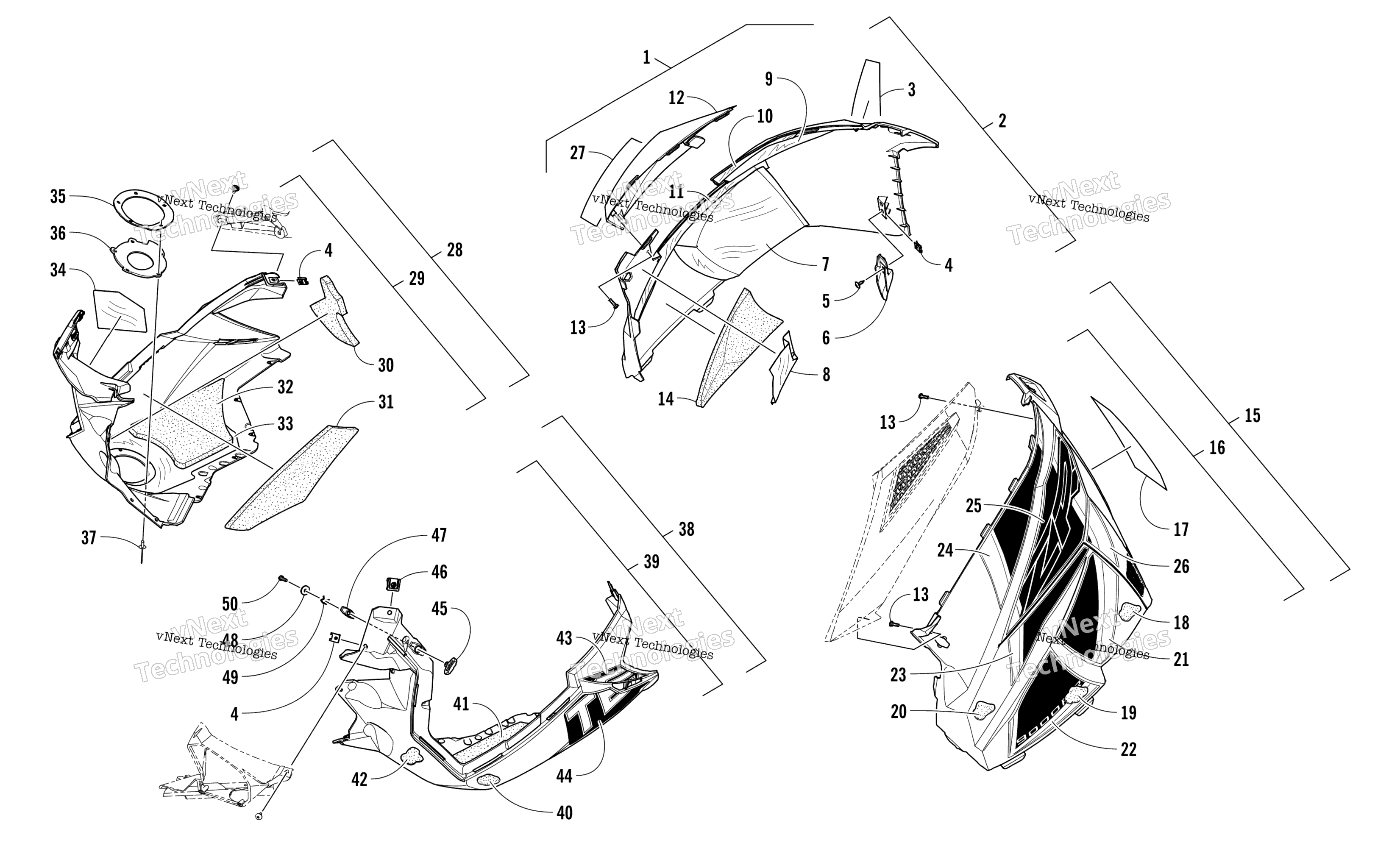

Схема Skid Plate и Side панель узла для ZR 9000 RR 137 GREEN (S2017ZXXRRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Green (inc. 2-14 and 21-27) art. 5718-220
По запросу
2
Panel, Side w/o Decals - Right - Green (inc. 3-14) art. 5718-224
По запросу
3
Decal, Warning - English art. 3621-487
По запросу
4
Nut, U art. 1623-939
По запросу
5
Screw, Self-Tapping art. 2623-166
По запросу
6
Hook, Mounting - Right art. 7606-292
По запросу
6
Hook, Mounting - Left art. 7606-293
По запросу
7
Foil, Protective - Lower - Rear - Right art. 7606-076
По запросу
8
Foil, Protective - Upper Front - Right art. 3612-322
По запросу
9
Foil, Protective - Upper - Right art. 3612-324
По запросу
10
Foil, Protective - Right art. 7606-432
По запросу
11
Foil, Protective - Middle - Right art. 7606-116
По запросу
12
Vent, Side Panel art. 7606-091
По запросу
13
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 6 шт.
14
Foam, Side Panel - Lower Front - Right art. 0617-754
По запросу
15
Panel, Side w/Decals - Left - Green (inc. 4-6 and 16-26) art. 5718-221
По запросу
16
Panel, Side w/o Decals - Left - Green (inc. 4-6 and 17-20) art. 5718-225
По запросу
17
Decal, Warning - French art. 3621-486
По запросу
18
Foam, Side Panel - Lower Rear - Left art. 0617-757
По запросу
19
Foam, Side Panel - Lower Front - Left art. 0617-755
По запросу
20
Foam, Side Panel - Middle - Left art. 0617-759
По запросу
21
Decal, Side Panel - Lower Rear - Right art. 3621-590
По запросу
21
Decal, Side Panel - Lower Rear - Left art. 3621-591
По запросу
22
Decal, Side Panel - Lower Front - "9000" - Right art. 3621-592
По запросу
22
Decal, Side Panel - Lower Front - "9000" - Left art. 3621-593
По запросу
23
Decal, Side Panel - Mid Front - Right art. 3621-588
По запросу
23
Decal, Side Panel - Mid Front - Left art. 3621-589
По запросу
24
Decal, Side Panel - Upper Vent - Right art. 3621-154
По запросу
24
Decal, Side Panel - Upper Front - Left art. 3621-613
По запросу
25
Decal, Side Panel - Upper Rear - Left art. 3621-585
По запросу
25
Decal, Side Panel - Upper Rear - Right art. 3621-584
По запросу
26
Decal, Side Panel - Lower Rear - Right art. 3621-586
По запросу
26
Decal, Side Panel - Lower Rear - Left art. 3621-587
По запросу
27
Decal, Side Panel - Vent Lower Right art. 3621-256
По запросу
28
Plate, Skid w/Decals - Right - Black (inc. 4, 29-34, and 43-50) art. 4718-970
По запросу
29
Plate, Skid - Right - Black (inc. 4, 30-34, and 45-50) art. 4718-970
По запросу
30
Foam, Skid Plate - Front - Right art. 0617-760
По запросу
31
Foam, Skid Plate - Middle - Right art. 0617-762
По запросу
32
Foam, Skid Plate - Lower - Right art. 0617-764
По запросу
33
Foil, Skid Plate - Right art. 3612-326
По запросу
34
Foil, Skid Plate - Right art. 3612-330
По запросу
35
Plate, Exhaust Outlet art. 3612-193
По запросу
36
Seal, Exhaust Outlet art. 3612-191
По запросу
37
Заклепка Arctic Cat art. 8061-708
от 168 ₽
38
Plate, Skid w/Decals - Left - Black (inc. 4 and 40-50) art. 5718-229
По запросу
39
Plate, Skid - Left - Black (inc. 4, 40-42, and 45-50) art. 4718-971
По запросу
40
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
41
Foam, Skid Plate - Middle - Left art. 0617-763
По запросу
42
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
43
Decal, Skid Plate - Rear - Right art. 3621-578
По запросу
43
Decal, Skid Plate - Rear - Left art. 3621-579
По запросу
44
Decal, Skid Plate - Front - Right art. 3621-580
По запросу
44
Decal, Skid Plate - Front - Left art. 3621-581
По запросу
45
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
46
Clip, Retaining art. 2623-005
от 1 130 ₽
47
Plate, Backing art. 7606-296
По запросу
48
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
49
Clip, Retaining art. 2623-155
По запросу
50
Screw, Self-Tapping art. 1623-933
По запросу
