модель 2018 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT BLUE (S2018BCUWTUSL)

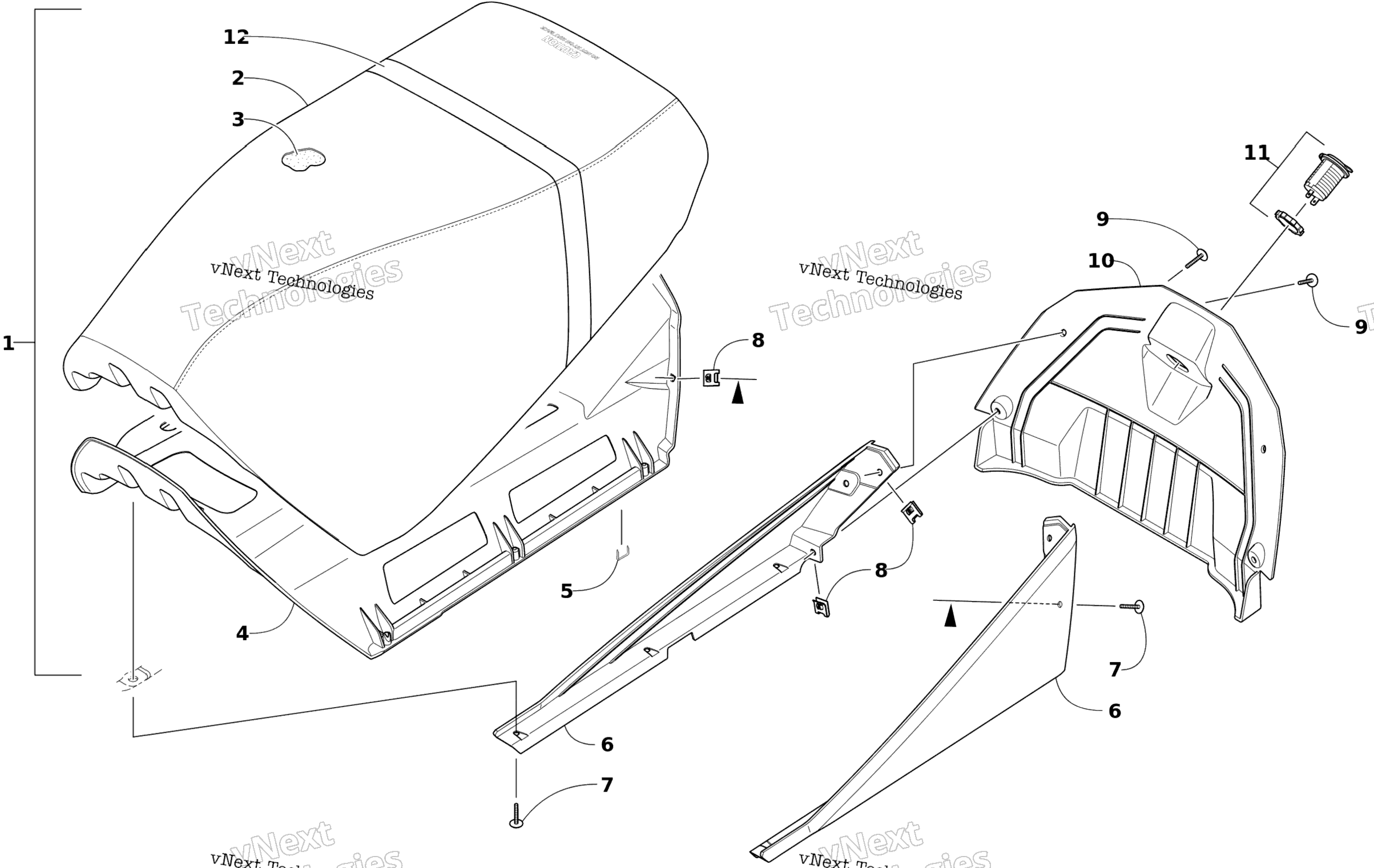

Схема сиденья Assembly для BEARCAT 7000 XT BLUE (S2018BCUWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-5) art. 6706-569
По запросу
2
Cover, Seat art. 6706-568
По запросу
3
Foam, Seat art. 0717-226
По запросу
4
Seat-Base art. 6606-794
По запросу
5
Staple art. 0624-528
По запросу
6
Fascia, Front Seat - Right art. 6606-894
По запросу
6
Fascia, Front Seat - Left art. 6606-895
По запросу
7
Screw, Self-Tapping art. 2623-165
По запросу
8
Nut, U art. 1623-939
По запросу
9
Screw, Self-Tapping art. 2623-166
По запросу
10
Fascia, Front Seat - Rear art. 6606-897
По запросу
11
Розетка 12V Arctic Cat art. 0641-897
По запросу
12
Strap, Handhold - Passenger art. 5706-893
По запросу
Другие схемы модели
Сиденье Assembly
