модель 2018 года
- Модель Lynx 2000
- Код модели LYNX 2000 BLACK (S2018LXDFCUSB)

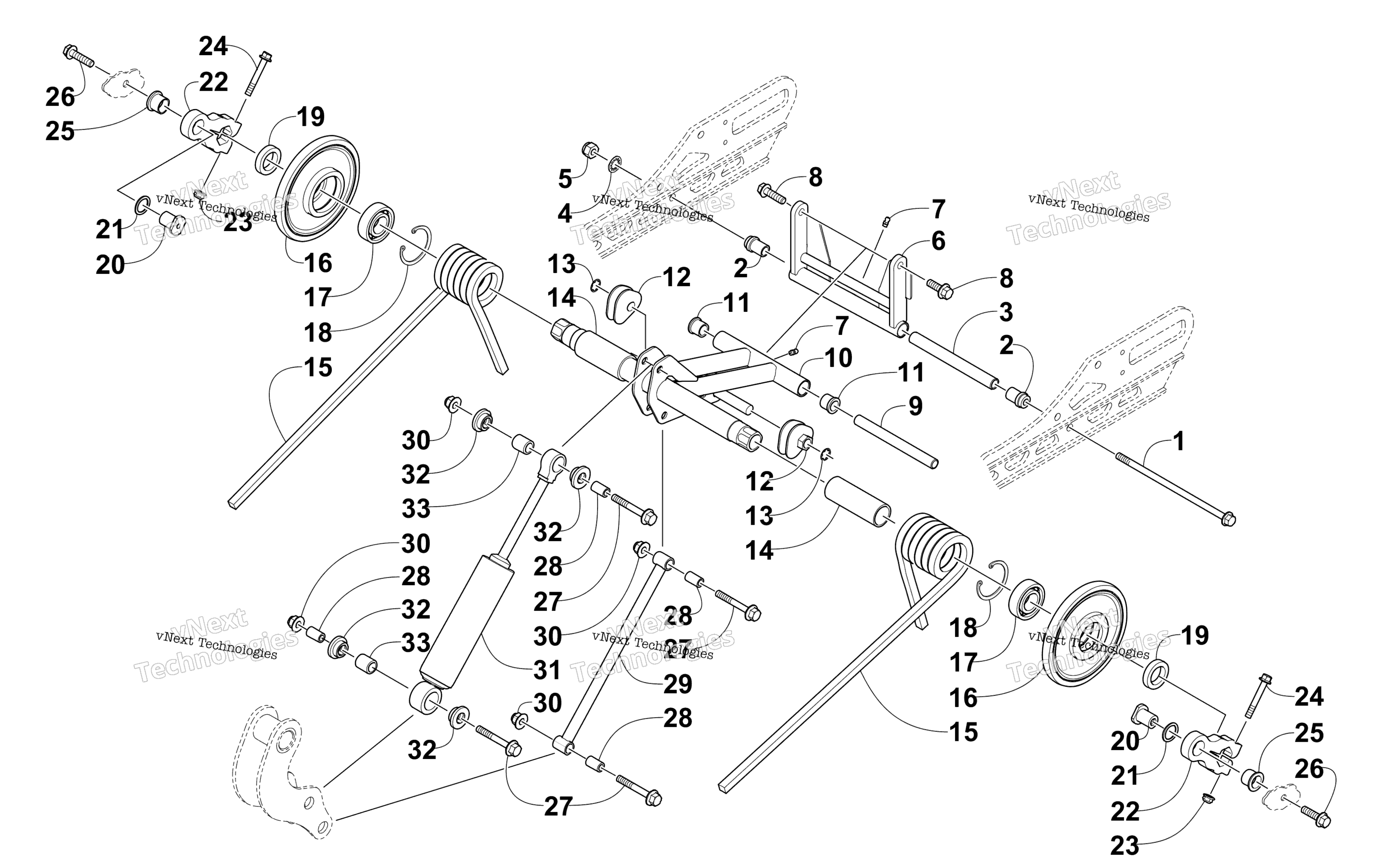

Схема задней части Suspension Rear Arm Assembly для LYNX 2000 BLACK (S2018LXDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 1423-431
По запросу
2
Bushing art. 3604-286
По запросу
3
Втулка Arctic Cat art. 3604-285
По запросу
4
Шайба Arctic Cat art. 1623-992
от 168 ₽
5
Nut, Lock art. 8422-002
от 882 ₽
6
Arm, Rear - Black (inc. one No. 7) art. 1704-624
По запросу
7
Фиттинг art. 1623-010
По запросу
8
Screw, Cap art. 8408-041
По запросу
9
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
10
Arm, Idler - Black (inc. 11 and one No. 7) art. 1704-619
По запросу
11
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
12
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
12
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
14
Sleeve, Spring art. 3604-288
По запросу
15
пружина подвески art. 1704-505
По запросу
15
пружина подвески art. 1704-504
По запросу
16
Wheel, Idler (inc. 17-18) art. 3604-553
По запросу
17
Bearing art. 3604-257
от 500 ₽
18
Ring, Retaining art. 3604-256
По запросу
19
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
20
Втулка подвески Arctic Cat art. 3604-979
По запросу
21
Шайба Arctic Cat art. 1604-187
от 368 ₽
22
Pivot - Idler Arm (inc. 23-25) art. 1704-627
По запросу
23
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
24
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
25
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
26
Болт Arctic Cat art. 8408-031
от 368 ₽
27
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
28
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
29
Link, Shock - Black art. 1704-686
По запросу
30
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
31
Shock Absorber (inc. 32-33) art. 1704-633
По запросу
32
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
33
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
