модель 2018 года
- Модель M 8000
- Код модели M 8000 MOUNTAIN CAT 153 BLACK (S2018M8HMCUSB)

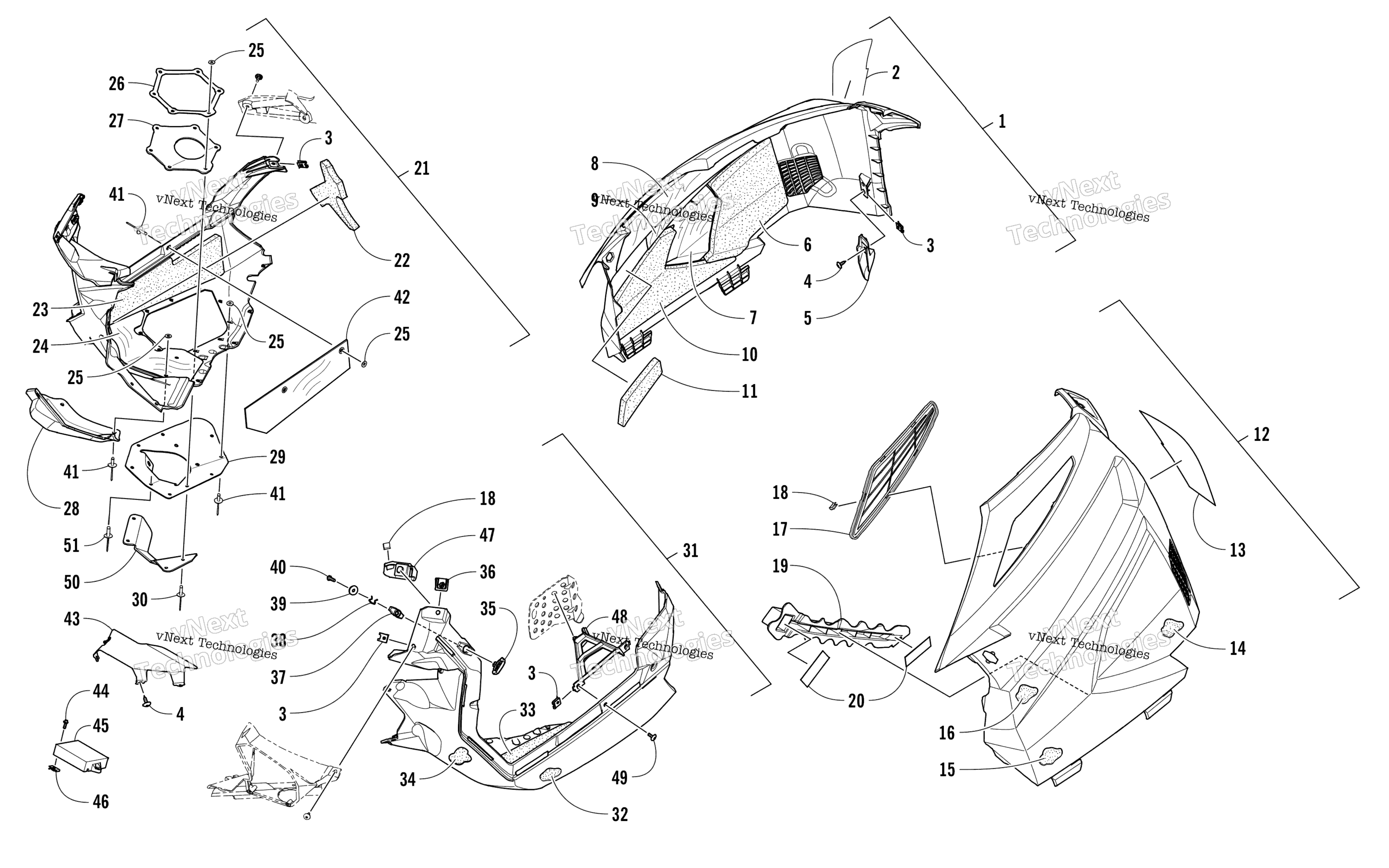

Схема Skid Plate и Side панель узла для M 8000 MOUNTAIN CAT 153 BLACK (S2018M8HMCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - Black (inc. 2-11 and 17-18) art. 5718-600
По запросу
1
Panel, Side w/Decals - Right - Black (See Decals Page For Decals) art. 5718-520
По запросу
2
Decal, Warning - French art. 4621-813
По запросу
3
Nut, U art. 1623-939
По запросу
4
Screw, Self-Tapping art. 2623-166
По запросу
5
Hook, Mounting - Right art. 7606-292
По запросу
5
Hook, Mounting - Left art. 7606-293
По запросу
6
Foam, Side Panel - Lower Rear - Right art. 0617-790
По запросу
7
Foil, Protective - Lower - Right art. 7606-644
По запросу
8
Foil, Protective - Upper - Right art. 7606-646
По запросу
9
Foil, Protective - Mid - Right art. 7606-650
По запросу
10
Foam, Side Panel - Mid - Right art. 0617-792
По запросу
11
Foam, Side Panel - Lower Front - Right art. 0617-788
По запросу
12
Panel, Side - Left - Black (inc. 3-5 and 13-20) art. 5718-601
По запросу
12
Panel, Side w/Decals - Left - Black (See Decals Page For Decals) art. 5718-521
По запросу
13
Decal, Warning - English art. 4621-812
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-791
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-789
По запросу
16
Foam, Side Panel - Middle - Left art. 0617-793
По запросу
17
Vent, Upper Side Panel - Right art. 7606-640
По запросу
17
Vent, Upper Side Panel - Left art. 7606-641
По запросу
18
Clip, U art. 0123-987
По запросу
19
Brace art. 7606-682
По запросу
20
Tape art. 0617-797
По запросу
21
Plate, Skid - Right - Black (inc. two No. 3, 22-25, 28, and 35-41) art. 5718-790
По запросу
22
Foam, Skid Plate - Front - Right art. 0617-776
По запросу
23
Foam, Skid Plate - Middle - Right art. 0617-794
По запросу
24
Foil, Skid Plate - Right art. 3612-328
По запросу
25
Washer art. 0123-802
от 110 ₽
26
Plate, Exhaust Outlet art. 3612-232
По запросу
27
Seal, Exhaust Outlet art. 3612-231
По запросу
28
Shield, Resonator art. 3612-196
По запросу
29
Deflector, Exhaust Outlet art. 2712-041
По запросу
30
Rivet art. 8061-712
По запросу
31
Plate, Skid - Left - Black (inc. two No. 3 and 32-40) art. 5718-791
По запросу
32
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
33
Foam, Skid Plate - Middle - Left art. 0617-795
По запросу
34
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
35
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
36
Clip, Retaining art. 2623-005
от 1 130 ₽
37
Plate, Backing art. 7606-296
По запросу
38
Clip, Retaining art. 2623-155
По запросу
39
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
40
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
41
Заклепка Arctic Cat art. 8061-708
от 168 ₽
42
Shield, Heat Barrier w/Grommets art. 2712-099
По запросу
43
Shield, Heat - ECM art. 0632-003
По запросу
44
Болт Arctic Cat art. 8408-620
от 190 ₽
45
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-297
По запросу
46
Clip, U-Nut art. 0423-031
По запросу
47
Bumper, Protector art. 7606-654
По запросу
48
Brace art. 7606-621
По запросу
49
Винт Arctic Cat art. 2623-164
от 368 ₽
50
Deflector, Exhaust art. 2712-103
По запросу
51
Rivet art. 8061-710
По запросу
