модель 2018 года
- Модель Pantera 3000
- Код модели PANTERA 3000 146 BLACK (S2018PTTTOUSB)

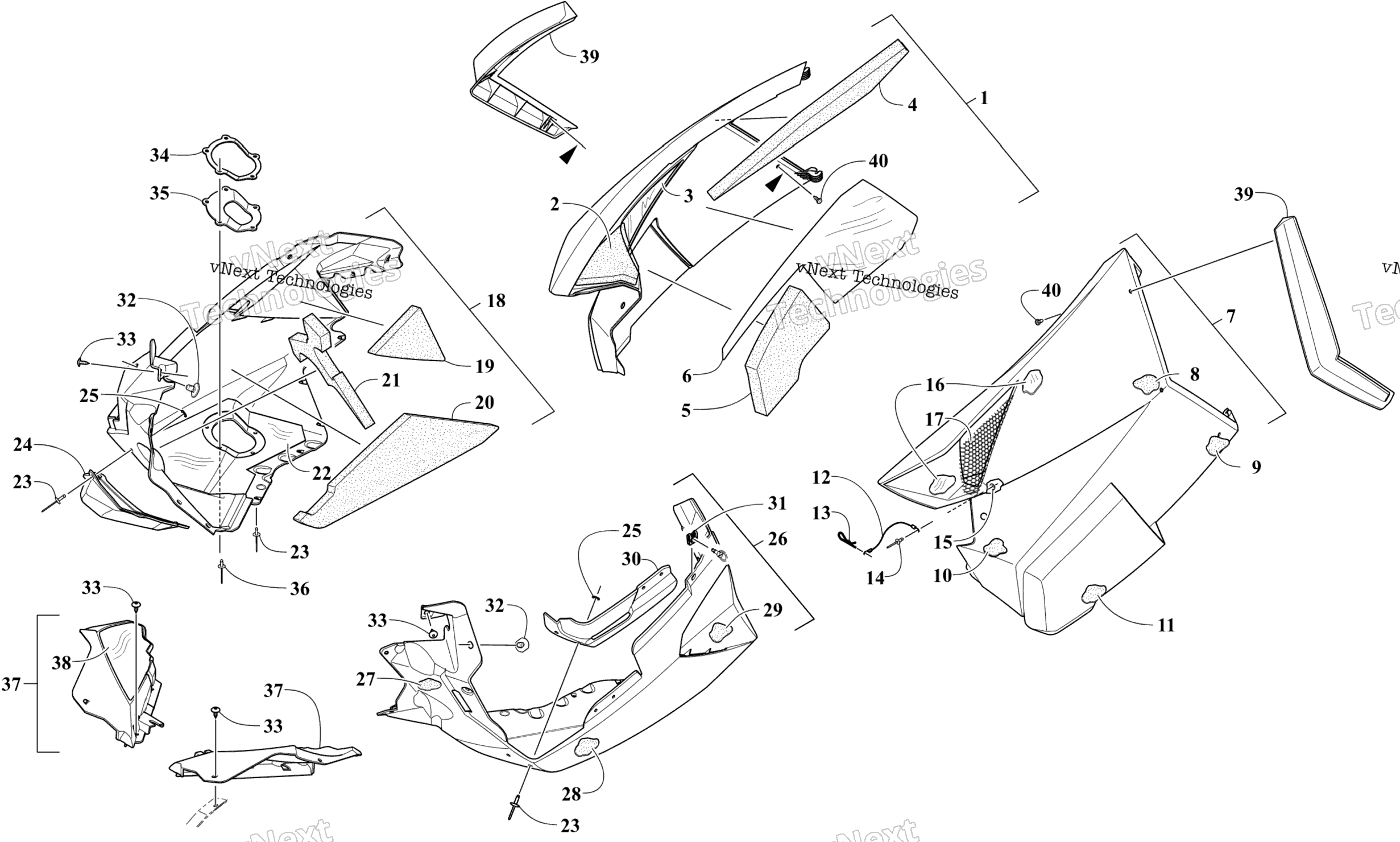

Схема Skid Plate и Side панель узла для PANTERA 3000 146 BLACK (S2018PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/o Decals - Right - Black (inc. 2-6 and 12-15) art. 3718-786
По запросу
1
Panel, Side - Right w/Decals - Black (See Decals Page for Decals) art. 5718-836
По запросу
2
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
3
Foil, Protective art. 6606-414
По запросу
4
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
5
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
6
Foil, Protective art. 6606-416
По запросу
7
Panel, Side - Left w/Decals - Black (See Decals Page for Decals) art. 5718-837
По запросу
7
Panel, Side - Left w/o Decals - Black (inc. 8-11, 12-15) art. 4718-825
По запросу
8
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
9
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
10
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
11
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
12
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
13
Clip, Hairpin art. 0605-283
По запросу
14
Rivet art. 8060-486
По запросу
15
Washer art. 8050-127
По запросу
16
Foil, Protective Optional art. 0619-206
По запросу
17
Screen, Intake Optional art. 5706-531
По запросу
18
Plate, Skid - w/o Decals - Right - Black (inc. 19-25) art. 3718-422
По запросу
19
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
20
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
21
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
22
Foil, Protective art. 3612-325
По запросу
23
Заклепка Arctic Cat art. 8061-708
от 168 ₽
24
Deflector, Heat art. 2612-754
По запросу
25
Washer art. 0123-802
от 110 ₽
26
Plate, Skid - Left w/Foam - Black (inc. 23, 25, and 27-30) art. 3718-789
По запросу
27
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
28
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
29
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
30
Panel, Reinforcement art. 6606-613
По запросу
31
Clip, Retaining art. 2623-005
от 1 130 ₽
32
Pin, Retaining art. 6606-592
По запросу
33
Screw, Self-Tapping art. 2623-166
По запросу
34
Plate, Exhaust Outlet art. 2612-796
По запросу
35
Seal, Exhaust Outlet art. 3612-189
По запросу
36
Rivet art. 8061-710
По запросу
37
Fascia, Front - Right - Black (inc. 38) art. 3718-302
По запросу
37
Fascia, Front - Left - Black art. 6606-579
По запросу
38
Foil, Protective art. 6606-404
По запросу
39
Flare, Side Panel - Right art. 6606-706
По запросу
39
Flare, Side Panel - Left art. 6606-707
По запросу
40
Screw, Self-Tapping art. 2623-017
По запросу
