модель 2018 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2018PTUWLUSB)

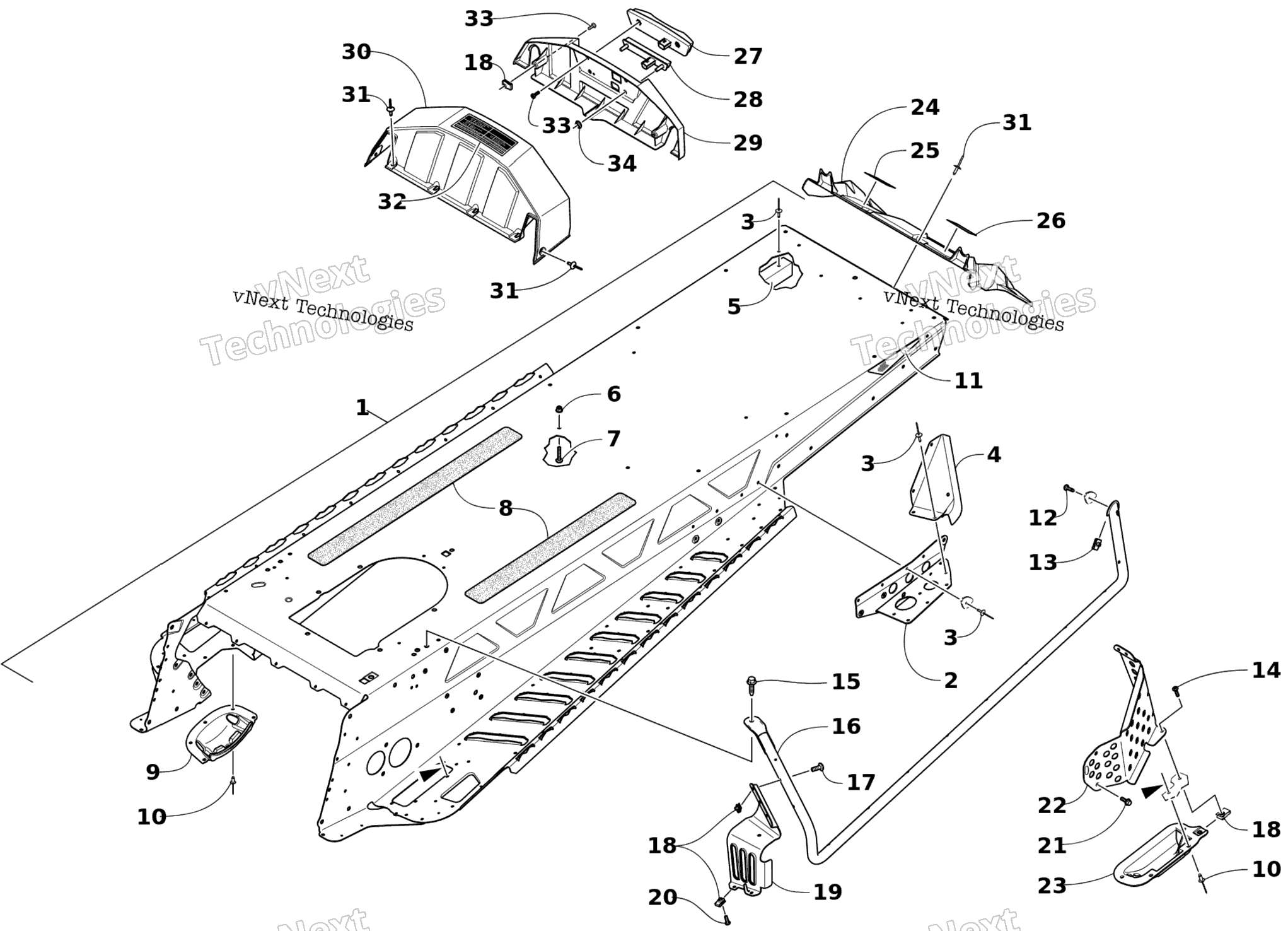

Схема Tunnel и Snowflap узла для PANTERA 7000 XT LTD BLACK (S2018PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Chassis Assembly art. 2707-757
По запросу
1
Tunnel Assembly (inc. 2-4) art. 2707-072
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-067
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-066
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Close-Off, Running Board - Right art. 1607-386
По запросу
4
Close-Off, Running Board - Left art. 1607-387
По запросу
5
Protector, Tunnel art. 1607-460
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
SCREW, M6X1.0 DOG-POINT art. 1423-221
По запросу
8
Pad, Fuel Tank - Right art. 6606-982
По запросу
8
Pad, Fuel Tank - Left art. 6606-983
По запросу
9
Protector, Chain Case art. 1607-109
По запросу
10
Заклепка Arctic Cat art. 8061-708
от 168 ₽
11
Decal, Reflector - Left art. 2621-933
По запросу
11
Decal, Reflector - Right art. 2621-932
По запросу
12
Screw, Machine art. 2623-059
По запросу
13
Клипса Arctic Cat art. 0423-577
от 168 ₽
14
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
15
Screw, Cap art. 2623-060
По запросу
16
Roll, Tunnel - Right art. 2707-070
По запросу
16
Roll, Tunnel - Left art. 2707-071
По запросу
17
Screw, Machine art. 8468-535
По запросу
18
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
19
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
19
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
20
Screw, Machine art. 8470-516
По запросу
21
Screw, Cap art. 8408-613
По запросу
22
Shield, Brake Disc art. 1607-346
По запросу
23
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
24
Snowflap w/Decals (inc. 25-26) art. 6706-111
По запросу
25
Decal, Warning - Towing (English) art. 5611-853
По запросу
26
Decal, Warning - Towing (French) art. 5611-852
По запросу
27
стоп сигнал art. 0609-898
от 3 166 ₽
28
Light, Reverse art. 0609-941
По запросу
29
Close-Off, Tunnel - Inner art. 6606-889
По запросу
30
Close-Off, Tunnel art. 6606-792
По запросу
31
Rivet art. 8061-706
По запросу
32
Decal, Capacity art. 2621-926
По запросу
33
Screw, Machine art. 8477-516
По запросу
34
Гайка art. 0423-357
По запросу
