модель 2018 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 GREEN (S2018X8HHCUSG)

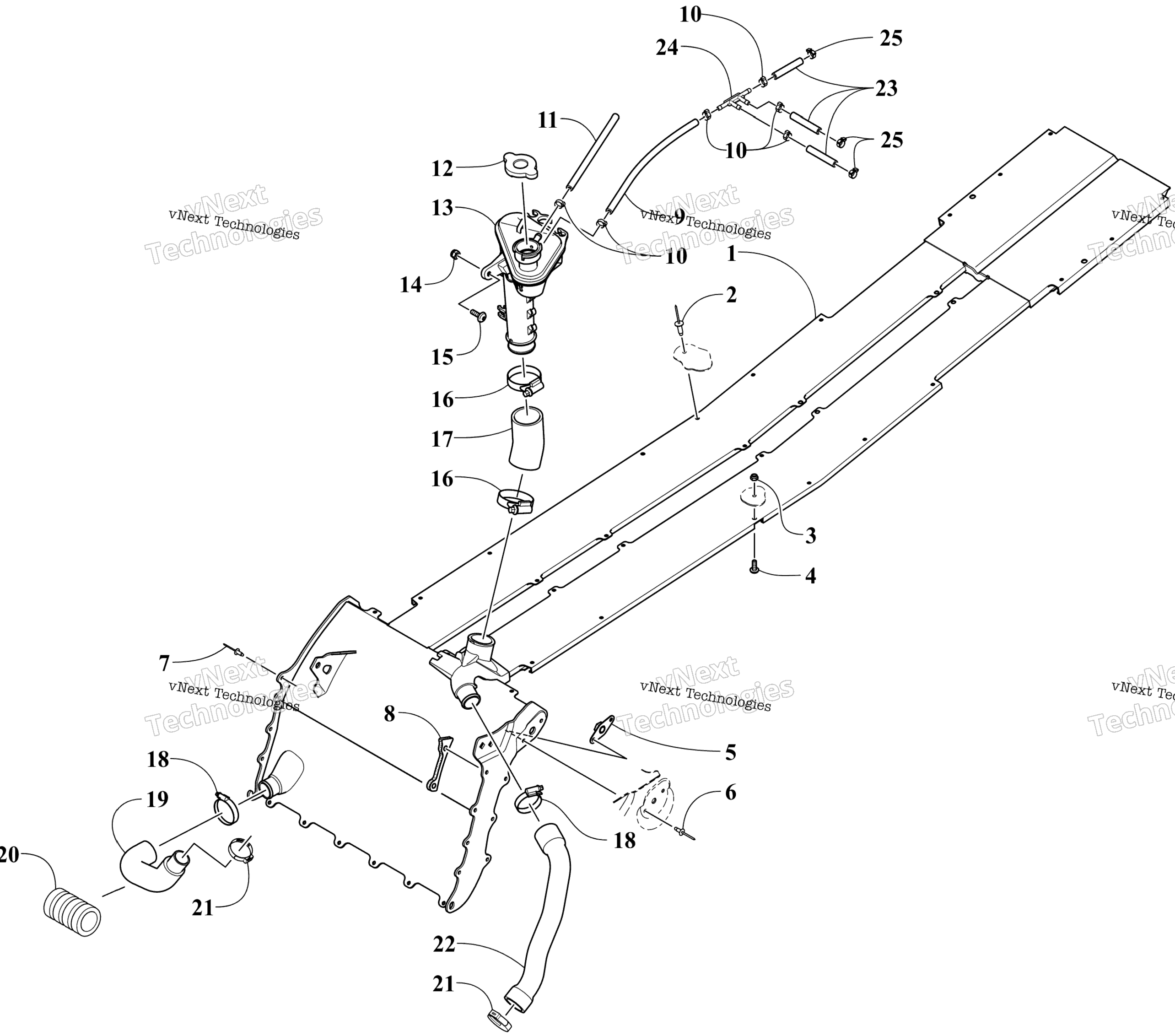

Схема системы охлаждения Assembly для XF 8000 HIGH COUNTRY LTD ES 141 GREEN (S2018X8HHCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-115
По запросу
2
Rivet - Black art. 8060-702
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
6
Rivet art. 8060-708
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Bumper, Protector - Coolant Hose art. 0613-272
По запросу
9
Hose - 25 ft art. 0610-538
По запросу
10
Clamp, Hose art. 1623-655
По запросу
11
Hose - Green - 100 ft art. 0610-693
По запросу
11
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
13
Tank, Coolant art. 0613-135
По запросу
14
Nut art. 8422-602
По запросу
15
Screw, Machine art. 8476-625
от 160 ₽
16
Clamp, Hose art. 0423-317
По запросу
17
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
18
Clamp, Hose art. 2623-088
По запросу
19
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
20
Conduit, Flexible - 4 in. art. 0619-619
По запросу
21
Clamp, Hose art. 1623-656
По запросу
22
Патрубок охлаждения Arctic Cat art. 0613-136
По запросу
23
Hose - 25 ft art. 0610-538
По запросу
24
Fitting, Double-T art. 0610-717
По запросу
25
Хомут Arctic Cat art. 0623-063
от 683 ₽
