модель 2018 года
- Модель XF 9000
- Код модели XF 9000 CROSSTOUR 146 ORANGE (S2018XFXCTUSO)

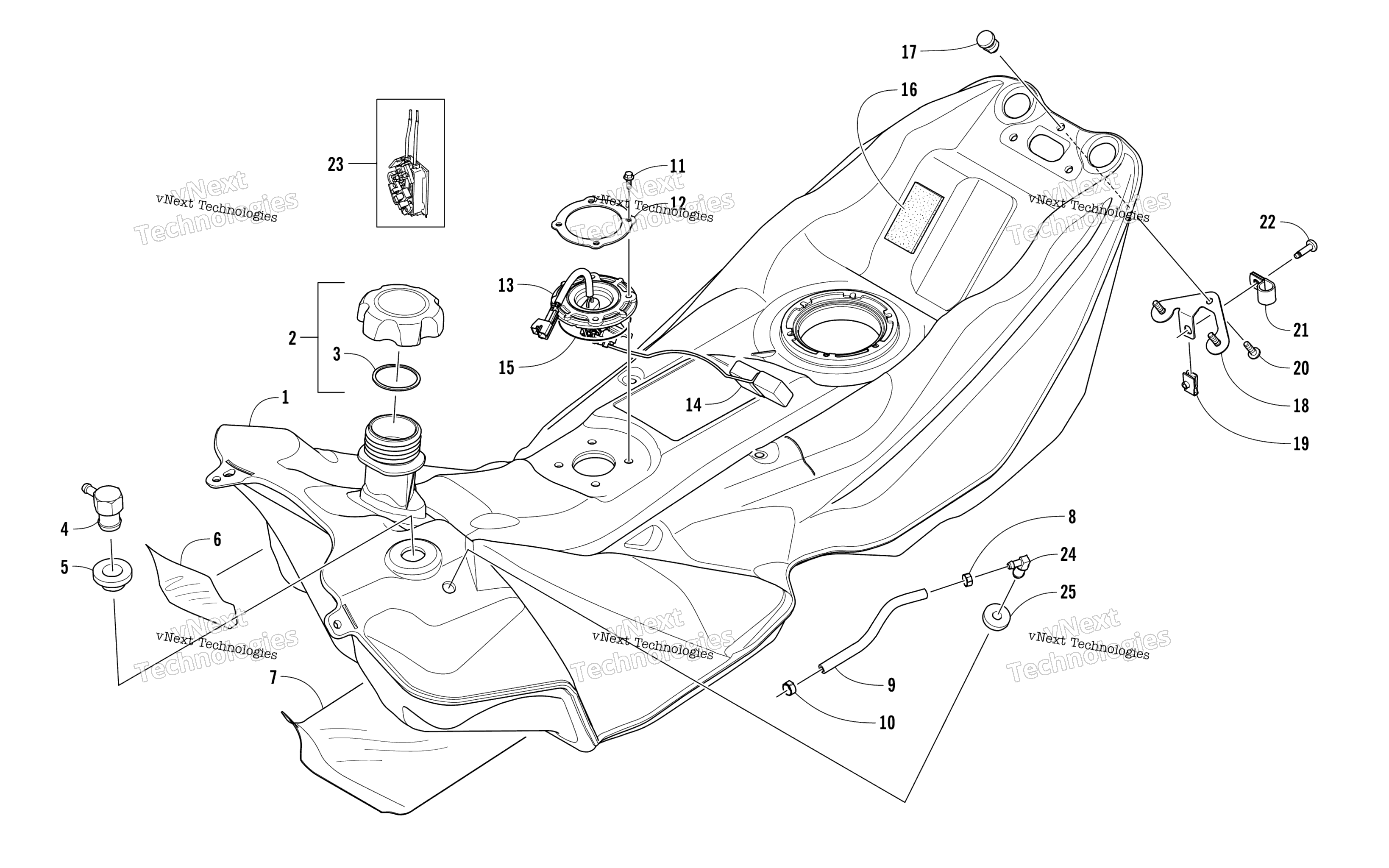

Схема узла топливного бака для XF 9000 CROSSTOUR 146 ORANGE (S2018XFXCTUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 1770-173
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-048
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Valve, Check art. 2670-423
По запросу
5
Grommet art. 1670-822
По запросу
6
Foil, Protective art. 3612-316
По запросу
7
Foil, Protective art. 3612-315
По запросу
8
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
9
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
10
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
11
Screw, Cap art. 8408-517
По запросу
12
Plate, Retaining art. 2670-431
По запросу
13
Sensor, Fuel Level (inc. 14) art. 2670-386
По запросу
14
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
15
O-Ring art. 2623-035
По запросу
16
Pad, Battery art. 0645-760
По запросу
17
Latch, Seat art. 1623-998
По запросу
18
Bracket, Hold-Down art. 5706-922
По запросу
19
Клипса Arctic Cat art. 0423-577
от 168 ₽
20
Screw, Machine art. 8468-621
По запросу
21
Clamp, Routing art. 2623-083
По запросу
22
Screw, Machine art. 2623-059
По запросу
23
Fuel Level Sensor Kit art. 1770-170
По запросу
24
Fitting, Elbow art. 1670-324
По запросу
25
Grommet art. 1670-325
По запросу
