модель 2018 года
- Модель ZR 6000
- Код модели ZR 6000 R XC GREEN (S2018ACDCCUSG)

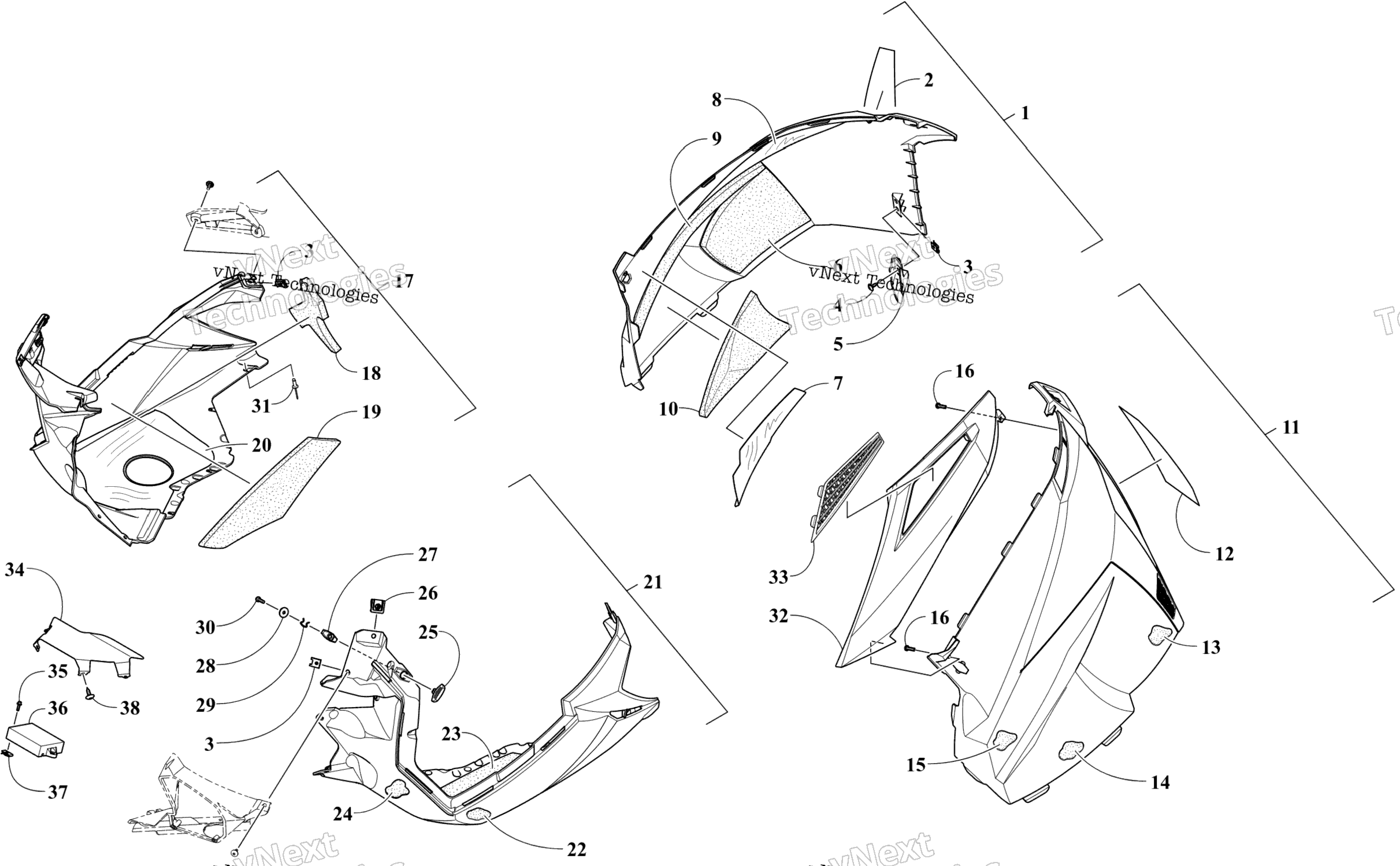

Схема Skid Plate и Side панель узла для ZR 6000 R XC GREEN (S2018ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/o Decals - Right - Gray (inc. one No. 3) art. 5718-476
По запросу
1
Panel, Side w/Decals - Right - Gray (See Decals Page For Decals) art. 5718-946
По запросу
2
Decal, Warning - English art. 3621-487
По запросу
3
Nut, U art. 1623-939
По запросу
4
Screw, Self-Tapping art. 2623-166
По запросу
5
Hook, Mounting - Right art. 7606-292
По запросу
5
Hook, Mounting - Left art. 7606-293
По запросу
6
Foam, Side Panel - Lower Rear - Right art. 0617-756
По запросу
7
Foil, Protective - Rear - Right art. 7606-552
По запросу
8
Foil, Protective - Upper - Right art. 7606-598
По запросу
9
Foam, Side Panel - Mid - Right art. 0617-758
По запросу
10
Foam, Side Panel - Lower Front - Right art. 0617-754
По запросу
11
Panel, Side w/o Decals - Left - Gray (inc. 3-5 and 12-15) art. 5718-477
По запросу
11
Panel, Side w/Decals - Left - Gray (See Decals Page For Decals) art. 5718-947
По запросу
12
Decal, Warning - French art. 3621-486
По запросу
13
Foam, Side Panel - Lower Rear - Left art. 0617-757
По запросу
14
Foam, Side Panel - Lower Front - Left art. 0617-755
По запросу
15
Foam, Side Panel - Middle - Left art. 0617-759
По запросу
16
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 4 шт.
17
Plate, Skid w/Foam - Right - Gray (inc. two No. 3, 18-20 and one No. 25, 26-30) art. 5718-484
По запросу
18
Foam, Skid Plate - Front - Right art. 0617-776
По запросу
19
Foam, Skid Plate - Middle - Right art. 0617-762
По запросу
20
Foil, Protective art. 7606-290
По запросу
21
Plate, Skid w/Foam - Left - Gray (inc. two No. 3 and one No. 25, 26-30) art. 5718-483
По запросу
22
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
23
Foam, Skid Plate - Middle - Left art. 0617-763
По запросу
24
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
25
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
26
Clip, Retaining art. 2623-005
от 1 130 ₽
27
Plate, Backing art. 7606-296
По запросу
28
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
29
Clip, Retaining art. 2623-155
По запросу
30
Screw, Self-Tapping art. 1623-933
По запросу
31
Заклепка Arctic Cat art. 8061-708
от 168 ₽
32
Panel, Upper Side - Left - Gray art. 7606-449
По запросу
32
Panel, Upper Side - Right - Gray art. 7606-448
По запросу
33
Vent, Upper - Side Panel - Right art. 7606-272
По запросу
33
Vent, Upper - Side Panel - Left art. 7606-273
По запросу
34
Shield, Heat - ECM art. 0632-003
По запросу
35
Болт Arctic Cat art. 8408-620
от 190 ₽
36
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-306
По запросу
37
Clip, U-Nut art. 0423-031
По запросу
38
Screw, Self-Tapping art. 2623-166
По запросу
