модель 2018 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO ES 137 GREEN EARLY RELEASE (S2018ZXHSPERG)

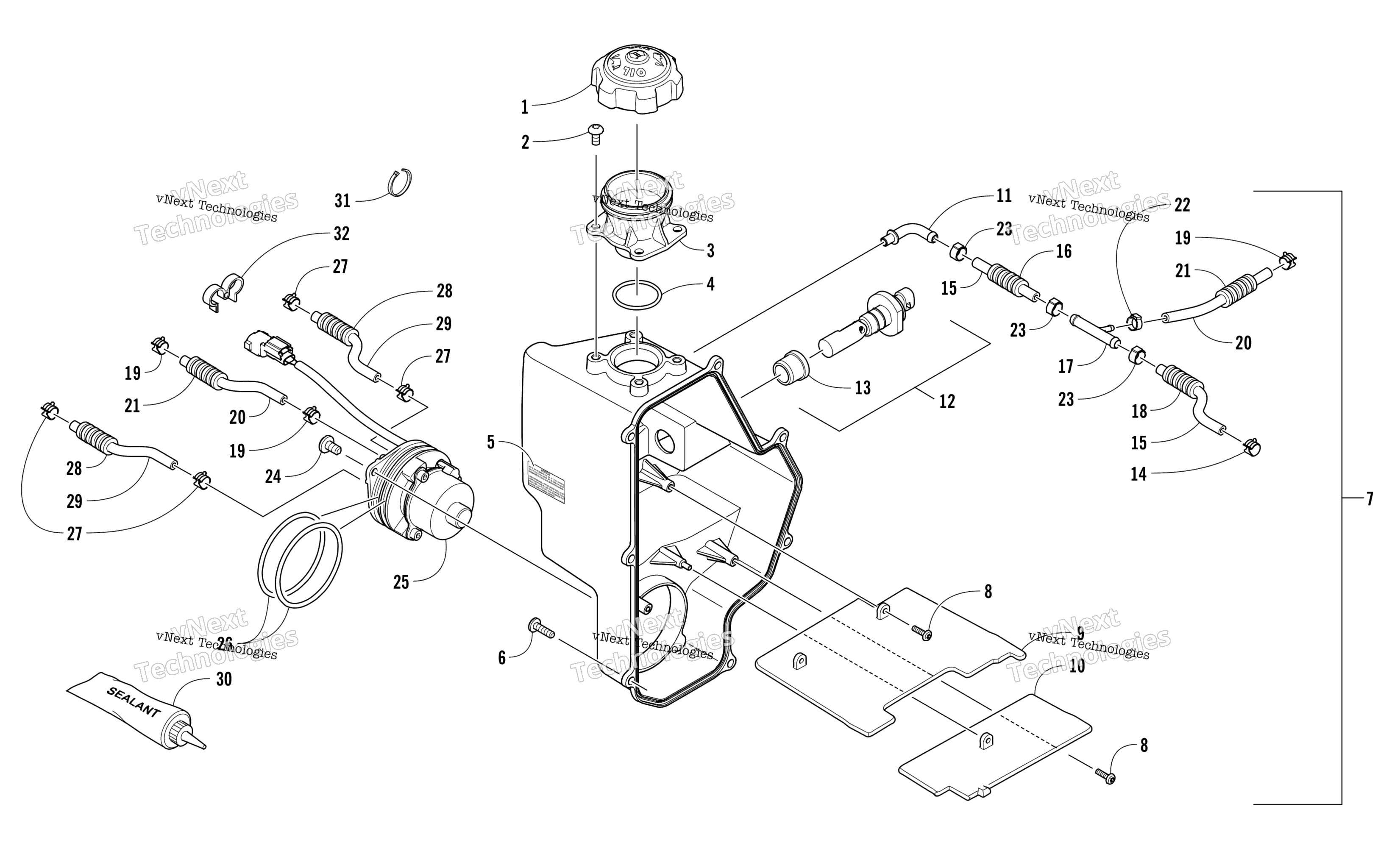

Схема масляный Tank Assembly для ZR 8000 SNO PRO ES 137 GREEN EARLY RELEASE (S2018ZXHSPERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка масляного бачка Polaris art. 2670-643
По запросу
2
Screw, Self-Tapping M6X2.0X12 art. 1623-969
По запросу
3
Горловина маслобака Arctic Cat art. 2670-329
По запросу
4
O-Ring art. 2623-158
По запросу
5
Decal, Oil Tank art. 0621-786
По запросу
6
Screw, Machine art. 1623-814
По запросу
7
Tank, Oil (inc. 8-11) art. 1770-176
По запросу
8
Screw, Self-Tapping art. 2623-007
По запросу
9
Plate, Baffle - Upper art. 2670-558
По запросу
10
Plate, Baffle - Lower art. 2670-559
По запросу
11
Fitting, Elbow art. 0913-021
По запросу
12
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
13
Датчик уровня масла Arctic Cat art. 0609-915
от 6 794 ₽
14
Clamp, Hose art. 1623-351
По запросу
15
Hose - Clear - 25 ft art. 0610-968
По запросу
16
Loom, Protective - 10 ft art. 0716-558
По запросу
17
T-Fitting art. 2670-362
По запросу
18
Conduit, Flexible - 5 ft art. 1619-359
По запросу
19
Clamp, Hose art. 2623-013
По запросу
20
Hose - Green - 25 ft art. 0610-967
По запросу
21
Conduit, Flexible - 5 ft art. 1619-568
По запросу
22
Clamp, Hose art. 2623-246
По запросу
23
Clamp, Hose art. 1623-655
По запросу
24
Screw, Cap art. 8468-613
По запросу
25
Pump, Oil (inc. 26) art. 0912-005
По запросу
26
O-Ring art. 0930-046
По запросу
27
Clamp, Hose art. 0923-095
По запросу
28
Conduit, High Temp art. 1619-356
По запросу
29
Hose - Clear - 25 ft art. 0610-966
По запросу
30
Sealant - 70 ml art. 1048-063
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
32
Clamp art. 2623-176
По запросу
