модель 2018 года
- Модель ZR 9000
- Код модели ZR 9000 THUNDERCAT 137 BLACK (S2018ZXXTCUSB)

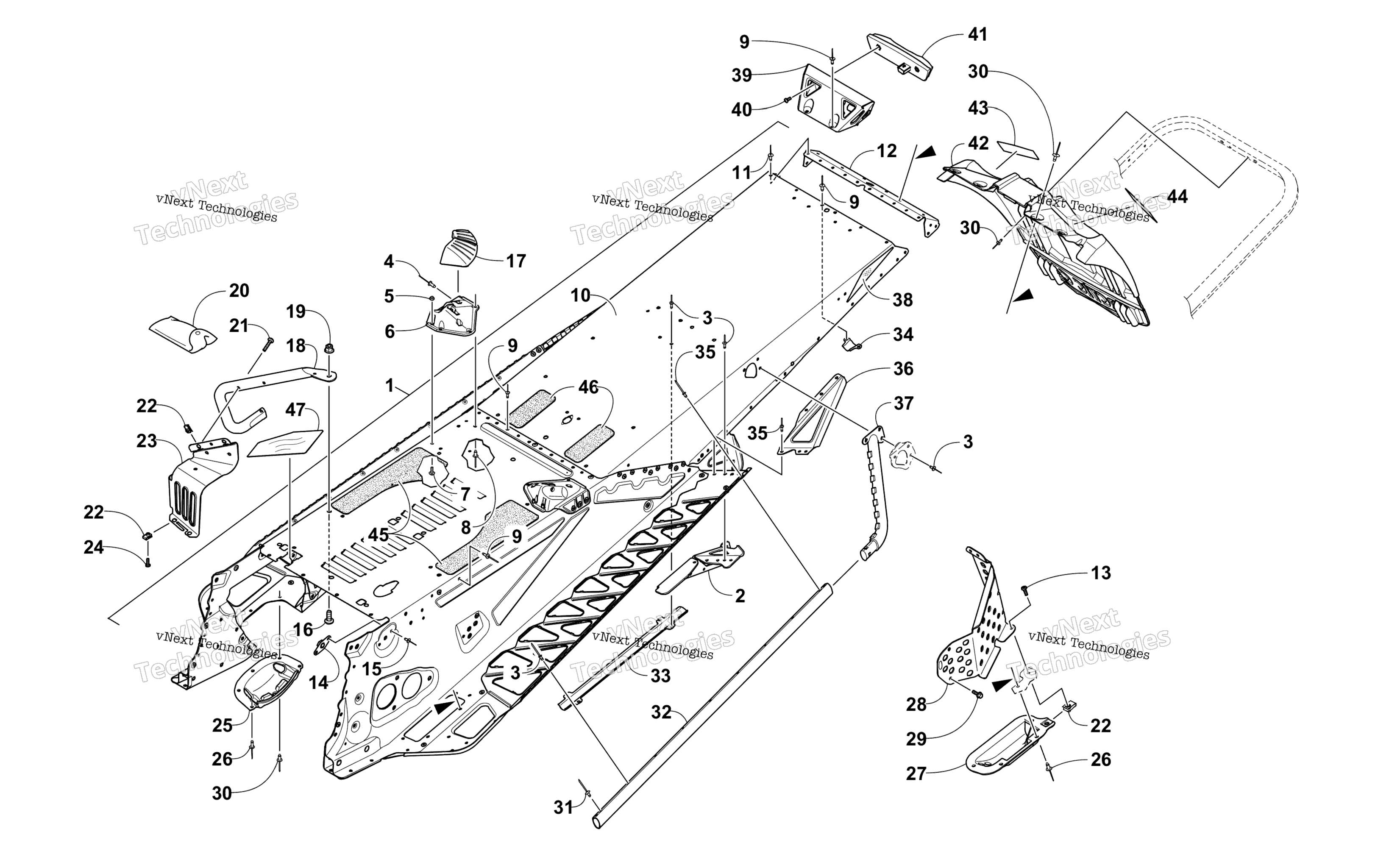

Схема Tunnel и Snowflap узла для ZR 9000 THUNDERCAT 137 BLACK (S2018ZXXTCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-790
По запросу
1
Tunnel Assembly - Black (inc. 2-12) art. 2707-944
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-245
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-244
По запросу
3
Заклепка Arctic Cat art. 8060-706
от 116 ₽
4
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
6
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Rivet art. 1623-257
По запросу
9
Rivet - Black art. 8060-702
По запросу
10
Tunnel, Rear - Black art. 2707-939
По запросу
11
Rivet art. 8060-482
По запросу
12
End Cap, Tunnel - Black art. 1707-725
По запросу
13
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
14
Plate, Retaining art. 0608-631
По запросу
15
Rivet art. 8060-708
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Support, Gas Tank - Left art. 6606-665
По запросу
17
Support, Gas Tank - Right art. 6606-664
По запросу
18
Support, Footrest - Right - Black art. 2707-684
По запросу
18
Support, Footrest - Left - Black art. 2707-685
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Kit, Tool art. 0744-088
По запросу
21
Screw, Machine art. 8468-535
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Footrest - Right - Black art. 1707-556
По запросу
23
Footrest - Left - Black art. 1707-557
По запросу
24
Screw, Machine art. 8470-516
По запросу
25
Protector, Chain Case art. 1607-109
По запросу
26
Заклепка Arctic Cat art. 8061-708
от 168 ₽
27
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
28
Shield, Brake Disc - Black art. 4707-060
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Rivet art. 8061-706
По запросу
31
Rivet art. 1623-130
По запросу
32
Roll, Tunnel - Black art. 1707-697
По запросу
33
Protector, Taillight Harness art. 0630-339
По запросу
34
Protector, Taillight Harness art. 0630-292
По запросу
35
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
36
Gusset, Running Board - Left - Black art. 1707-699
По запросу
36
Gusset, Running Board - Right - Black art. 1707-698
По запросу
37
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
37
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (English) art. 5611-853
По запросу
44
Decal, Warning - Towing (French) art. 5611-852
По запросу
45
Pad, Fuel Tank - Right art. 6606-814
По запросу
45
Pad, Fuel Tank - Left art. 6606-815
По запросу
46
Pad, Tank art. 6606-877
По запросу
47
Foil art. 3612-330
По запросу
