модель 2019 года
- Модель Lynx 2000
- Код модели LYNX 2000 BLACK (S2019LXDFCUSB)

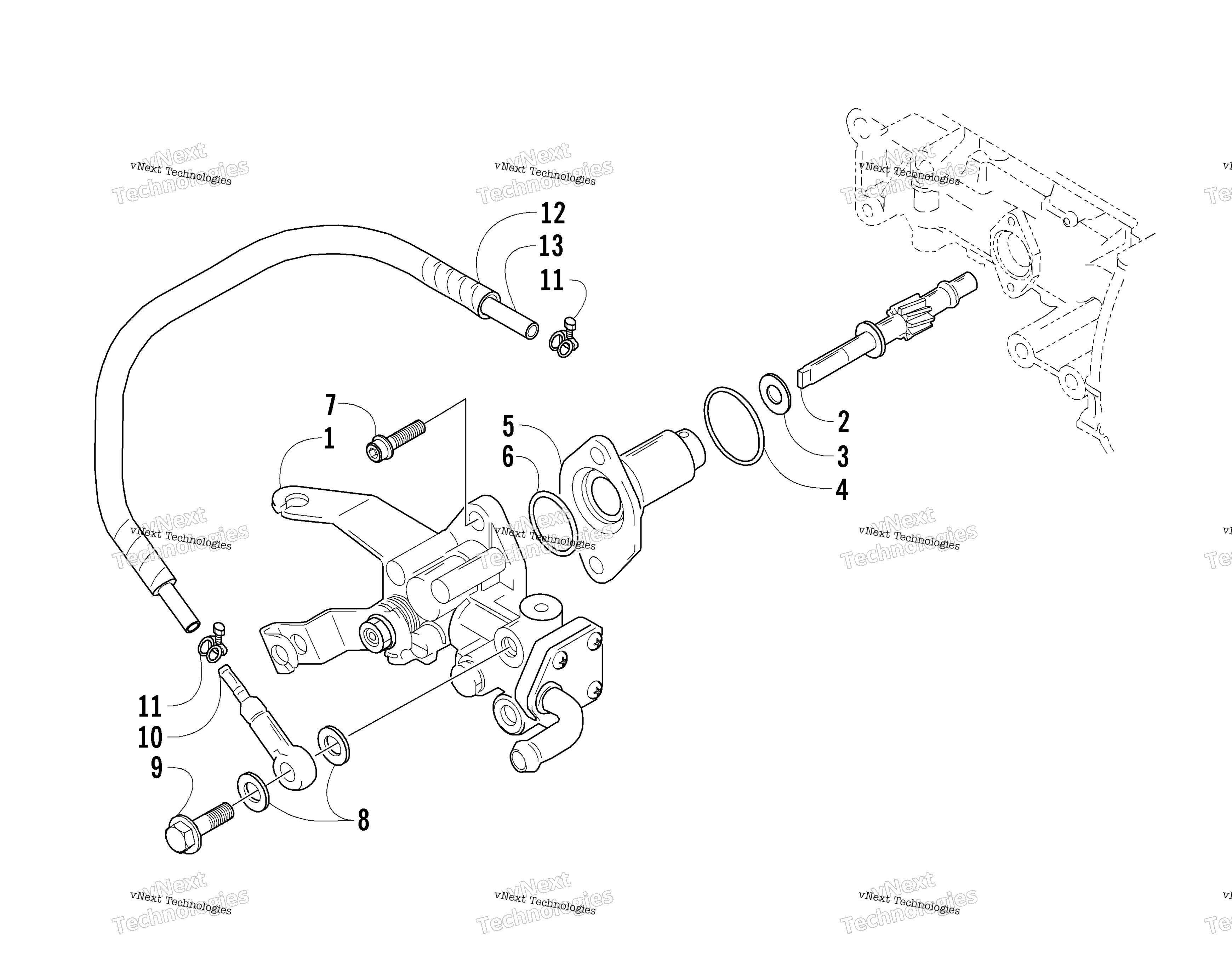

Схема масляного насоса для LYNX 2000 BLACK (S2019LXDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assembly art. 3007-866
По запросу
2
Gear, Oil Pump Driven art. 3002-770
По запросу
3
Shim art. 3002-749
По запросу
4
Кольцо Arctic Cat art. 3005-126
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
5
Retainer, Oil Pump art. 3003-749
По запросу
6
Кольцо Arctic Cat art. 3008-030
от 473 ₽
Аналог
5 110 ₽
Требуется 1 шт.
7
Screw, Cap art. 3007-471
По запросу
8
Washer, Driven art. 3402-009
По запросу
9
Bolt, Union art. 3004-346
По запросу
10
Valve, Check art. 3005-224
По запросу
11
Clamp, Hose art. 3003-218
По запросу
12
Protector art. 3005-032
По запросу
13
Hose, Oil Pump art. 3005-225
По запросу
