модель 2019 года
- Модель M 8000
- Код модели M 8000 MOUNTAIN CAT 153 PURPLE (S2019M8HMCUSF)

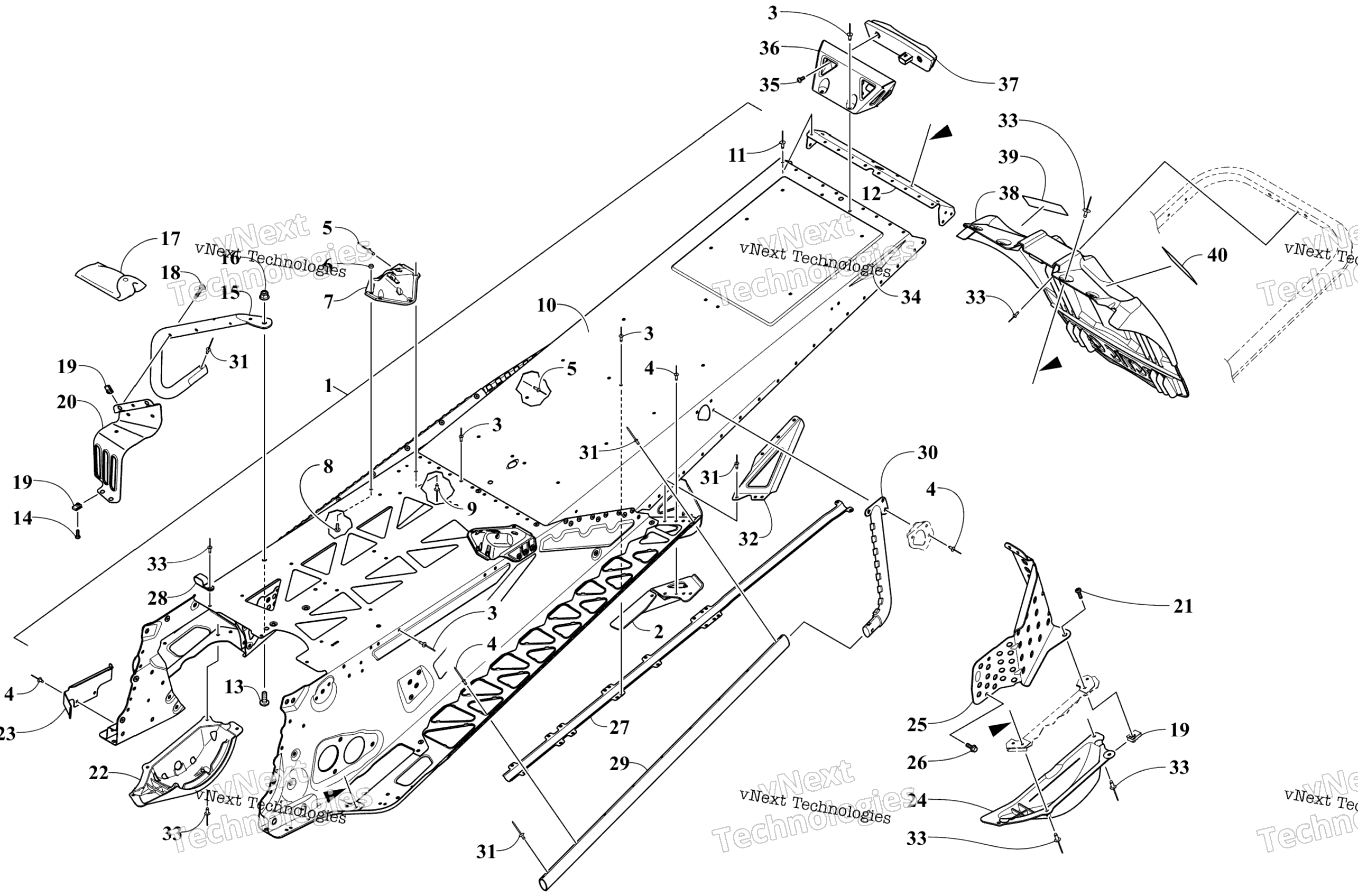

Схема Tunnel и Snowflap узла для M 8000 MOUNTAIN CAT 153 PURPLE (S2019M8HMCUSF)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Purple art. 3707-304
По запросу
1
Tunnel Assembly - Purple (inc. 2-12 and 29-32) art. 3707-367
По запросу
2
Bracket, Mounting - Suspension - Left - Purple art. 3707-375
По запросу
2
Bracket, Mounting - Suspension - Right - Purple art. 3707-374
По запросу
3
Rivet - Black art. 8060-702
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Purple art. 3707-372
По запросу
7
Bracket, Mounting - Rear Spar - Left - Purple art. 3707-373
По запросу
8
Винт Arctic Cat art. 8475-512
от 160 ₽
9
Rivet art. 1623-257
По запросу
10
Tunnel, Rear - Purple art. 3707-370
По запросу
11
Rivet art. 8060-502
По запросу
12
End Cap, Tunnel - Purple art. 3707-371
По запросу
13
Screw, Machine art. 8476-820
По запросу
14
Screw, Machine art. 8470-516
По запросу
15
Support, Footrest - Left - Purple art. 3707-321
По запросу
15
Support, Footrest - Right - Purple art. 3707-320
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Kit, Tool art. 0744-090
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Footrest - Left - Purple art. 3707-317
По запросу
20
Footrest - Right - Purple art. 3707-316
По запросу
21
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
22
Protector, Chain Case art. 1607-646
По запросу
23
Bracket, Routing - Oil Line art. 0608-705
По запросу
24
Protector, Brake Disc art. 1607-645
По запросу
25
Shield, Brake Disc - Purple art. 3707-315
По запросу
26
Screw, Cap art. 8408-613
По запросу
27
Protector, Harness - Taillight Extension art. 0630-317
По запросу
28
Clamp, Routing art. 1623-762
По запросу
29
Roll, Tunnel - Purple art. 3707-380
По запросу
30
Gusset, Tunnel Roll - Right - Purple art. 3707-378
По запросу
30
Gusset, Tunnel Roll - Left - Purple art. 3707-379
По запросу
31
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
32
Gusset, Running Board - Right - Purple art. 3707-376
По запросу
32
Gusset, Running Board - Left - Purple art. 3707-377
По запросу
33
Rivet art. 8061-706
По запросу
34
Decal, Reflector - Red art. 8621-870
По запросу
35
Screw, Machine art. 8470-510
от 110 ₽
36
Bracket, Mounting - Taillight - Purple art. 0730-320
По запросу
37
стоп сигнал art. 0609-898
от 3 166 ₽
38
Snowflap art. 6606-394
от 10 642 ₽
39
Decal, Warning - Towing (French) art. 5611-852
По запросу
40
Decal, Warning - Towing (English) art. 5611-853
По запросу
