модель 2019 года
- Модель Pantera 3000
- Код модели PANTERA 3000 146 BLACK (S2019PTTTOUSB)

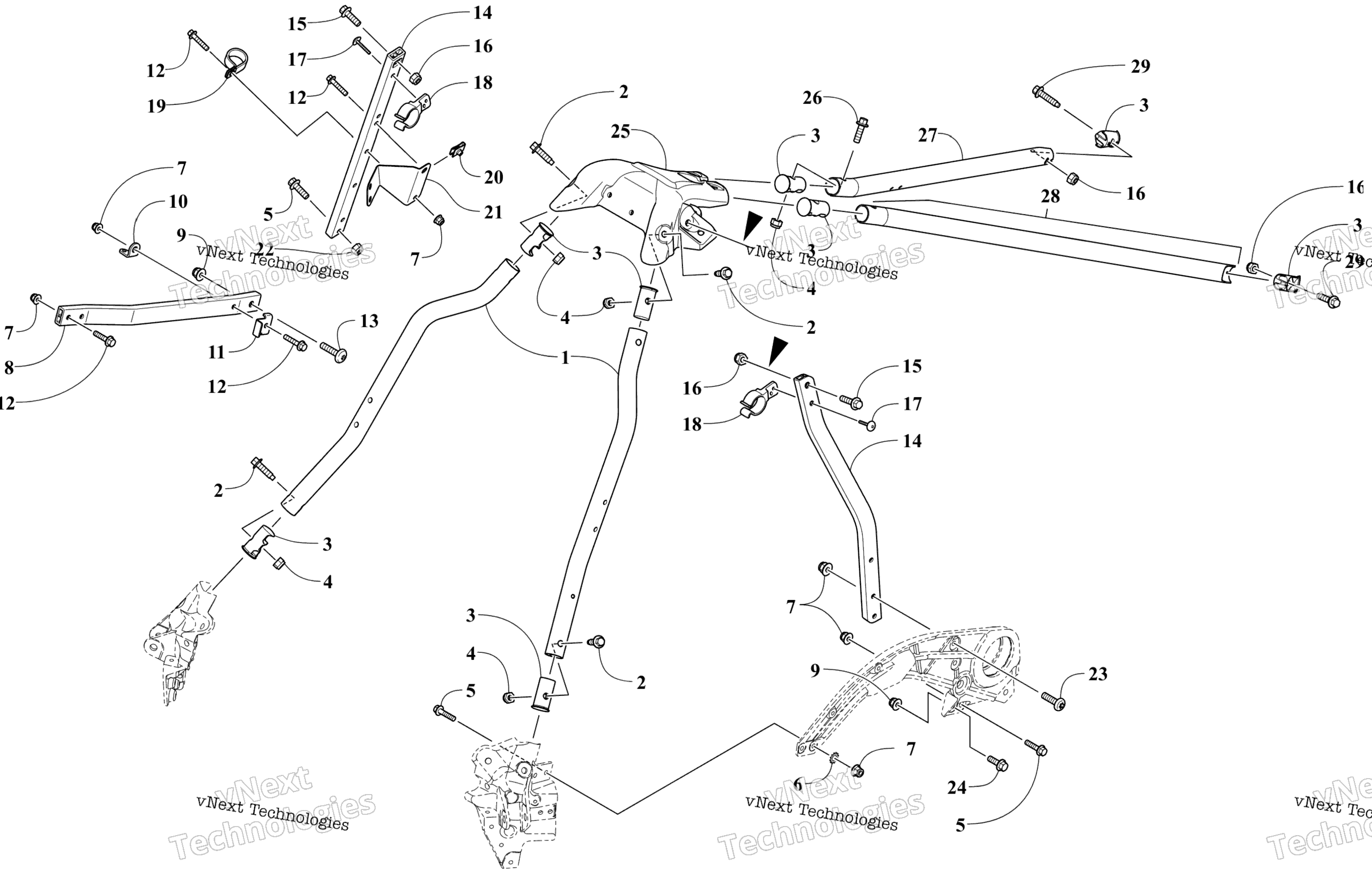

Схема рулевого управления Support Assembly для PANTERA 3000 146 BLACK (S2019PTTTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Front - Right (inc. 2) art. 2707-568
По запросу
2
Screw, Cap art. 1623-836
По запросу
3
Insert art. 1607-680
По запросу
4
Nut, Lock art. 8422-002
от 882 ₽
5
Болт Arctic Cat art. 8408-625
от 116 ₽
6
Washer, Lock art. 8053-212
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
Support, Chassis - Right art. 0607-248
По запросу
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
10
Tab, Spring art. 2612-707
По запросу
11
Bracket, Support - Resonator art. 2612-783
По запросу
12
Screw, Machine art. 8476-630
По запросу
13
Screw, Cap art. 8476-835
По запросу
14
Support, Side - Rear - Left art. 1607-133
По запросу
14
Support, Side - Rear - Right art. 0607-252
По запросу
15
Болт Arctic Cat art. 8408-820
от 110 ₽
16
Nut, Lock art. 8422-802
По запросу
17
Screw, Self-Tapping art. 2623-165
По запросу
18
Clip, Routing art. 0609-937
По запросу
19
CLAMP,TUBE-1.125"(ARDEN COV 1909 ZI) art. 0423-403
По запросу
20
Клипса Arctic Cat art. 0423-577
от 168 ₽
21
Bracket, Mounting - Filler Neck art. 0613-199
По запросу
22
Гайка Arctic Cat art. 8427-602
от 116 ₽
23
Screw, Machine art. 8476-630
По запросу
24
Болт Arctic Cat art. 8408-825
По запросу
25
Support, Steering art. 2707-850
По запросу
26
SCREW,CAP-HFH M10X1.25X30 CL8.8 Z&Y art. 8408-030
По запросу
27
Spar, Rear - Right art. 2707-686
По запросу
28
Spar, Rear - Left art. 2707-687
По запросу
29
Screw, Cap art. 1623-982
По запросу
