модель 2019 года
- Модель Pantera 7000
- Код модели PANTERA 7000 XT LTD BLACK (S2019PTUWLUSB)

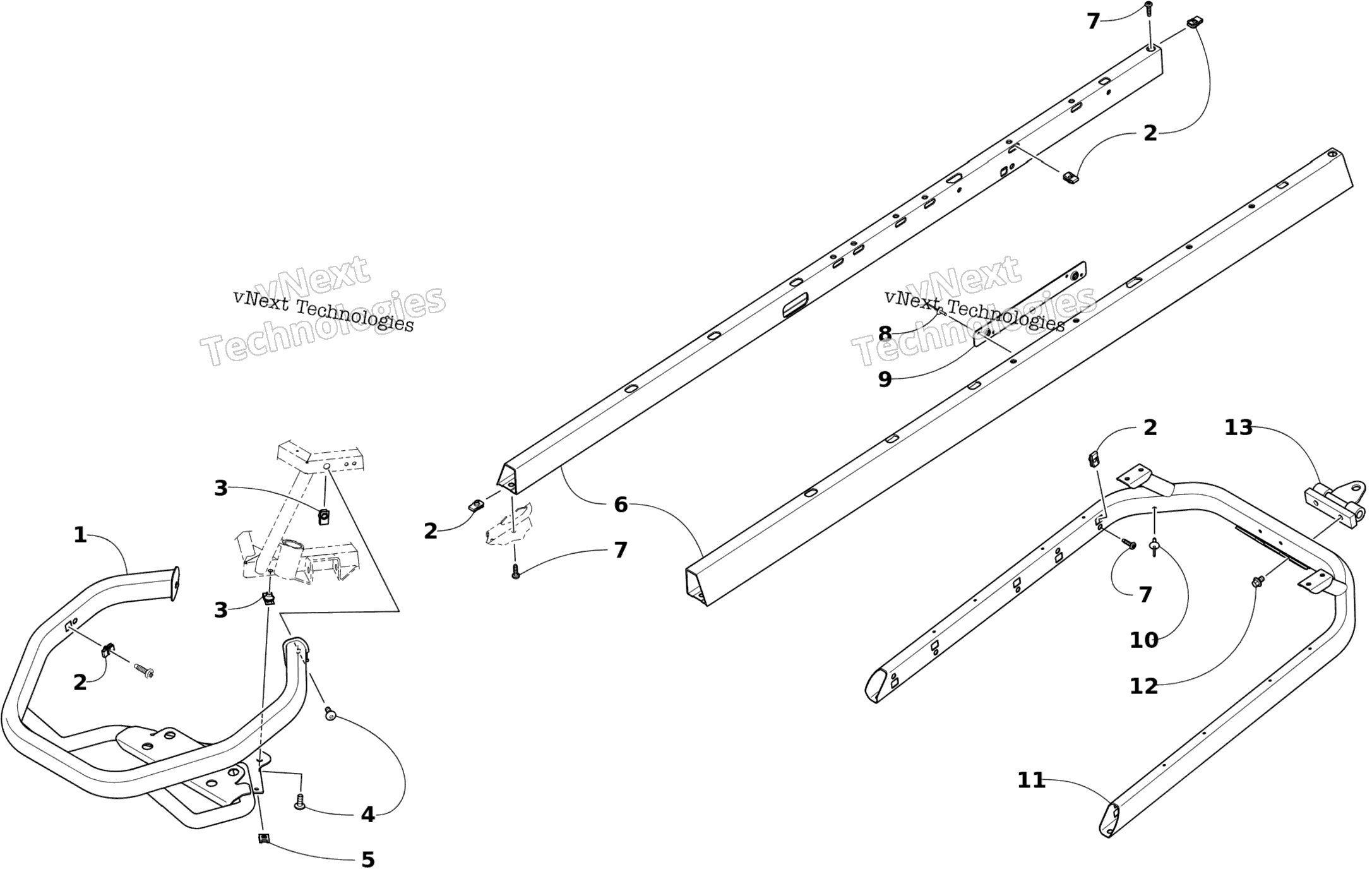

Схема bumpers и Storage для PANTERA 7000 XT LTD BLACK (S2019PTUWLUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Bumper - Assembly - Black art. 2707-140
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Clip, U-Nut art. 1623-640
По запросу
4
Screw, Machine art. 8476-820
По запросу
5
Nut, U art. 1623-939
По запросу
6
Riser, Tunnel - Right art. 1607-410
По запросу
6
Riser, Tunnel - Left art. 1607-411
По запросу
7
Screw, Machine art. 2623-059
По запросу
8
Rivet art. 8060-506
По запросу
9
Plate, Reinforcement art. 6606-947
По запросу
10
Rivet art. 8061-706
По запросу
11
Rear Bumper - Assembly art. 2707-143
По запросу
12
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
13
Hitch, Pivot - Black art. 2707-912
По запросу
