модель 2019 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO ES 129 GREEN (S2019ZRDSPUSG)

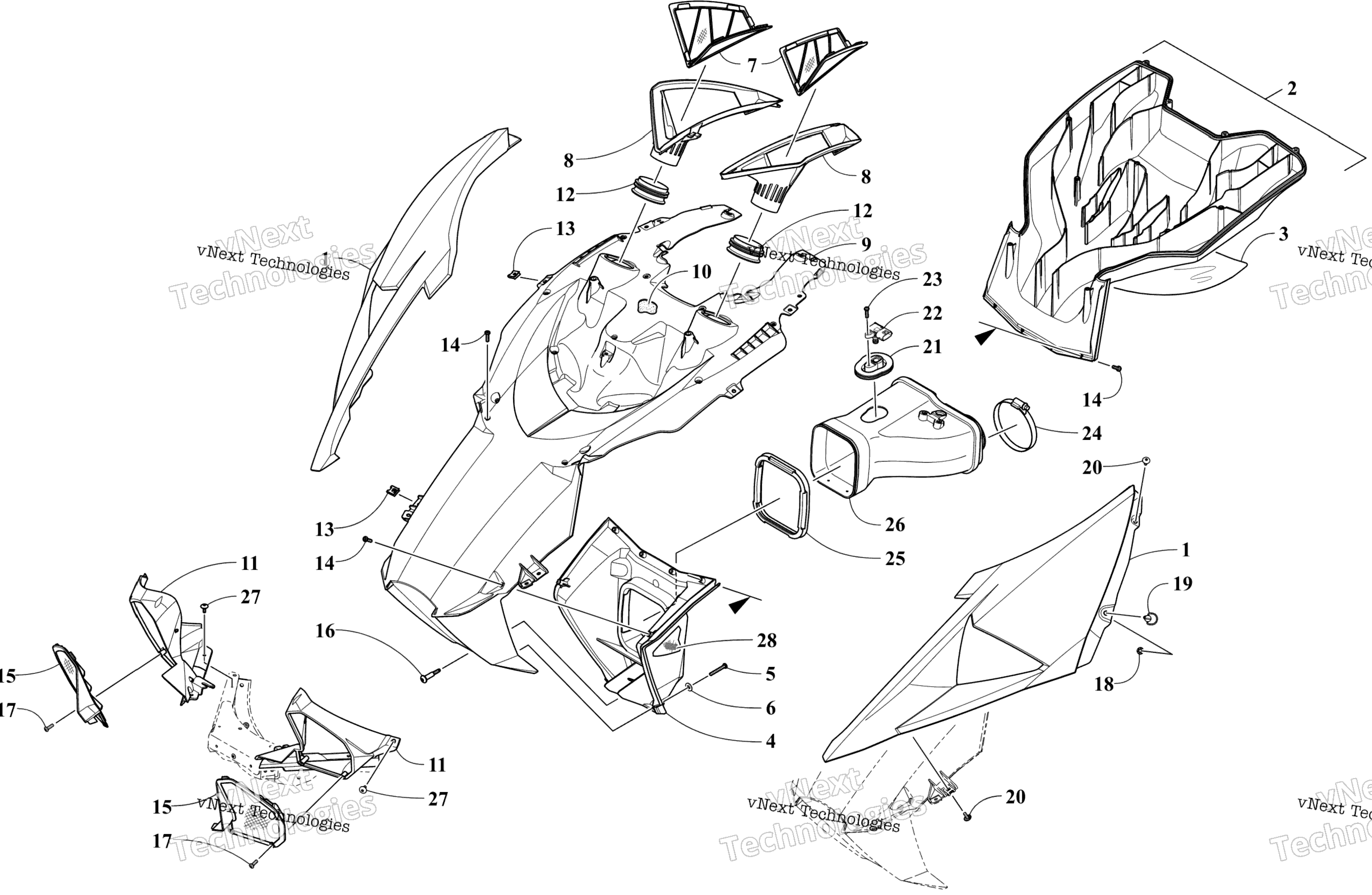

Схема капота And Air Intake Assembly для ZR 6000 SNO PRO ES 129 GREEN (S2019ZRDSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (See Decals Page For Decals) art. 6718-099
По запросу
1
Hood - Right - Black art. 7606-758
По запросу
1
Hood - Left - Black art. 7606-759
По запросу
1
Hood w/Decals - Right - Black (See Decals Page For Decals) art. 6718-098
По запросу
2
Plenum, Air Intake - Lower Rear - w/Foil (inc. 3) art. 5718-329
По запросу
3
Foil, Protective art. 7606-966
По запросу
4
Plenum, Air Intake w/Reflector - Lower Front (inc. 28) art. 7718-075
По запросу
5
Screw, Self-Tapping art. 1623-929
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Screen, Intake Duct - Left art. 0608-759
По запросу
7
Screen, Intake Duct - Right art. 0608-758
По запросу
8
Duct, Intake - Left art. 0608-749
По запросу
8
Duct, Intake - Right art. 0608-748
По запросу
9
Plenum, Intake - Upper (inc. 10) art. 6718-904
По запросу
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Vent - Left art. 7606-259
По запросу
11
Vent - Right art. 7606-258
По запросу
12
Seal art. 6606-386
По запросу
13
Nut, U art. 1623-939
По запросу
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Bezel, Vent - Left art. 7606-057
По запросу
15
Bezel, Vent - Right art. 7606-056
По запросу
16
Screw, Shoulder art. 2623-058
По запросу
17
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 4 шт.
18
Nut, Push art. 2623-004
от 1 130 ₽
19
Pin, Retaining art. 2623-003
от 1 130 ₽
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Boot art. 2670-444
По запросу
22
Sensor, T-MAP art. 0824-052
от 4 464 ₽
23
Screw, Self-Tapping art. 2623-016
По запросу
24
Clamp, Hose art. 0423-018
По запросу
25
Adapter, Boot art. 0617-624
По запросу
26
Boot, Intake art. 1770-056
По запросу
27
Screw, Self-Tapping art. 2623-166
По запросу
28
Decal, Reflector - Amber art. 0621-989
По запросу
