модель 2020 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2020ZRAABUSR)

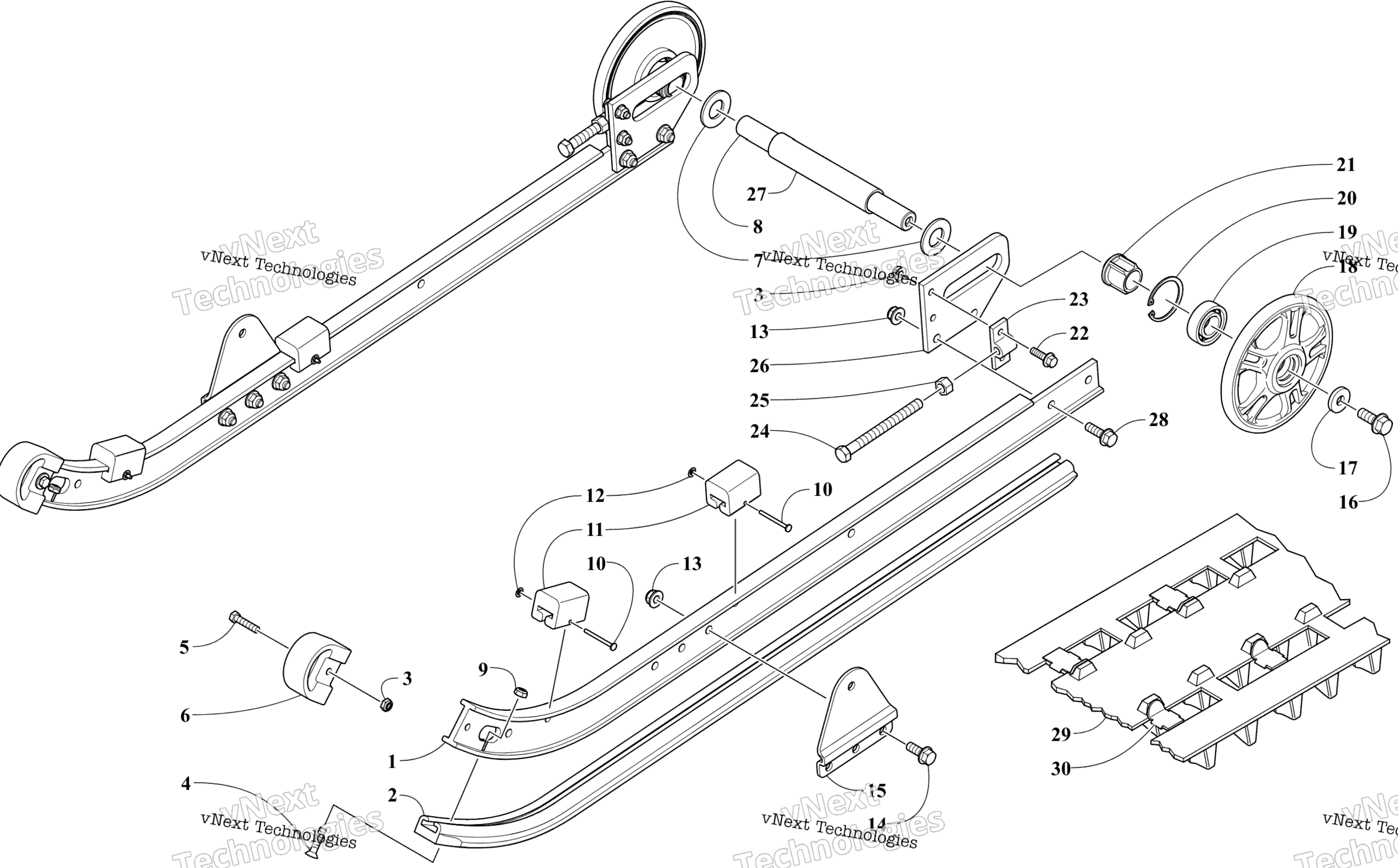

Схема Slide Rail, Idler Wheels, и Track узла для ZR 200 ES RED (S2020ZRAABUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 3704-526
По запросу
1
Rail, Formed art. 4604-254
По запросу
2
Wearstrip - Black art. 4604-386
По запросу
3
Nut, Lock art. 8047-366
По запросу
4
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
5
Screw, Cap art. 8020-042
По запросу
6
Nose Piece, Slide Rail - Black art. 0604-231
По запросу
7
Washer art. 0623-921
По запросу
8
Axle, Rear art. 3604-542
По запросу
9
Nut, Lock art. 8041-366
По запросу
10
Rivet, Solid art. 0123-767
По запросу
11
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 4 шт.
12
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
13
Гайка Arctic Cat art. 8047-426
По запросу
14
Screw, Cap art. 8020-131
По запросу
15
Bracket, Support - Front Arm - Painted Black art. 0704-896
По запросу
16
Screw, Cap art. 1623-427
По запросу
17
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
18
Wheel, Idler (inc. 19-20) art. 4604-355
По запросу
19
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
20
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
21
Bushing, Adjuster art. 3604-503
По запросу
22
Screw, Cap art. 8020-041
По запросу
23
Adjuster, Track art. 0604-206
По запросу
24
Screw, Cap art. 0124-310
По запросу
25
Гайка Arctic Cat art. 8042-486
от 263 ₽
26
Housing, Axle - Rear art. 3604-543
По запросу
27
Spacer art. 4604-395
По запросу
28
Screw, Cap art. 8020-132
По запросу
29
Track Assembly (inc. 30) art. 3602-035
По запросу
30
Clip, Guide art. 1602-079
По запросу
