модель 2020 года
- Модель ZR 200
- Код модели ZR 200 ES RED (S2020ZRAACUSR)

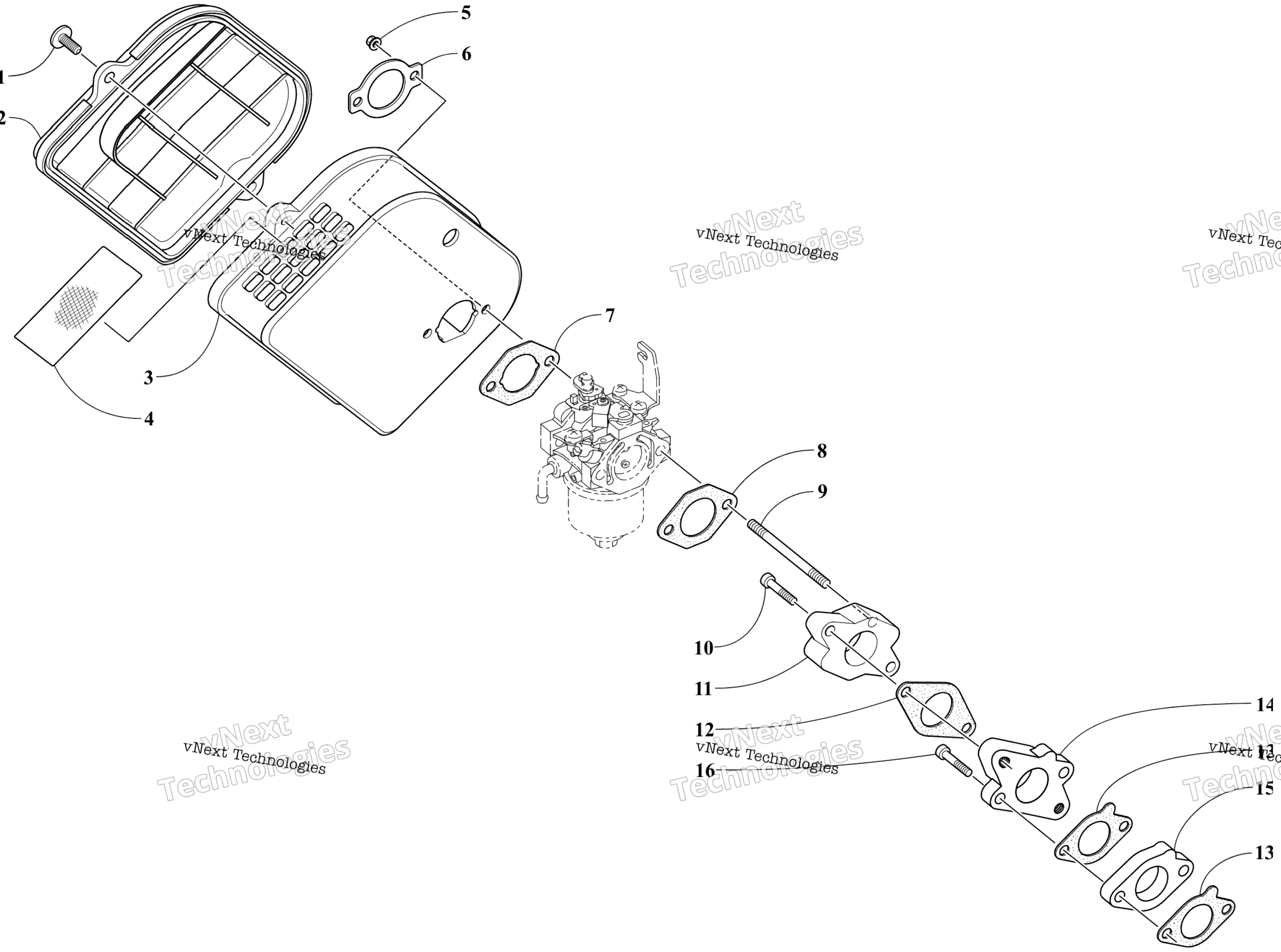

Схема узла впуска воздуха для ZR 200 ES RED (S2020ZRAACUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 3020-094
По запросу
2
Cover, Air Cleaner art. 3021-828
По запросу
3
Case, Air Cleaner art. 3021-827
По запросу
4
Screen, Air Filter art. 2670-622
По запросу
5
Nut, Flange art. 3021-618
По запросу
6
Plate art. 3021-771
По запросу
7
Gasket art. 3021-770
По запросу
8
Gasket art. 3021-766
По запросу
9
Bolt, Stud art. 3021-946
По запросу
10
Bolt art. 3021-947
По запросу
11
Joint, Carburetor 1 art. 3021-945
По запросу
12
Gasket art. 3021-767
По запросу
13
Gasket art. 3021-765
По запросу
14
Joint, Carburetor 2 art. 3021-943
По запросу
15
Joint, Carburetor 3 art. 3021-942
По запросу
16
Bolt art. 3021-944
По запросу
