модель 2021 года
- Модель ZR 8000
- Код модели ZR 8000 LTD ES 137 ATAC GREEN SK (S2021ZXHKSUSG)

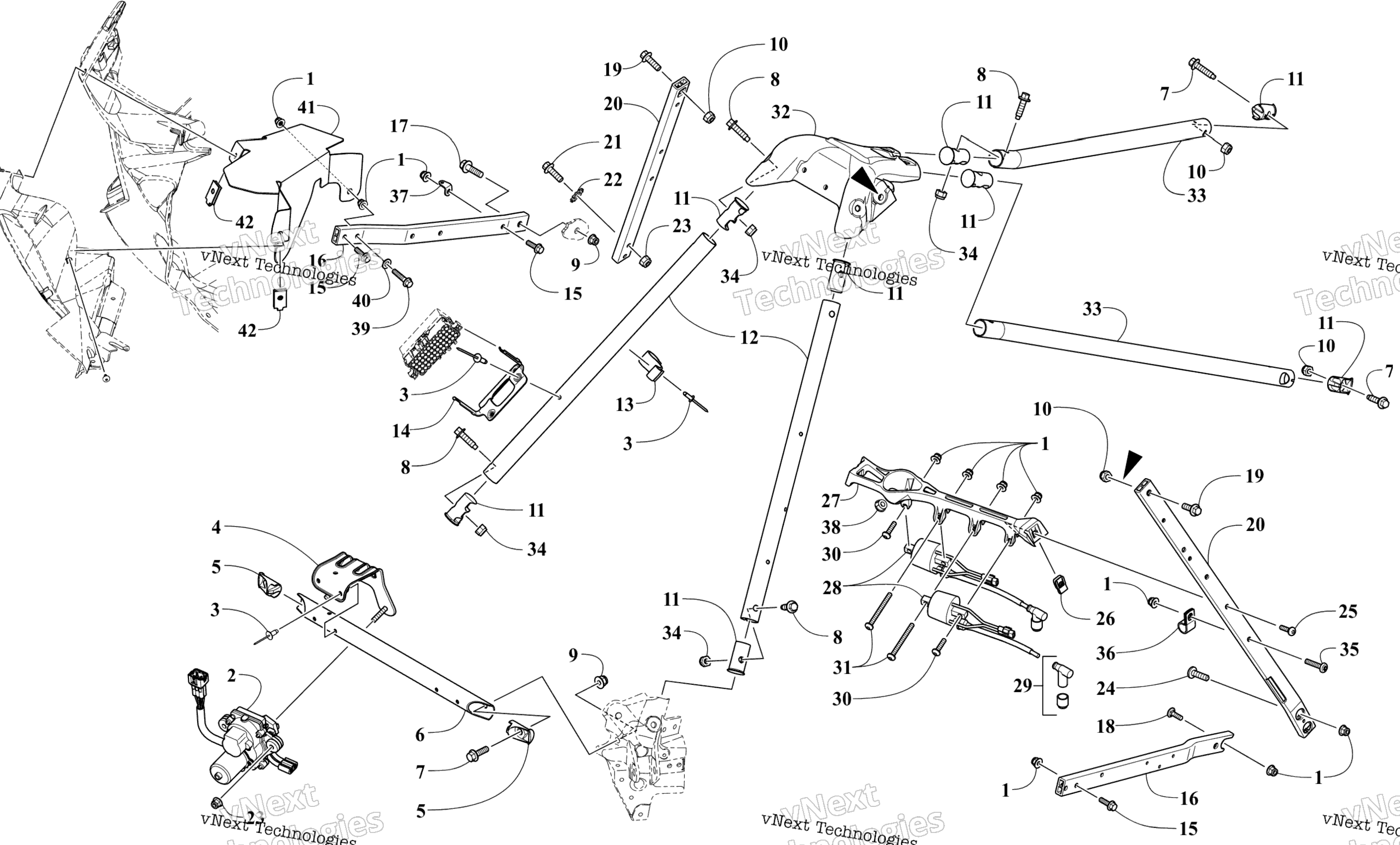

Схема рулевого управления Support Assembly для ZR 8000 LTD ES 137 ATAC GREEN SK (S2021ZXHKSUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Servomotor art. 0902-056
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Bracket, Mounting - Servomotor art. 0708-687
По запросу
5
Insert art. 1607-002
По запросу
6
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
7
Screw, Cap art. 1623-982
По запросу
8
Screw, Cap art. 1623-836
По запросу
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
10
Nut, Lock art. 8422-802
По запросу
11
Insert art. 1607-680
По запросу
12
Spar, Front - Black art. 2707-497
По запросу
13
Clamp, Routing art. 1623-938
По запросу
14
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
15
Screw, Cap art. 8408-630
По запросу
16
Support, Chassis - Left art. 1607-583
По запросу
16
Support, Chassis - Right art. 0607-248
По запросу
17
Screw, Cap art. 8408-885
По запросу
18
Bolt, Carriage art. 1623-917
По запросу
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Support, Side - Rear Left art. 1607-963
По запросу
20
Support, Side - Rear - Right art. 0607-252
По запросу
21
Болт Arctic Cat art. 8408-625
от 116 ₽
22
Washer, Lock art. 8053-212
По запросу
23
Nut art. 8422-602
По запросу
24
Винт Arctic Cat art. 8476-616
По запросу
25
Screw, Machine art. 8476-631
По запросу
26
Клипса Arctic Cat art. 0423-577
от 168 ₽
27
Bracket, Mounting - Coil art. 0708-626
По запросу
28
Coil, Ignition - Assembly (inc. 29) art. 0902-034
По запросу
29
Cap, Spark Plug art. 3006-367
По запросу
30
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
31
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
32
Support, Steering art. 2707-850
По запросу
33
Spar, Rear - Right art. 2707-686
По запросу
33
Spar, Rear - Left art. 2707-687
По запросу
34
Nut, Lock art. 8422-002
от 882 ₽
35
Screw, Machine art. 8476-625
от 160 ₽
36
Clamp, Routing art. 2623-083
По запросу
37
Tab, Spring art. 2612-707
По запросу
38
Bushing art. 0608-695
По запросу
39
Screw, Cap art. 8408-640
По запросу
40
Washer art. 8050-212
По запросу
41
Duct, Heat art. 3612-370
По запросу
42
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
