модель 2022 года
- Модель Blast 4000
- Код модели BLAST 4000 XR BLACK SK EARLY BUILD (S2022JABKOEBB)

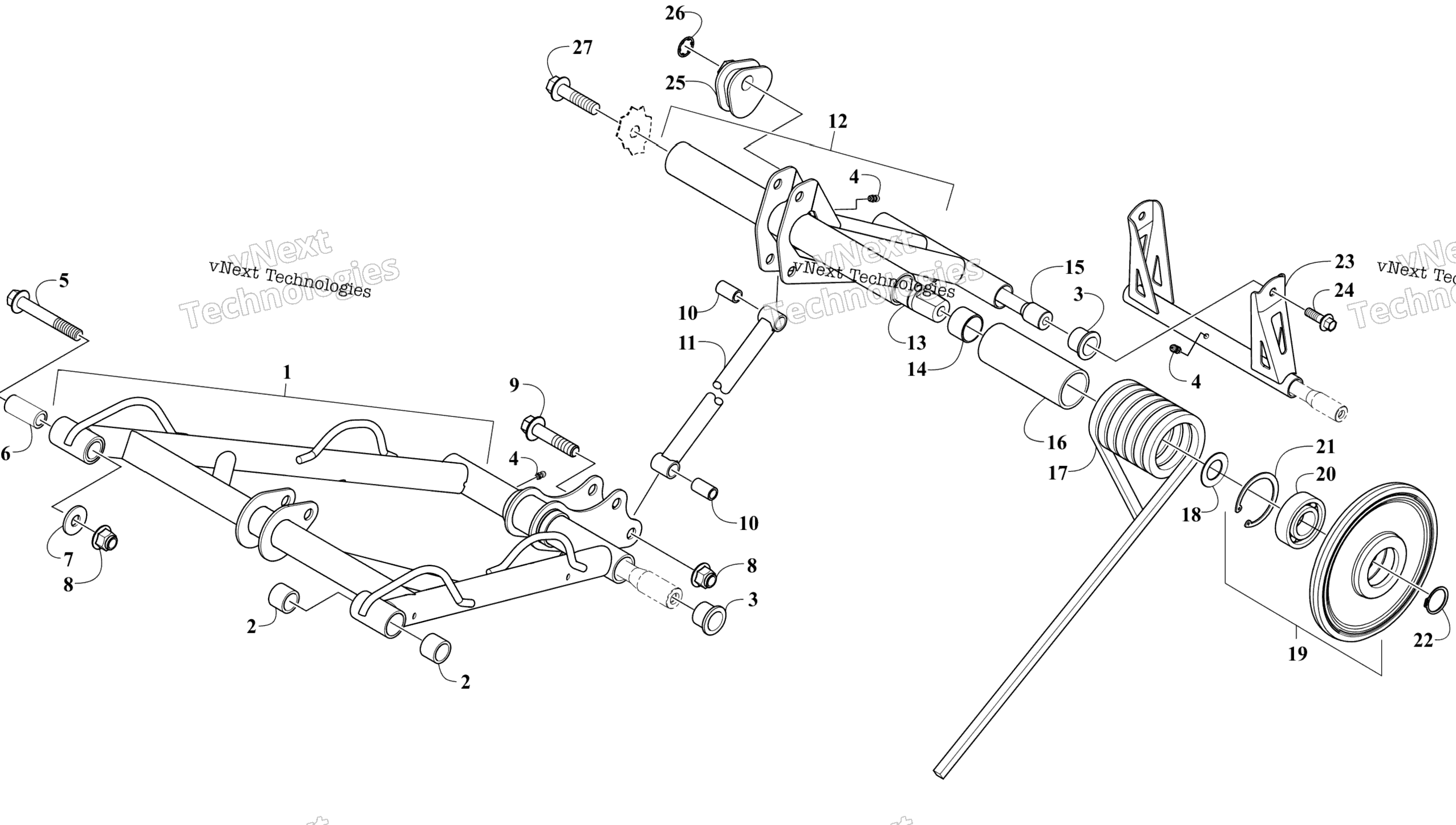

Схема задней части Suspension Arm Assemblies для BLAST 4000 XR BLACK SK EARLY BUILD (S2022JABKOEBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-4) art. 3704-484
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Болт Arctic Cat art. 8408-065
По запросу
6
Axle art. 3604-665
По запросу
7
Washer art. 8450-163
По запросу
8
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
9
Screw, Cap art. 8408-045
По запросу
10
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
11
Link, Rear Shock - Black art. 1704-724
По запросу
12
Arm, Idler (inc. 3-4 and 14) art. 3704-698
По запросу
13
Axle, Inner Carriage art. 4604-532
По запросу
14
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
15
Axle art. 3604-855
По запросу
16
Sleeve, Spring art. 4604-549
По запросу
17
Spring, Suspension - Left - Black art. 3704-727
По запросу
17
Spring, Suspension - Right - Black art. 3704-726
По запросу
18
Washer, Shim (.039 in.) art. 0648-835
По запросу
19
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
20
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
21
Ring, Retaining art. 0123-798
По запросу
22
Ring, Retaining art. 1623-690
По запросу
23
Arm, Rear - Black (inc. 4) art. 2704-422
По запросу
24
Винт Arctic Cat art. 8408-826
По запросу
25
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
25
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
26
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
27
Screw, Cap art. 8408-041
По запросу
