модель 2022 года
- Модель Blast 4000
- Код модели BLAST 4000 ZR GREEN SK EARLY BUILD (S2022JABKTEBG)

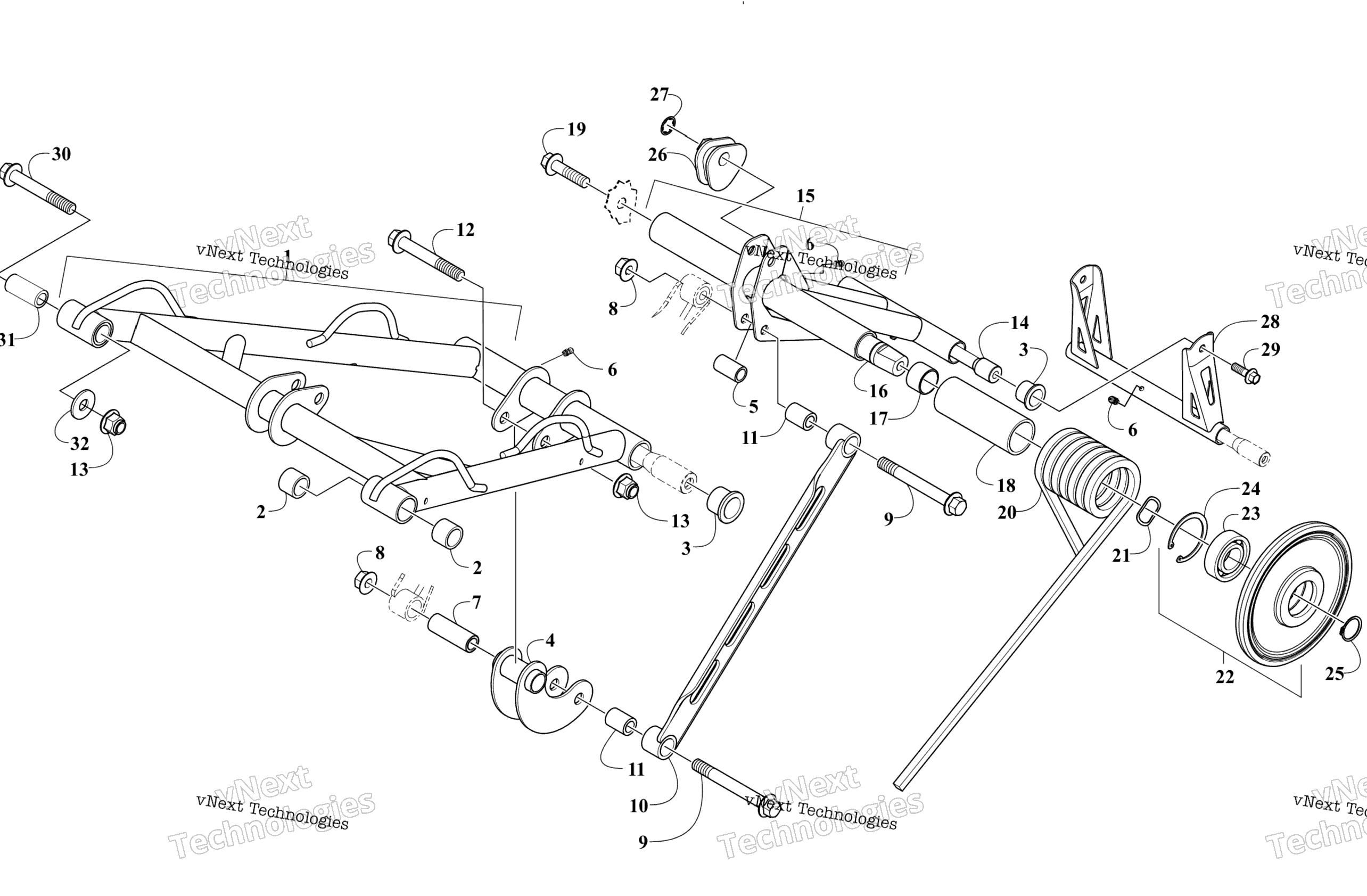

Схема задней части Suspension Arm Assemblies для BLAST 4000 ZR GREEN SK EARLY BUILD (S2022JABKTEBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front (inc.2-3 and 6) art. 3704-682
По запросу
2
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
3
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
4
Pivot, Rear Shock art. 3704-701
По запросу
5
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
6
Фиттинг art. 1623-010
По запросу
7
Axle, Lower A-Arm art. 3603-240
По запросу
8
Nut, Lock art. 8424-002
По запросу
9
Screw, Cap art. 8408-086
По запросу
10
Link, Rear Shock art. 3704-699
По запросу
11
Axle, Link art. 3604-330
По запросу
12
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
13
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 3 шт.
Подписаться
14
Axle art. 3604-855
По запросу
15
Arm, Idler (inc. 3, 6 and 17) art. 3704-698
По запросу
16
Axle, Inner Carriage art. 4604-532
По запросу
17
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
18
Sleeve, Spring art. 4604-549
По запросу
19
Screw, Cap art. 8408-041
По запросу
20
Spring, Suspension - Right art. 3704-694
По запросу
20
Spring, Suspension - Left art. 3704-695
По запросу
21
Washer, Shim (.039 in.) art. 0648-835
По запросу
22
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
23
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
24
Ring, Retaining art. 0123-798
По запросу
25
Ring, Retaining art. 1623-690
По запросу
26
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
26
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
27
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
28
Arm, Rear - Black (inc.6) art. 2704-422
По запросу
29
Винт Arctic Cat art. 8408-826
По запросу
30
Болт Arctic Cat art. 8408-065
По запросу
31
Axle art. 3604-665
По запросу
32
Washer art. 8450-163
По запросу
