модель 2022 года
- Модель Riot 8000
- Код модели RIOT 8000 ES 146 (1.6) ATAC RED SK (S2022RTHKSUSR)

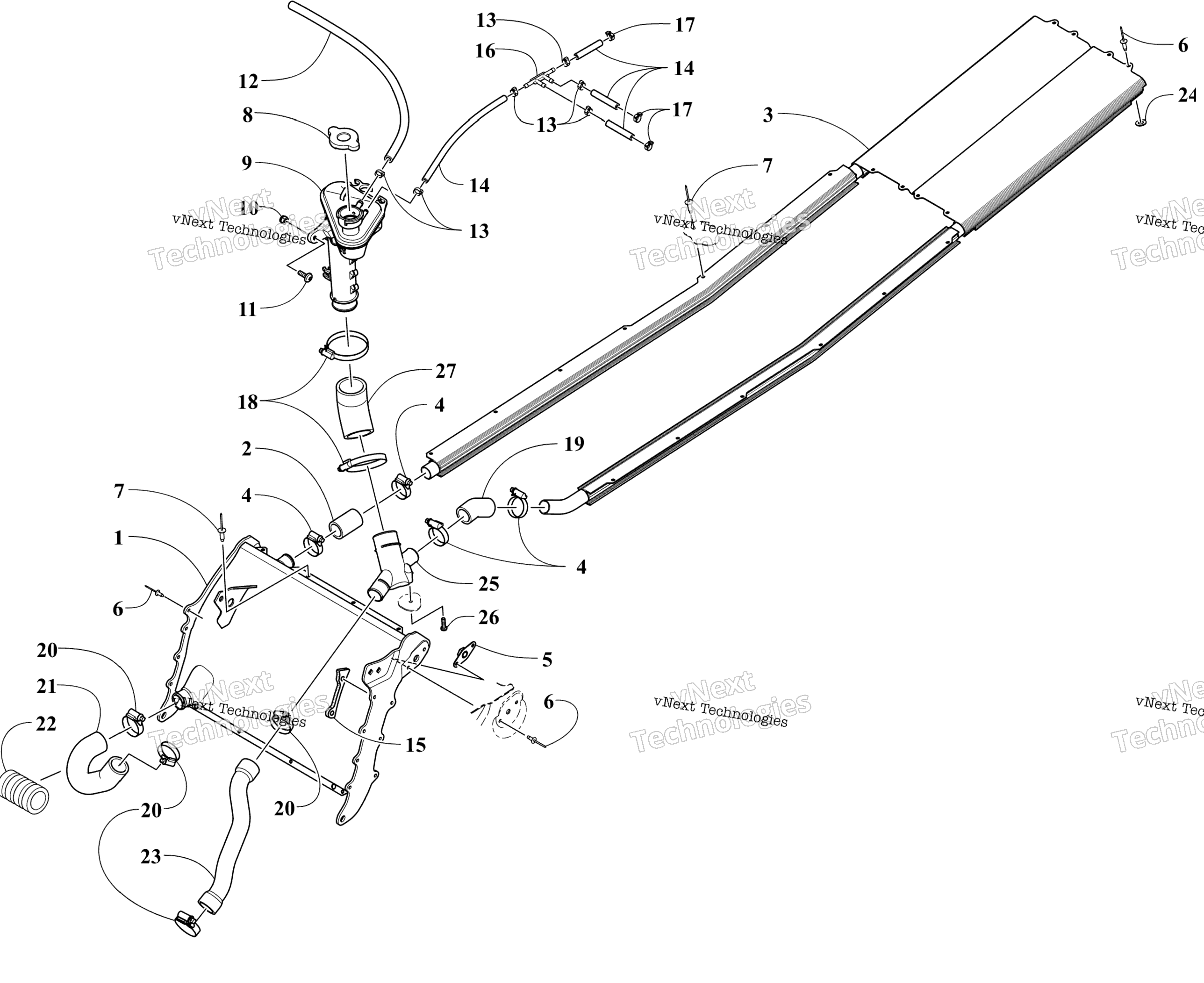

Схема системы охлаждения Assembly для RIOT 8000 ES 146 (1.6) ATAC RED SK (S2022RTHKSUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-196
По запросу
2
Hose, Coolant art. 0613-214
По запросу
3
Exchanger, Heat - Rear art. 0713-223
По запросу
4
Clamp, Hose,20-32MM art. 2623-038
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
6
Rivet art. 8060-708
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Hose - Green - 100 ft art. 0610-693
По запросу
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Bumper, Protector - Coolant Hose art. 0613-272
По запросу
16
Fitting, Double-T art. 0610-717
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
18
Clamp, Hose art. 0423-317
По запросу
19
Hose, Coolant - Filler Neck/Heat Exchanger art. 0613-231
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Hose, Coolant - Engine/Heat Exchanger art. 0613-230
По запросу
22
Conduit, Flexible - 5 ft art. 1619-354
По запросу
23
Hose, Coolant - Tank/Engine art. 0613-322
По запросу
24
Washer art. 0123-802
от 110 ₽
25
Fitting art. 0613-228
По запросу
26
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
27
Hose, Coolant - Tank/Heat Exchanger art. 0613-229
По запросу
