модель 2022 года
- Модель ZR 8000
- Код модели ZR 8000 RR ES 137 GREEN SK EARLY BUILD (S2022ZXHKREBG)

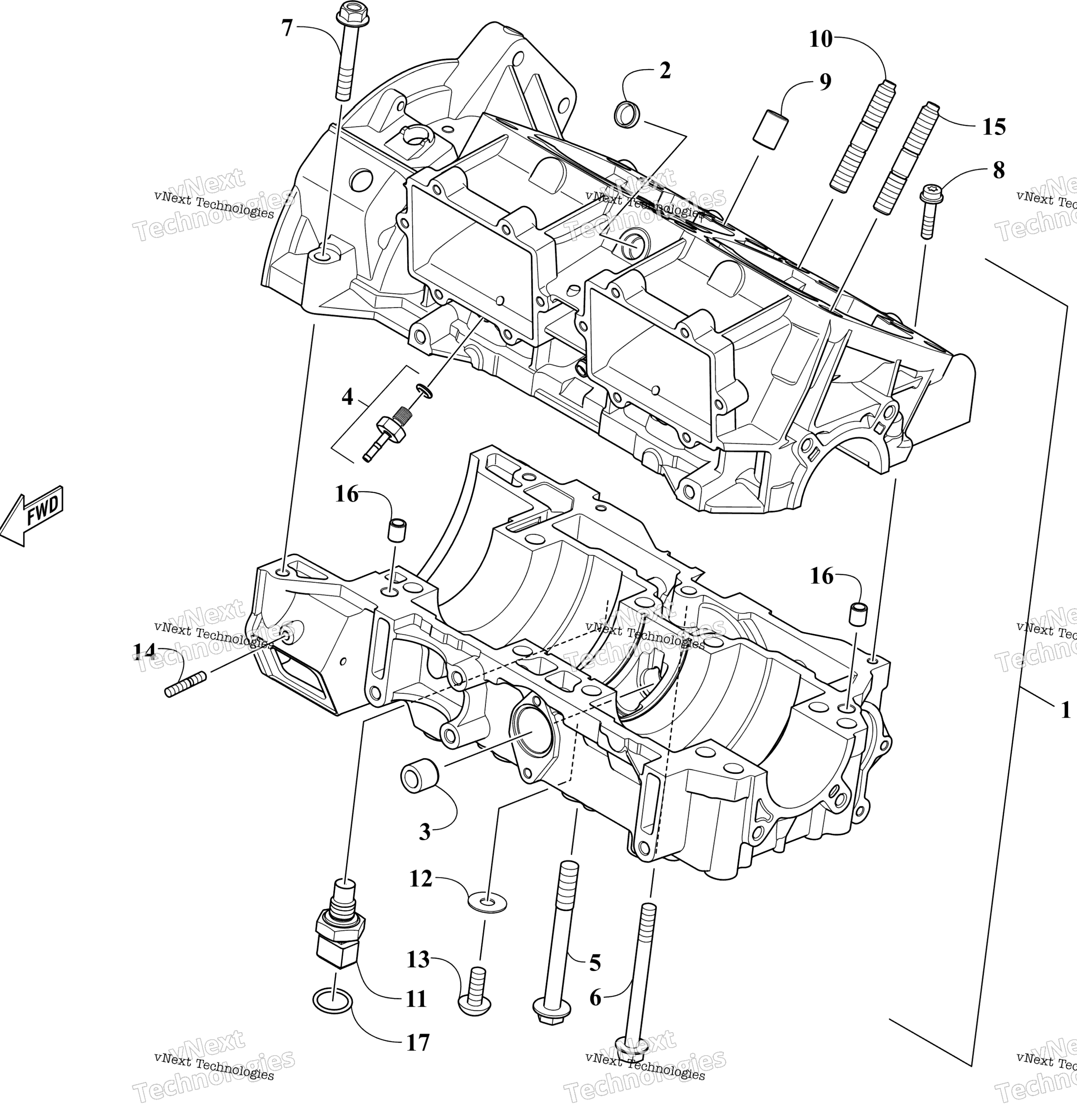

Схема картера Assembly для ZR 8000 RR ES 137 GREEN SK EARLY BUILD (S2022ZXHKREBG)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-4) art. 1901-009
По запросу
2
Plug art. 0901-013
По запросу
3
Bushing art. 0901-004
По запросу
4
Fitting, Oil - Case art. 0912-006
По запросу
5
Screw, Cap art. 0923-034
По запросу
6
Screw, Cap art. 0923-022
По запросу
7
Screw, Cap art. 0923-012
По запросу
8
Screw, Cap art. 0923-026
По запросу
9
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
10
Bolt, Stud art. 0923-059
По запросу
11
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
12
Сальник Arctic Cat art. 0830-155
от 420 ₽
13
Screw, Cap art. 8468-613
По запросу
14
Bolt, Stud art. 0923-058
По запросу
15
Bolt, Stud art. 0923-066
По запросу
16
Pin, Dowel art. 0929-003
По запросу
17
O-Ring art. 0930-068
По запросу
Другие схемы модели
Картер Assembly
