модель 2023 года
- Модель Blast 4000
- Код модели BLAST 4000 XR TOURING BLACK (S2023JABTOUSB)

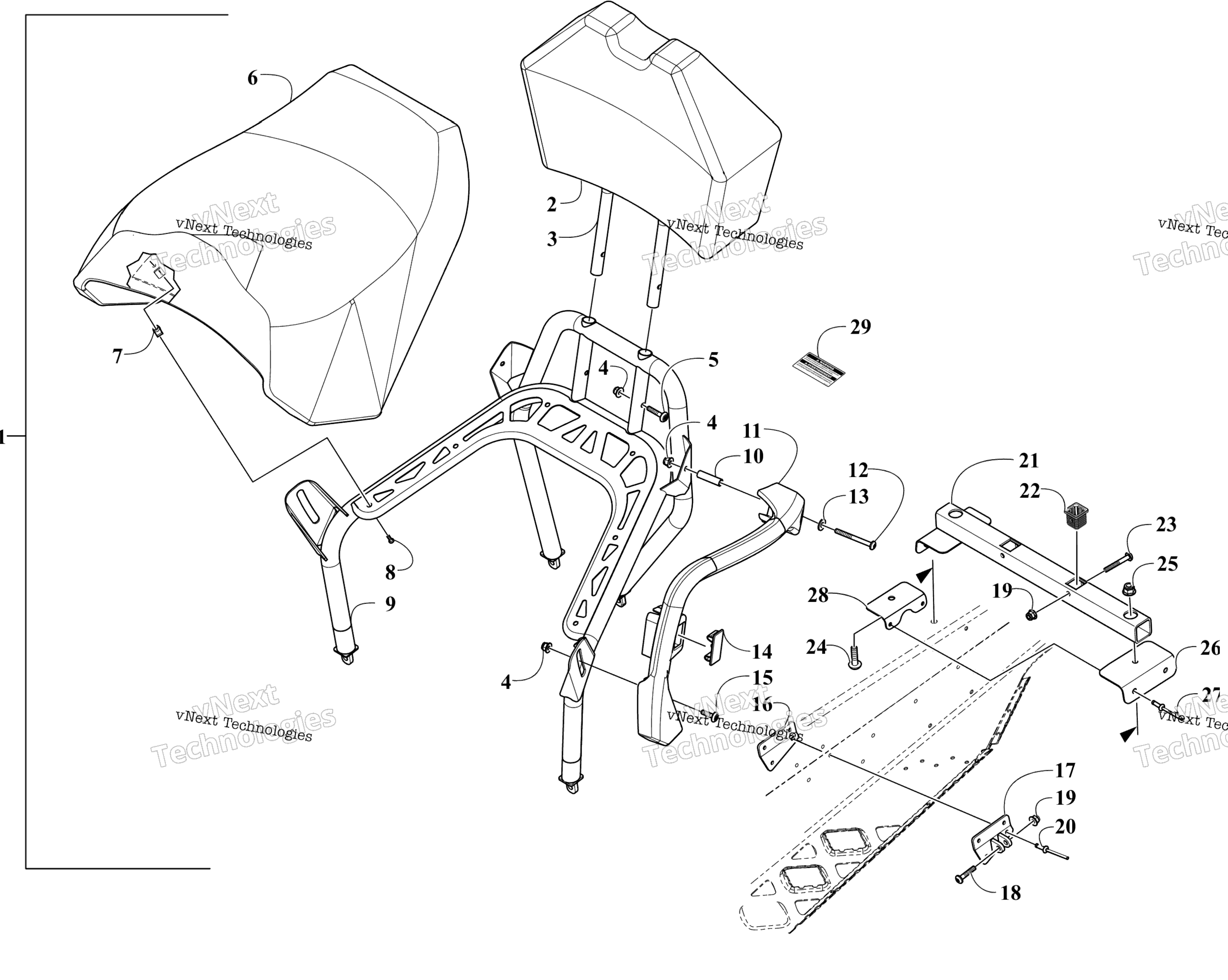

Схема Passenger сиденье и Backrest узла для BLAST 4000 XR TOURING BLACK (S2023JABTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Kit, 2-Up Seat (inc. 2-29) art. 8639-418
По запросу
2
BACKREST,PASSENGER-ASSY art. 5706-785
По запросу
3
BACKREST,2-UP SEAT-PTD BLK art. 5706-872
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
Screw, Machine art. 8476-630
По запросу
6
SEAT,PASSENGER-ASSY (5/6/8/9000) art. 5706-758
По запросу
7
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
8
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
9
FRAME,2-UP SEAT-PTD BLK art. 6706-351
По запросу
10
Axel, Handhold art. 6606-444
По запросу
11
Handhold - Right art. 4706-532
По запросу
11
Handhold - Left art. 5606-085
По запросу
12
Screw, Machine art. 2623-079
По запросу
13
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
14
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
15
Болт Arctic Cat art. 8476-620
По запросу
16
Bracket, Reinforcement - Left art. 6716-421
По запросу
16
Bracket, Reinforcement - Right art. 6716-420
По запросу
17
Bracket, Side - Left - Black art. 6716-419
По запросу
17
Bracket, Side - Right - Black art. 6716-418
По запросу
18
Винт Arctic Cat art. 8468-630
По запросу
19
Nut, Lock art. 8427-603
По запросу
20
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 8 шт.
21
Bracket, Tunnel - Black art. 6716-417
По запросу
22
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
23
Винт Arctic Cat art. 8468-645
от 221 ₽
24
Screw, Machine art. 8477-830
По запросу
25
Nut, Lock art. 8427-805
По запросу
26
Gusset, Support art. 2607-115
По запросу
27
Rivet art. 1623-257
По запросу
28
Gusset, Support art. 1607-095
По запросу
29
Decal, Warning - Passenger art. 8611-707
По запросу
