модель 2023 года
- Модель ZR 120
- Код модели ZR 120 GREEN (S2023ZRAAAUSG)

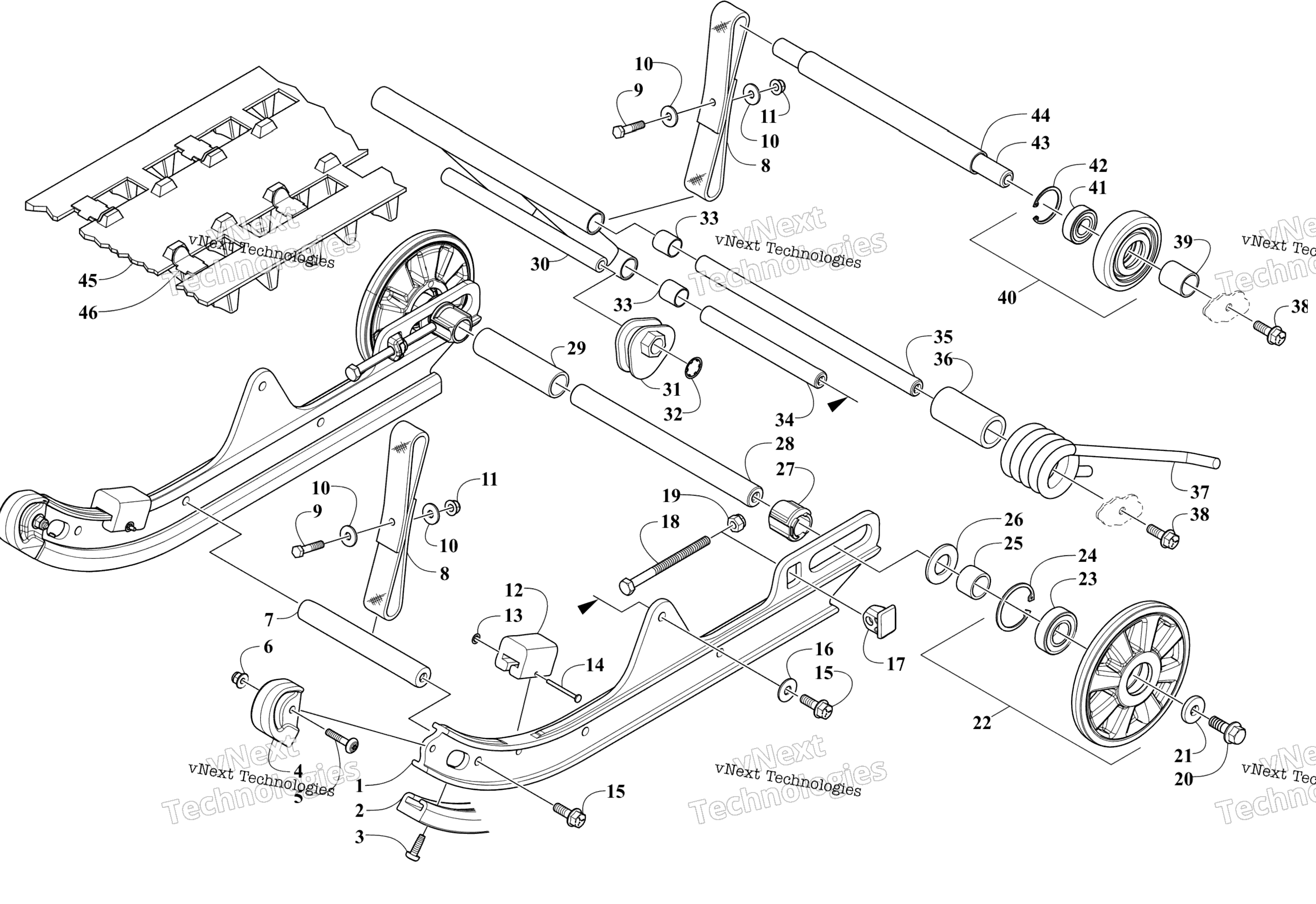

Схема задней части Suspension Arm Assembly для ZR 120 GREEN (S2023ZRAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 3704-993
По запросу
1
Rail, Formed art. 4604-548
По запросу
2
Wearstrip - Black art. 4604-552
По запросу
3
Screw, Machine art. 2623-315
По запросу
4
End Cap, Slide Rail art. 4604-093
По запросу
5
Screw, Machine art. 8476-630
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Axle, Cross Brace art. 4604-276
По запросу
8
Strap, Limiter art. 1604-708
По запросу
9
Screw, Cap art. 8002-043
По запросу
10
Washer art. 8050-222
По запросу
11
Nut, Lock art. 8047-366
По запросу
12
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
13
NUT,PRESS ON (PUSHNUT)-1/8 STUD art. 0423-090
По запросу
14
Rivet, Solid art. 0123-767
По запросу
15
Screw, Cap art. 1623-566
По запросу
16
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
17
Adjuster, Track art. 3604-647
По запросу
18
Screw, Cap art. 1623-682
По запросу
19
Nut, Lock art. 8422-802
По запросу
20
Screw, Cap art. 1623-427
По запросу
21
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
22
Wheel, Idler (inc. 23-24) art. 4604-355
По запросу
23
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
24
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
25
Spacer art. 4604-484
По запросу
26
Washer art. 0623-921
По запросу
27
Spacer art. 3604-934
По запросу
28
Axle, Rear art. 3604-542
По запросу
29
Spacer art. 4604-483
По запросу
30
Arm, Front art. 3704-655
По запросу
31
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
31
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
32
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
33
Втулка Arctic Cat art. 0603-083
По запросу
34
Axle, Arm - Lower art. 4604-482
По запросу
35
Axle, Idler art. 3604-605
По запросу
36
Spacer art. 3602-236
По запросу
37
Spring, Suspension - Right art. 3704-172
По запросу
37
Spring, Suspension - Left art. 3704-173
По запросу
38
Screw, Cap art. 8020-131
По запросу
39
Spacer art. 1604-565
По запросу
40
Wheel, Idler (inc. 41-42) art. 4604-413
По запросу
41
Bearing art. 4604-414
По запросу
42
Ring, Retaining art. 2623-269
По запросу
43
Axle, Idler art. 3604-605
По запросу
44
Spacer art. 1604-564
По запросу
45
Track Assembly (inc. 46) art. 3602-047
По запросу
46
Clip, Guide art. 2602-386
По запросу
