модель 2024 года
- Модель Blast 4000
- Код модели BLAST 4000 LT RED (S2024JABUTUSR)

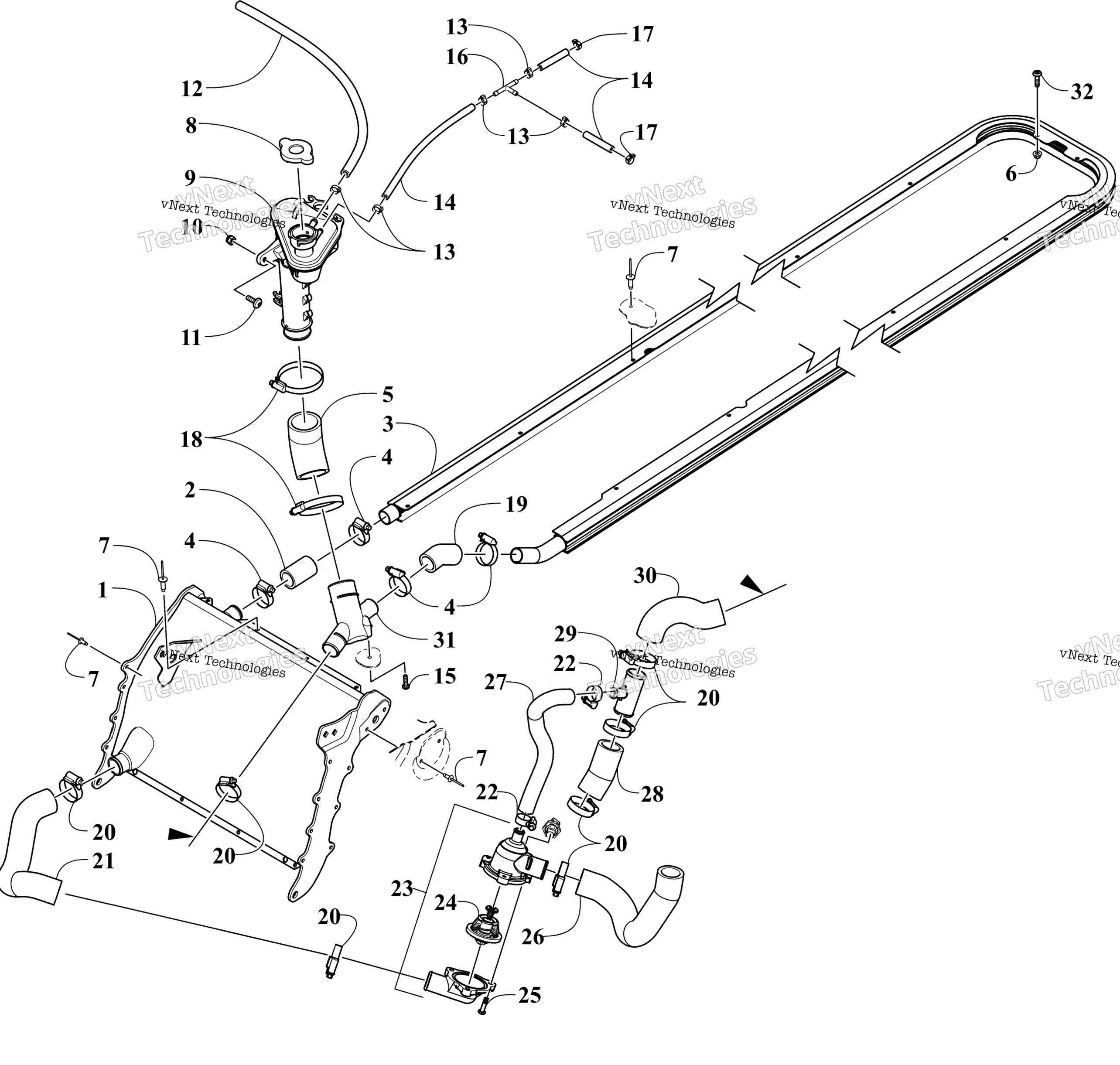

Схема системы охлаждения Assembly для BLAST 4000 LT RED (S2024JABUTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-241
По запросу
2
Hose, Coolant art. 0613-214
По запросу
3
Exchanger, Heat - Rear art. 0613-313
По запросу
4
Clamp, Hose,20-32MM art. 2623-038
По запросу
5
Hose, Coolant - Tank/Heat Exchanger art. 0613-229
По запросу
6
Nut, Lock art. 8427-502
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Hose - Green - 100 ft art. 0610-693
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
16
Fitting art. 2623-137
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
18
Clamp, Hose art. 0423-317
По запросу
19
Hose, Coolant art. 0613-314
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Hose, Coolant art. 0613-325
По запросу
22
Clamp, Hose art. 2623-062
По запросу
23
Thermostat Housing Assembly (inc.24-25) art. 1913-007
По запросу
24
Thermostat art. 0913-045
По запросу
25
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
26
Hose, Coolant art. 0613-324
По запросу
27
Hose, Coolant - Bypass art. 0613-326
По запросу
28
Hose, Coolant - Bypass - T/Engine art. 0613-328
По запросу
29
Fitting - T art. 0613-329
По запросу
30
Hose, Coolant - Tank/Bypass - T art. 0613-327
По запросу
31
Fitting art. 0613-228
По запросу
32
Screw, Machine art. 8477-516
По запросу
