модель 2024 года
- Модель M 600
- Код модели M 600 MOUNTAIN ALPHA ONE ES 154 IFP (2.6) WHITE (S2024CMDQ2USW)

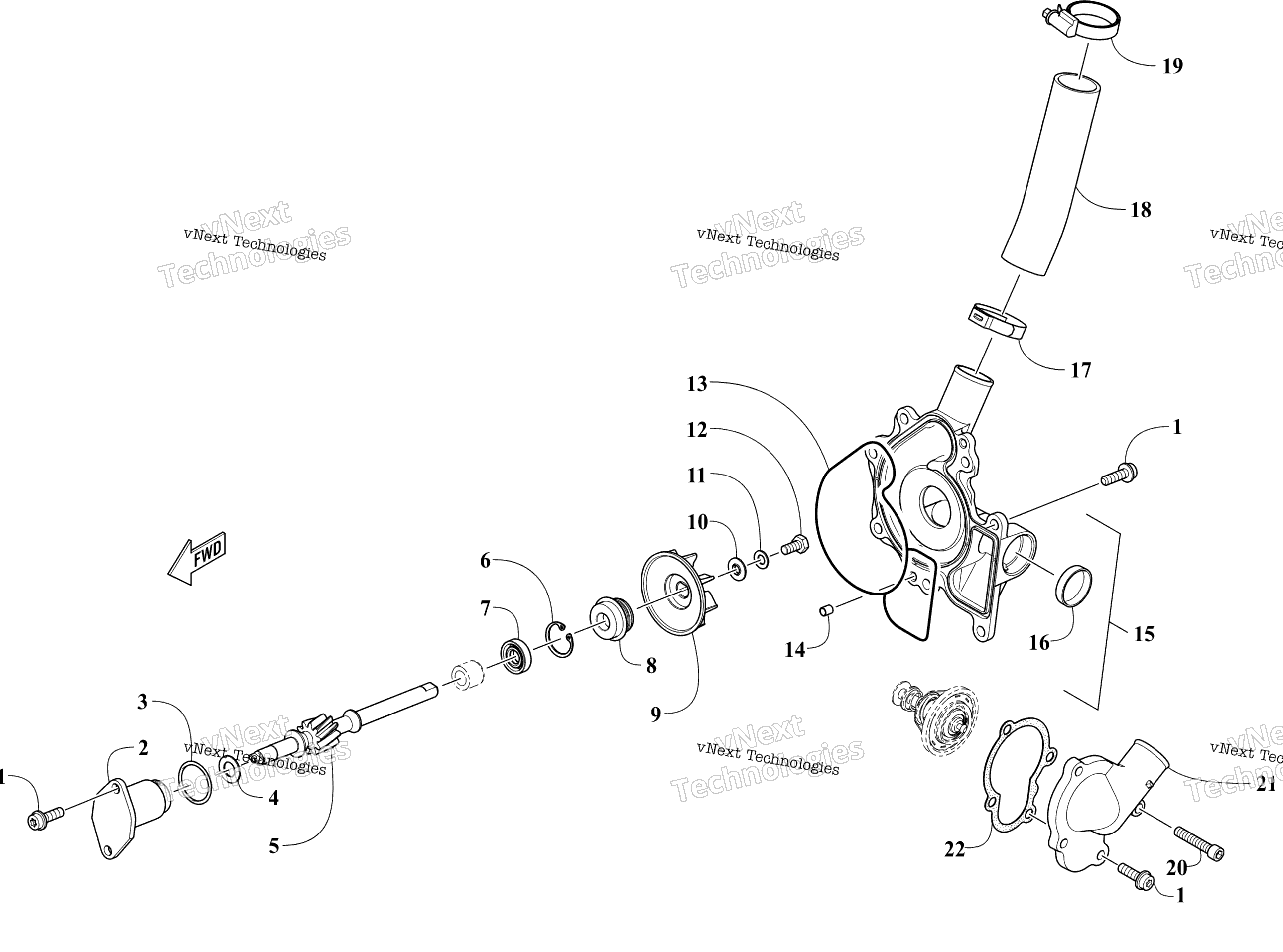

Схема системы охлаждения Pump Assembly для M 600 MOUNTAIN ALPHA ONE ES 154 IFP (2.6) WHITE (S2024CMDQ2USW)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 0923-025
По запросу
2
Retainer, Driven Shaft art. 0913-020
По запросу
3
O-Ring art. 0930-031
По запросу
4
Shim, 10 x 18 x 1 mm art. 0923-036
По запросу
5
Shaft, Driven art. 0905-231
По запросу
6
Circlip art. 0931-003
от 3 081 ₽
7
Seal, Oil art. 0930-060
По запросу
8
Сальник водяной помпы Arctic Cat art. 0930-005
от 3 081 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
9
Impeller art. 0913-006
По запросу
10
Washer, Seal art. 0923-011
По запросу
11
Washer art. 0923-035
По запросу
12
Screw, Cap art. 0923-030
По запросу
13
Seal art. 0930-025
от 3 081 ₽
14
Шплинт распредвала Arctic Cat art. 0829-049
По запросу
15
Cover, Water Pump (inc. 16) art. 1913-005
По запросу
16
Plug art. 0818-103
По запросу
17
Clamp, Hose art. 1623-656
По запросу
18
Hose art. 0610-870
По запросу
19
Clamp, Hose art. 2623-088
По запросу
20
Screw, Cap art. 0923-027
По запросу
21
Cover, Thermostat art. 0913-011
По запросу
22
Gasket, Thermostat Cover art. 0930-026
По запросу
