модель 2024 года
- Модель ZR 120
- Код модели ZR 120 GREEN (S2024ZRAAAUSG)

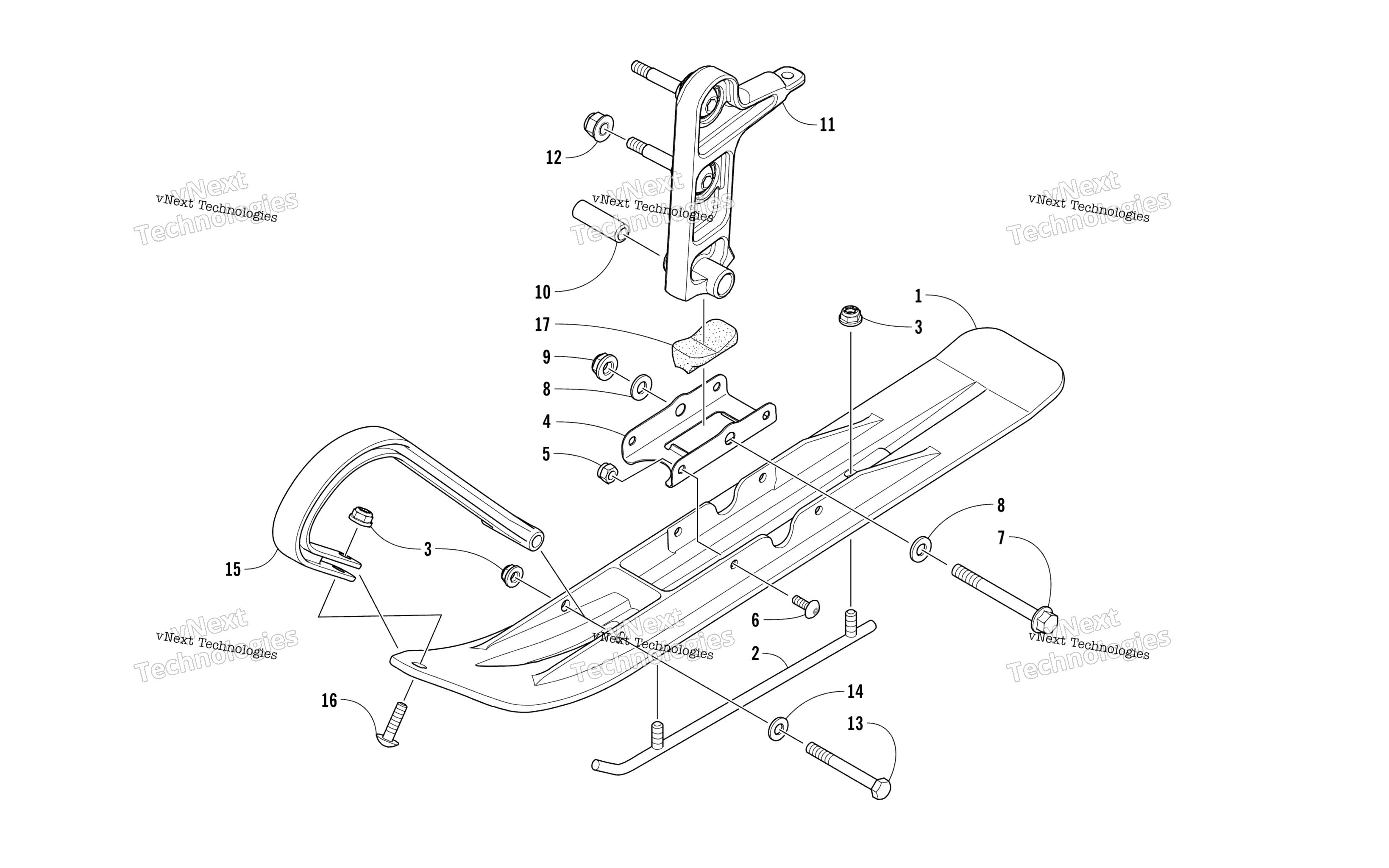

Схема Ski и Spindle узла для ZR 120 GREEN (S2024ZRAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic - Black art. 3603-567
По запросу
2
Wearbar art. 0703-698
По запросу
3
Гайка Arctic Cat art. 8047-426
По запросу
4
Saddle, Ski - Black art. 1705-554
По запросу
5
Nut, Lock art. 8047-366
По запросу
6
Screw, Machine art. 8017-580
По запросу
7
Болт передней подвески Arctic Cat art. 8020-230
По запросу
8
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
9
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
10
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 2 шт.
Подписаться
11
Spindle - Left art. 3703-961
По запросу
11
Spindle - Right art. 3703-960
По запросу
12
Nut, Lock art. 8427-805
По запросу
13
Screw, Cap art. 8002-141
По запросу
14
Шайба Arctic Cat art. 8050-247
По запросу
15
Handle, Ski - Black art. 1603-594
По запросу
16
Screw, Machine art. 8017-672
По запросу
17
Damper, Ski art. 3603-569
По запросу
