модель 2000 года
- Модель 120
- Код модели 120 XCR (S00WB1AS)

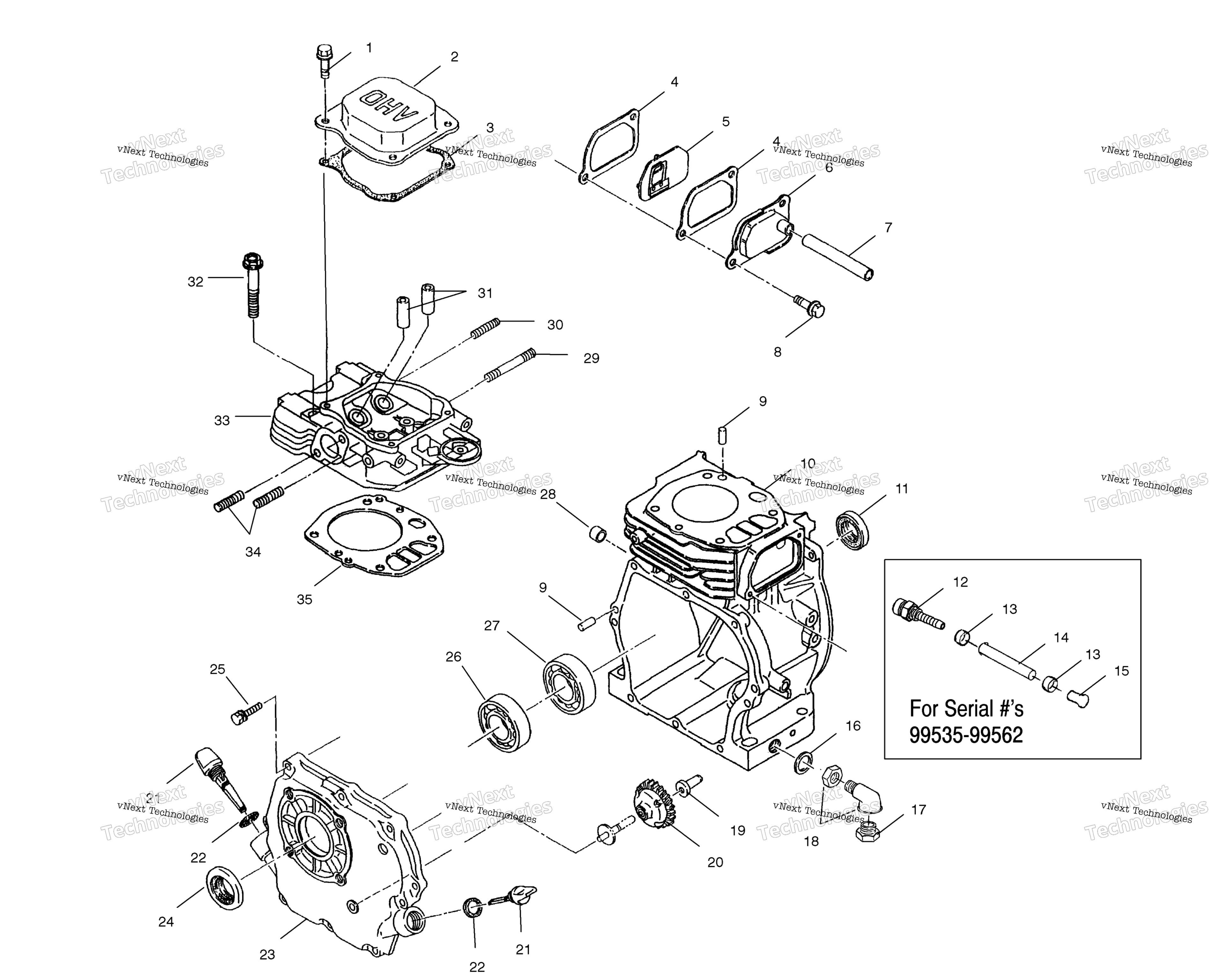

Схема картера для 120 XCR (S00WB1AS)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT,FLANGE art. 3087256
По запросу
2
COVER,ROCKER art. 3086527
По запросу
3
ROCKER COVER GASKET art. 3089529
По запросу
4
GASKET,BREATHER COVER art. 3086531
По запросу
5
PLATE,BREATHER art. 3086530
По запросу
6
ASM.,COVER,BREATHER art. 3086529
По запросу
7
PIPE,RUBBER art. 3086532
По запросу
8
BOLT,FLANGE(10) art. 3086125
По запросу
9
DOWEL PIN art. 3086838
По запросу
10
CRANKCASE (Inc. 9,10,11,26,28) art. 3086946
По запросу
11
CRANKCASE OIL SEAL art. 3086510
По запросу
12
FITTING-14MMX1.5-1/4 BARB art. 7052266
По запросу
13
Хомут пружинный Polaris art. 7080003
от 116 ₽
14
FUEL LINE, 600 CM art. 8450040-600
По запросу
15
PIN,CLEVIS art. 7661037
По запросу
16
BONDED SEAL,14MM,OIL DRAIN art. 7556152
По запросу
17
Пробка сливная Polaris art. 7052115
от 660 ₽
18
DESC NOT_AVAILABLE (Incl. nut) art. 2540078
По запросу
19
SLEEVE,GOVERNOR art. 3086518
По запросу
20
GEAR GOVERNOR art. 3086517
По запросу
21
OIL GAUGE art. 3086519
По запросу
22
GASKET,OIL GUAGE art. 3086520
По запросу
23
COVER,MAIN BEARING (Inc. 24,26,27) art. 3086966
По запросу
24
OIL SEAL art. 3086516
По запросу
25
BOLT AND WASHER art. 3086522
По запросу
26
BEARING art. 3080108
По запросу
27
BEARING,BALL art. 3086947
По запросу
28
PIPE art. 3086511
По запросу
29
STUD art. 3082934
По запросу
30
STUD art. 3086513
По запросу
31
GUIDE,VALVE art. 3086535
По запросу
32
BOLT,FLANGE art. 3086526
По запросу
33
CYLINDER HEAD ASSEMBLY (Incl. 34,29,30,31) art. 3089422
По запросу
34
STUD art. 3086512
По запросу
35
HEAD GASKET art. 3089528
По запросу
