модель 2000 года
- Модель 500 Classic
- Код модели 500 CLASSIC (S00SD4BS)

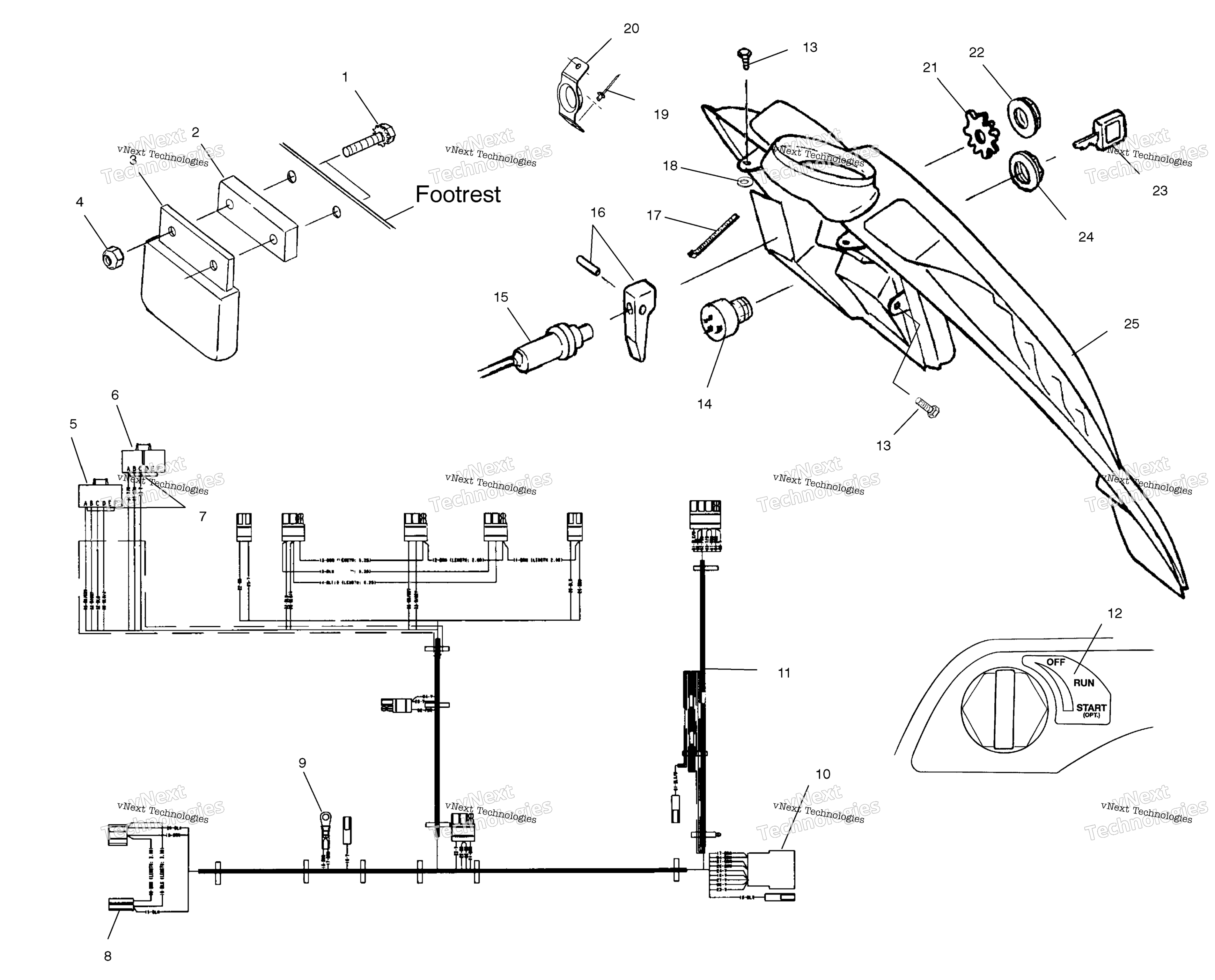

Схема консоли для 500 CLASSIC (S00SD4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
AC REGULATOR KIT art. 2203873
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
6
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
7
SOCKET-PACKARD#12047767 art. 4010192
По запросу
8
HOUSING,PACK art. 4020063
По запросу
9
TERMINAL, RING art. 4020092
По запросу
10
HOUSING art. 4020057
По запросу
11
HARNESS-MAIN,GEN 2 COMMON art. 2460733
По запросу
12
DECAL,CONSOLE,IGNITION art. 7077367
По запросу
13
SCREW art. 7515199
По запросу
14
Замок зажигания Polaris art. 2205055
от 1 720 ₽
15
Трос подсоса Polaris art. 7080290
от 212 ₽
16
CHOKE CONTROL KIT (Incl. Pin) art. 2200188
от 212 ₽
17
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
18
NYLON WASHER art. 7555932
По запросу
19
POP RIVET art. 7621330
По запросу
20
RECOIL GUIDE art. 5243049
По запросу
21
WASHER-LOCK art. 7571610
По запросу
22
NUT-CHOKE SLIDE art. 7080229
По запросу
23
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
24
NUT,IGNITION art. 7547035
По запросу
25
CONSOLE,HYB.W/REV,BLK. art. 5432993
По запросу
