модель 2000 года
- Модель 600 Touring
- Код модели 600 TOURING (S00ST6ES)

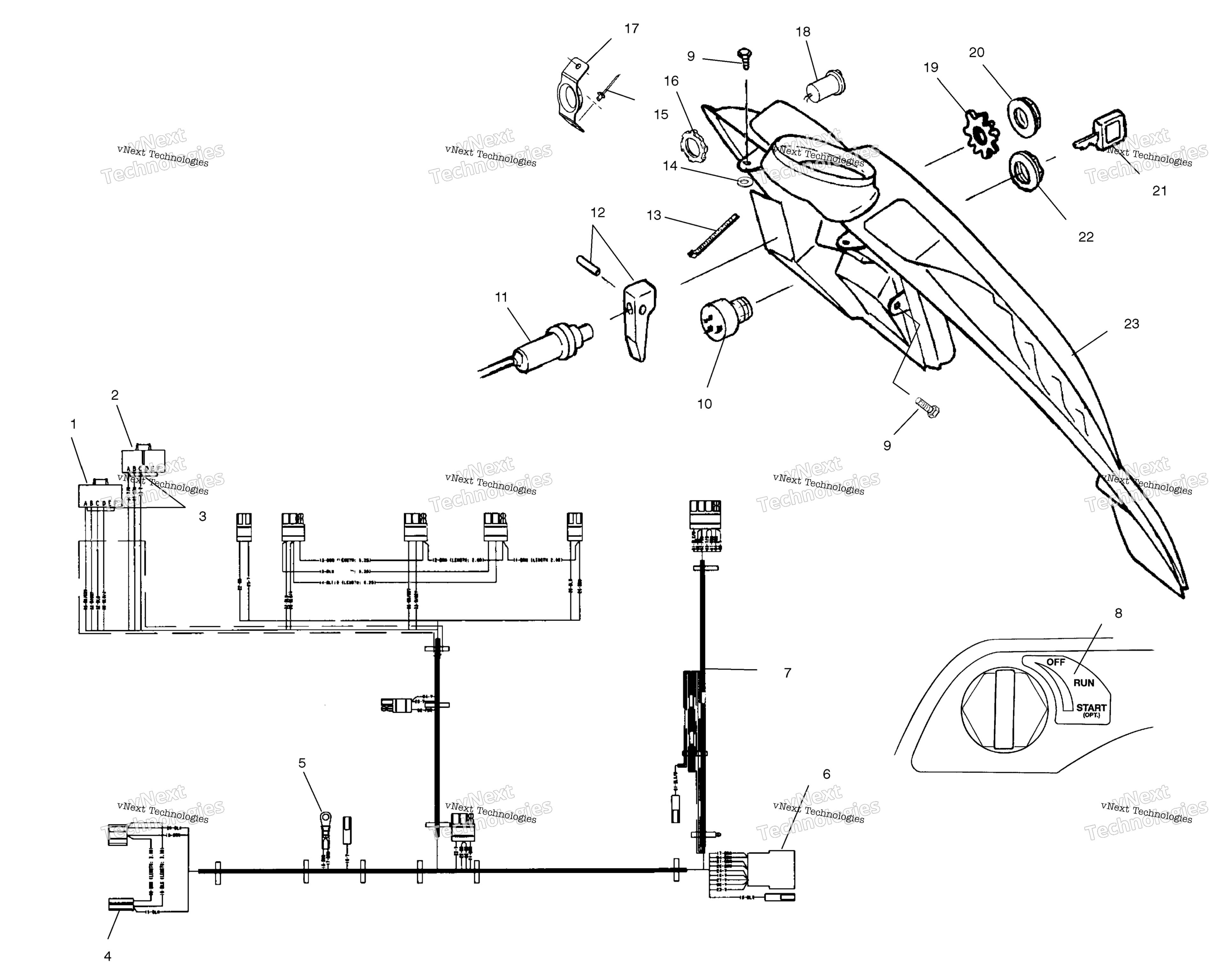

Схема консоли для 600 TOURING (S00ST6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
2
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
3
SOCKET-PACKARD#12047767 art. 4010192
По запросу
4
HOUSING,PACK art. 4020063
По запросу
5
TERMINAL, RING art. 4020092
По запросу
6
HOUSING art. 4020057
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
DECAL-IGNTN,OFF/PREM/REG/START art. 7078148
По запросу
9
SCREW art. 7515199
По запросу
10
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
11
SINGLE PULL CHOKE CABLE (Incl. 12,20) art. 7080734
По запросу
12
CHOKE LEVER REPAIR KIT (Incl. Pin) art. 2201439
По запросу
13
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
14
NYLON WASHER art. 7555932
По запросу
15
POP RIVET art. 7621330
По запросу
16
NUT,SLEEVE TYPE art. 7547110
По запросу
17
RECOIL GUIDE art. 5243049
По запросу
18
PLUG POWER 12V (12ZRV.POL) (Incl. 16) art. 2410097
По запросу
19
WASHER-LOCK art. 7571610
По запросу
20
NUT,CHOKE art. 5432944
По запросу
21
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
22
NUT,IGNITION art. 7547035
По запросу
23
CONSOLE-HYB,STD,PWR PLUG,REV art. 5433281
По запросу
