модель 2000 года
- Модель 600 XC
- Код модели 600 XC DELUXE (S00SD6DS)

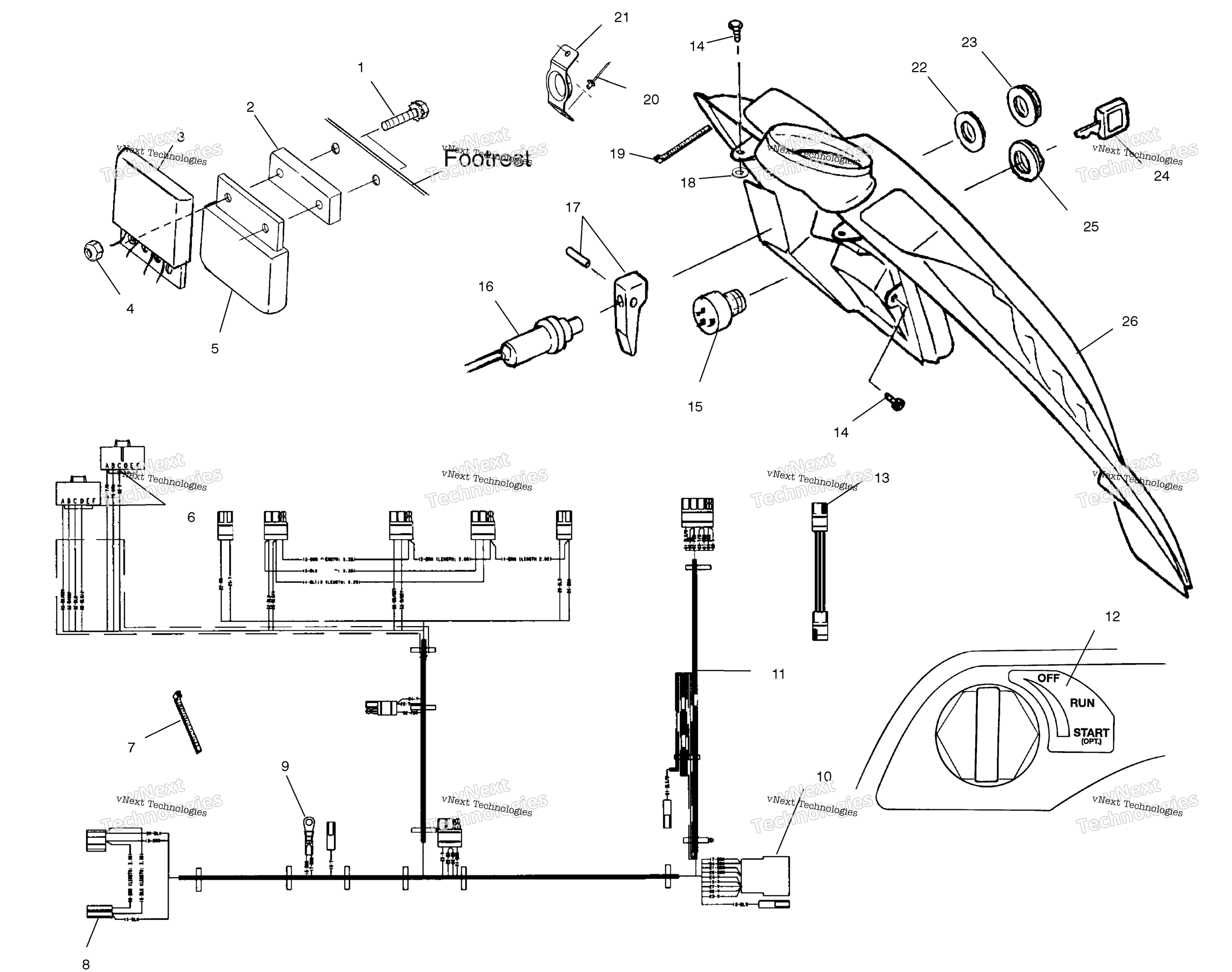

Схема консоли для 600 XC DELUXE (S00SD6DS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
KIT-REGLTR-RECTIFIER SNO,LR26 art. 2203858
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
AC REGULATOR KIT art. 2203873
По запросу
6
SOCKET-PACKARD#12047767 art. 4010192
По запросу
7
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 8 шт.
Подписаться
8
HOUSING,PACK art. 4020063
По запросу
9
TERMINAL, RING art. 4020092
По запросу
10
HOUSING art. 4020057
По запросу
11
HARNESS-MAIN,GEN2,HIGH LVL,COM art. 2460755
По запросу
12
DECAL,IGN,OFF/RUN/START art. 7078603
По запросу
13
JUMPER,SEAT,TAIL LIGHT art. 2460686
По запросу
14
SCREW art. 7515199
По запросу
15
Замок зажигания Polaris art. 2205055
от 1 720 ₽
16
CABLE,CHOKE (Incl. 17,23) art. 7080636
По запросу
17
CHOKE CONTROL KIT art. 2200188
от 212 ₽
18
NYLON WASHER art. 7555932
По запросу
19
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
20
POP RIVET art. 7621330
По запросу
21
RECOIL GUIDE art. 5243049
По запросу
22
WASHER-LOCK art. 7571610
По запросу
23
NUT-CHOKE SLIDE art. 7080229
По запросу
24
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
25
NUT,IGNITION art. 7547035
По запросу
26
CONSOLE-HYB,RACER,W/REV ** art. 5433692
По запросу
