модель 2000 года
- Модель 700 RMK
- Код модели 700 RMK (S00SR7AS)

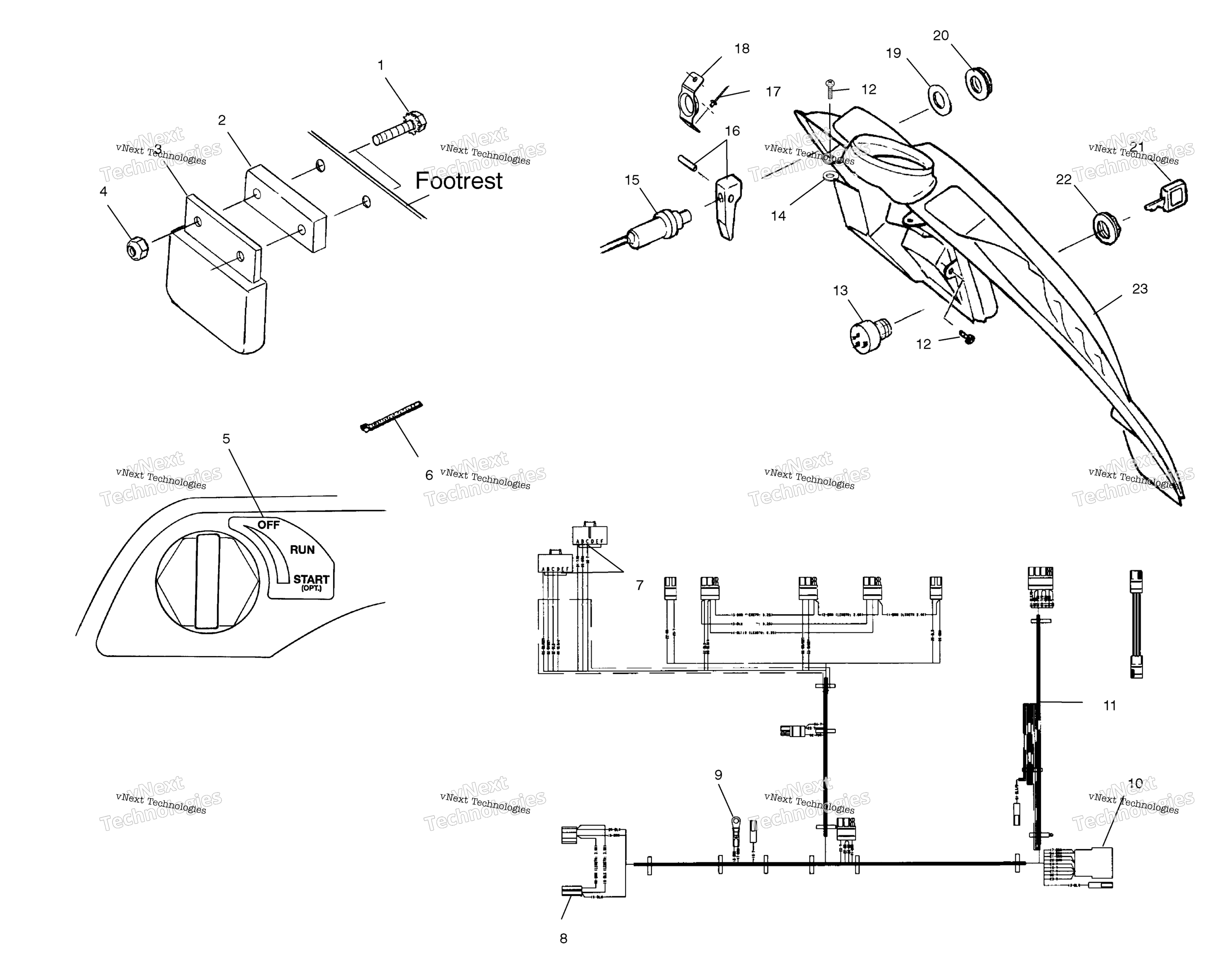

Схема консоли A для 700 RMK (S00SR7AS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
AC REGULATOR KIT art. 2203873
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
DECAL,IGN,OFF/RUN/START art. 7078603
По запросу
6
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 8 шт.
Подписаться
7
SOCKET-PACKARD#12047767 art. 4010192
По запросу
8
HOUSING,PACK art. 4020063
По запросу
9
TERMINAL, RING art. 4020092
По запросу
10
HOUSING art. 4020057
По запросу
11
HARNESS-MAIN,GEN 2 COMMON art. 2460733
По запросу
12
SCREW art. 7515199
По запросу
13
Замок зажигания Polaris art. 2205055
от 1 720 ₽
14
NYLON WASHER art. 7555932
По запросу
15
CABLE,CHOKE (Incl. 16,20) art. 7080636
По запросу
16
CHOKE CONTROL KIT art. 2200188
от 212 ₽
17
POP RIVET art. 7621330
По запросу
18
RECOIL GUIDE art. 5243049
По запросу
19
WASHER-LOCK art. 7571610
По запросу
20
NUT-CHOKE SLIDE art. 7080229
По запросу
21
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
22
NUT,IGNITION art. 7547035
По запросу
23
CONSOLE,HYB,RACER,BASIC art. 5433693
По запросу
