модель 2000 года
- Модель 700 XC
- Код модели 700 XC DELUXE (S00SD7AS)

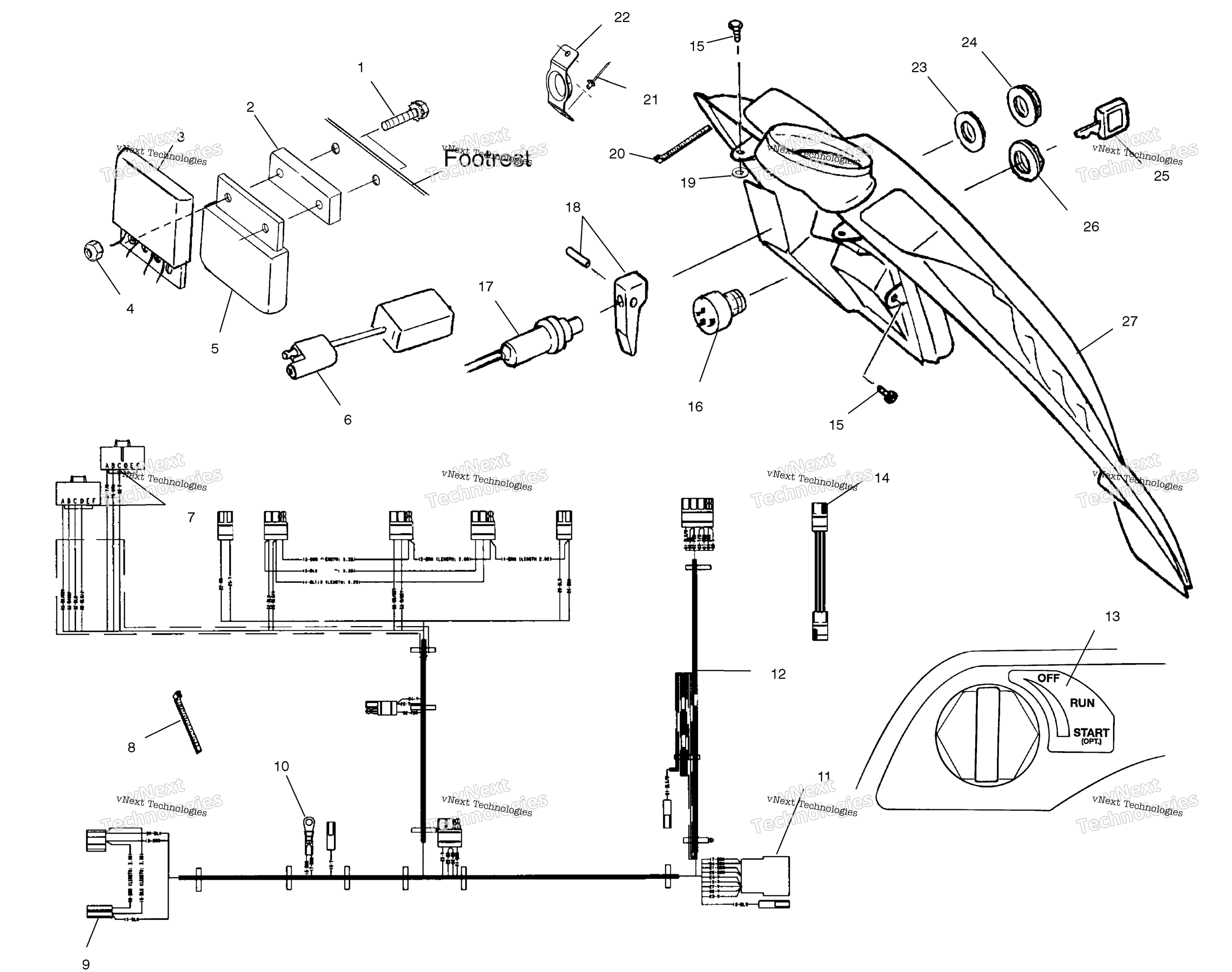

Схема консоли для 700 XC DELUXE (S00SD7AS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
AC REGULATOR KIT art. 2203873
По запросу
6
CAPACITOR,ELECSHK. art. 4010143
По запросу
7
SOCKET-PACKARD#12047767 art. 4010192
По запросу
8
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 8 шт.
Подписаться
9
HOUSING,PACK art. 4020063
По запросу
10
TERMINAL, RING art. 4020092
По запросу
11
HOUSING art. 4020057
По запросу
12
HARNESS-MAIN,GEN2,HIGH LVL,COM art. 2460755
По запросу
13
DECAL,IGN,OFF/RUN/START art. 7078603
По запросу
14
JUMPER,SEAT,TAIL LIGHT art. 2460686
По запросу
15
SCREW art. 7515199
По запросу
16
Замок зажигания Polaris art. 2205055
от 1 720 ₽
17
CABLE,CHOKE (Incl. 18,24) art. 7080636
По запросу
18
CHOKE CONTROL KIT art. 2200188
от 212 ₽
19
NYLON WASHER art. 7555932
По запросу
20
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
21
POP RIVET art. 7621330
По запросу
22
RECOIL GUIDE art. 5243049
По запросу
23
WASHER-LOCK art. 7571610
По запросу
24
NUT-CHOKE SLIDE art. 7080229
По запросу
25
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
26
NUT,IGNITION art. 7547035
По запросу
27
CONSOLE-HYB,RACER,W/REV ** art. 5433692
По запросу
Другие схемы модели
Консоль
