модель 2000 года
- Модель 800 XCR
- Код модели 800 XCR (S00SB8AS)

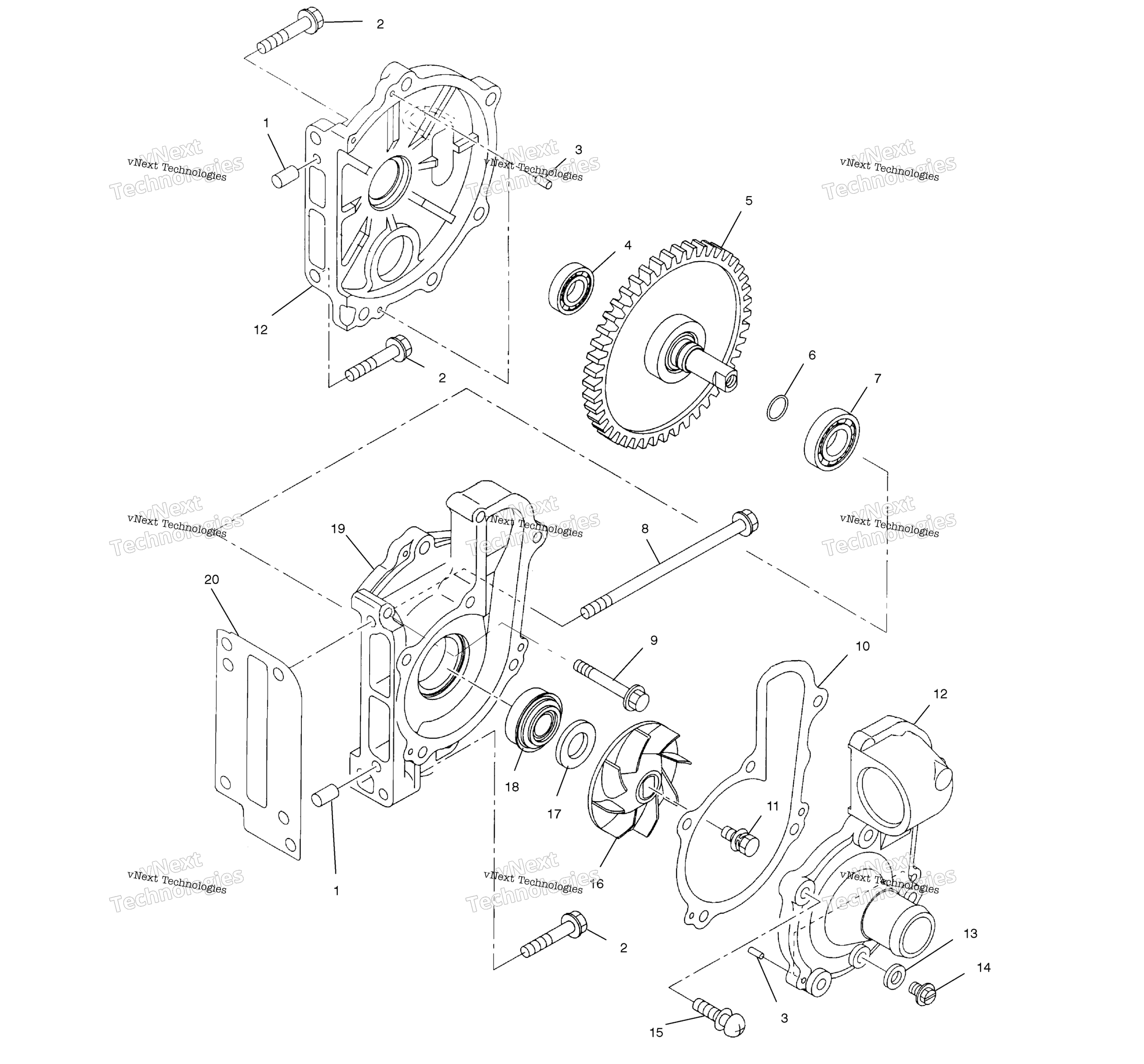

Схема водяной помпы для 800 XCR (S00SB8AS)
Схема
Детали
Номер
Наименование детали
Цена
1
DOWEL PIN art. 3086838
По запросу
2
BOLT, FLANGE art. 3085295
По запросу
3
PIN, DOWEL art. 3084721
По запросу
4
BEARING, BALL art. 3085286
По запросу
5
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
BOLT, FLANGE art. 3085272
По запросу
9
BOLT&WASHER art. 3085470
По запросу
10
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
BOLT art. 3085270
По запросу
12
ASM-WATER PUMP (Incl. 1,3-7,9-11,15-18) art. 3085791
По запросу
13
FLAT WASHER art. 7555998
По запросу
14
PLUG, AIR VENT art. 3083350
По запросу
15
SCREW&WASHER ASM.(10) art. 3084221
По запросу
16
IMPELLER UNIT art. 3085174
По запросу
17
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
MECHANICAL SEAL art. 3085384
По запросу
19
ASM-WATER PUMP (Incl. 1,3,4,7,18) art. 3085791
По запросу
20
GASKET, WATER PUMP art. 3085271
По запросу
