модель 2000 года
- Модель Trail Touring
- Код модели TRAIL TOURING (S00ST5BS)

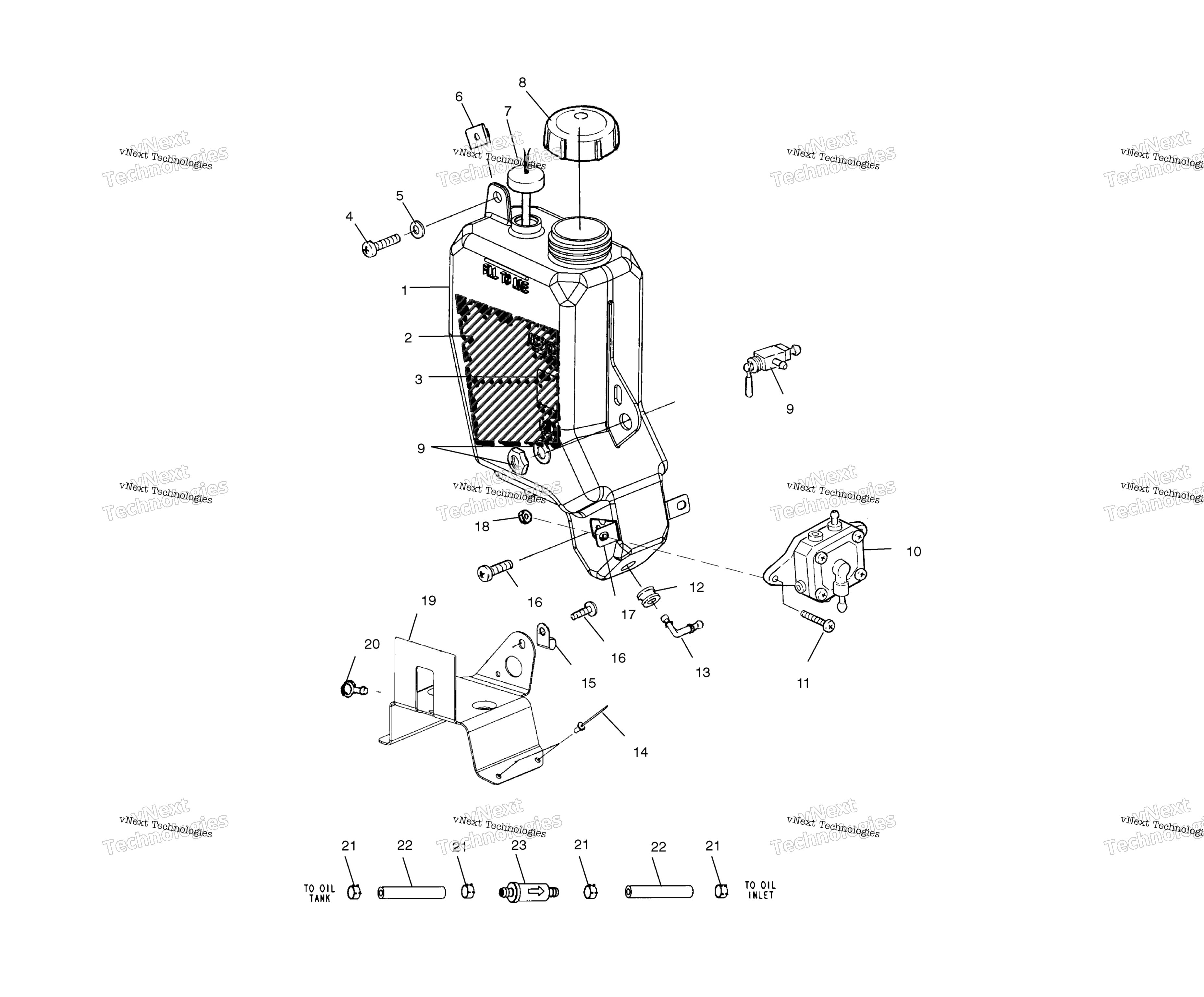

Схема масляного бака для TRAIL TOURING (S00ST5BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
FOIL,OIL TANK art. 5811934
По запросу
3
DECAL,FUEL SHUT-OFF art. 7077442
По запросу
4
BOLT art. 7512276
По запросу
5
WASHER, WROUGHT art. 7558302
По запросу
6
NUT art. 7670096
По запросу
7
OIL LEVER SENSOR art. 4110134
По запросу
8
CAP-OIL art. 1244736
По запросу
9
Valve, Fuel Shut-Off (See Footnote) (See Engine Mounting Pg. C6, Ref. 24) art. -------
По запросу
10
Asm., Fuel Pump (See Footnote) (See Engine Mounting Pg. C6, Ref. 19) art. -------
По запросу
11
SCREW art. 7517264
По запросу
12
GROMMET art. 7052028
По запросу
13
FTTNG,90 D.PRESS-ON art. 7052208
По запросу
14
Заклепка Polaris art. 7661637
По запросу
15
CLIP,J art. 7080884
По запросу
16
SCREW(10) art. 7517615
По запросу
17
BRKT,FUEL PUMP MOUNT-Z art. 5242680
По запросу
18
Гайка Polaris art. 7542122
от 263 ₽
19
BRKT,OIL/COOL.TANK,ALUM art. 5242688
По запросу
20
ROSEBUD CLIP art. 4020139
По запросу
21
HOSE CLAMP art. 7080307
По запросу
22
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
23
Фильтр топливный Polaris art. 2530009
По запросу
