модель 2001 года
- Модель 700 XC
- Код модели 700 EV XC SP EDGE (S01NP7CS)

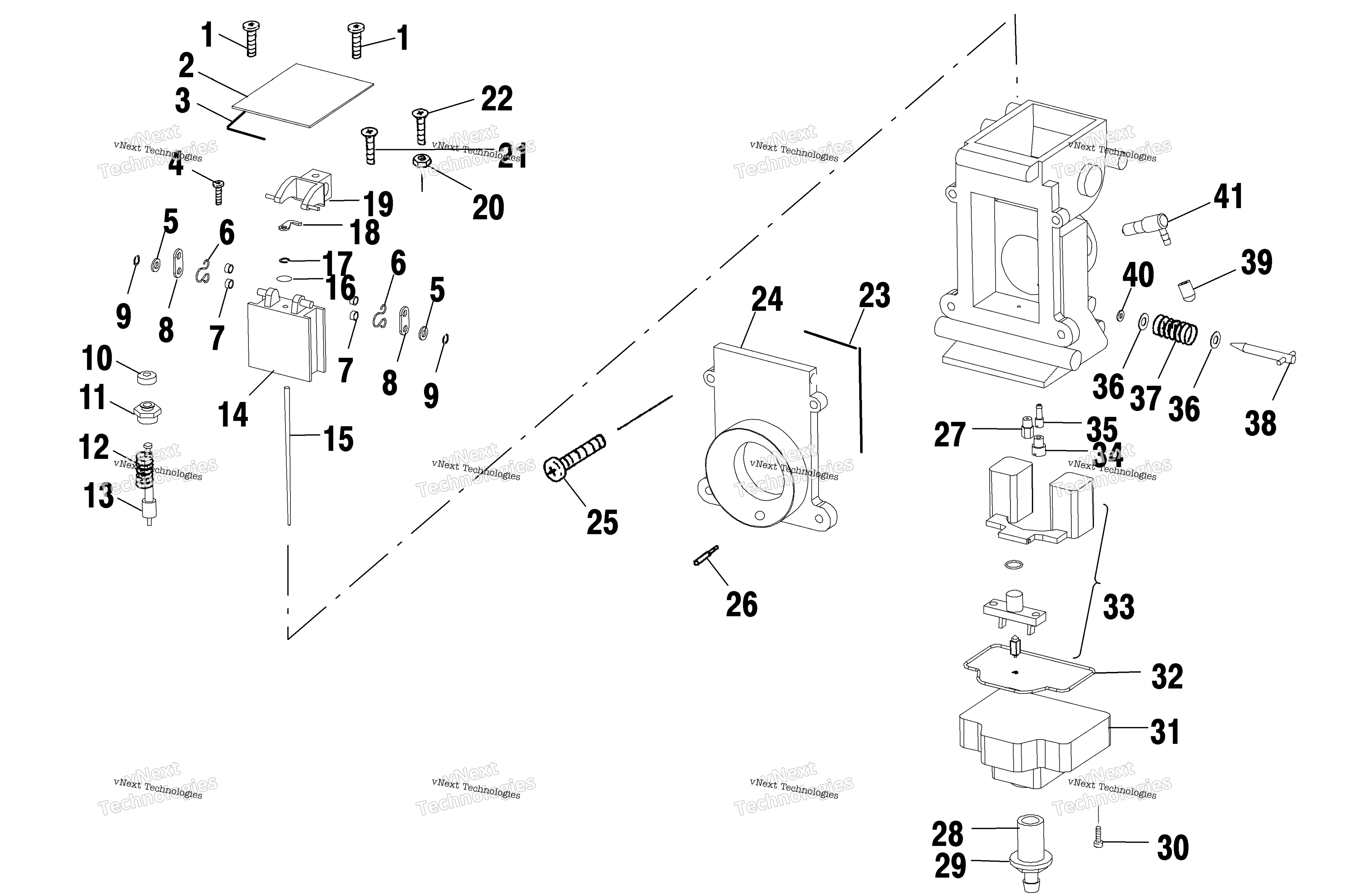

Схема карбюратора для 700 EV XC SP EDGE (S01NP7CS)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-CARB,TM40,TPS,700EV art. 1253381
По запросу
1
SCREW art. 3130951
По запросу
2
CAP-TOP art. 3130976
По запросу
3
GASKET art. 3130871
По запросу
4
SCREW art. 3130844
По запросу
5
WASHER,PACKING art. 3130846
По запросу
6
CLIP art. 3130856
По запросу
7
RING art. 3130845
По запросу
8
PLATE art. 3130857
По запросу
9
E-RING art. 3130847
По запросу
10
RUBBER CAP art. 3130831
По запросу
11
GUIDE HOLDER art. 3130830
По запросу
12
SPRING art. 3130829
По запросу
13
PLUNGER ASSEMBLY art. 3130828
По запросу
14
PISTON VALVE, 1.5 (1.5) art. 3130940
По запросу
15
NEEDLE JET (J8-9DFH10-57) art. 3131313
По запросу
16
PACKING art. 3130867
По запросу
17
E-RING art. 3130868
По запросу
18
PLATE art. 3130843
По запросу
19
LEVER ASM. art. 3130849
По запросу
19
LEVER ASM. art. 3130855
По запросу
20
RING art. 3130848
По запросу
21
SCREW art. 3130854
По запросу
22
SCREW art. 3130850
По запросу
23
AIR FUNNEL O-RING art. 3130870
По запросу
24
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
25
SCREW art. 3130825
По запросу
26
PILOT AIR JET (PAJ)(.8) art. 3131254
По запросу
27
HEX HEAD MAIN JET, #500 (500) art. 3130149
По запросу
28
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
29
O-RING art. 3130863
По запросу
30
SCREW art. 3130824
По запросу
31
FLOAT BODY art. 3130858
По запросу
32
O-RING art. 3130861
По запросу
33
FLOAT ASSEMBLY, 1.8 art. 3131231
По запросу
34
JET,PILOT,#45(10) (45) art. 3130068
По запросу
35
JET,STARTER,#VM11/22-145 (145) art. 3130769
По запросу
36
WASHER art. 3130837
По запросу
37
SPRING art. 3130836
По запросу
38
ADJUSTER ASM. art. 3130838
По запросу
39
CAP art. 3130479
По запросу
40
PACKING art. 3130835
По запросу
41
Форсунка подачи масла Polais art. 7051020
По запросу
