модель 2002 года
- Модель 500 SKS
- Код модели 500 SKS EURO (S02SS5AE)

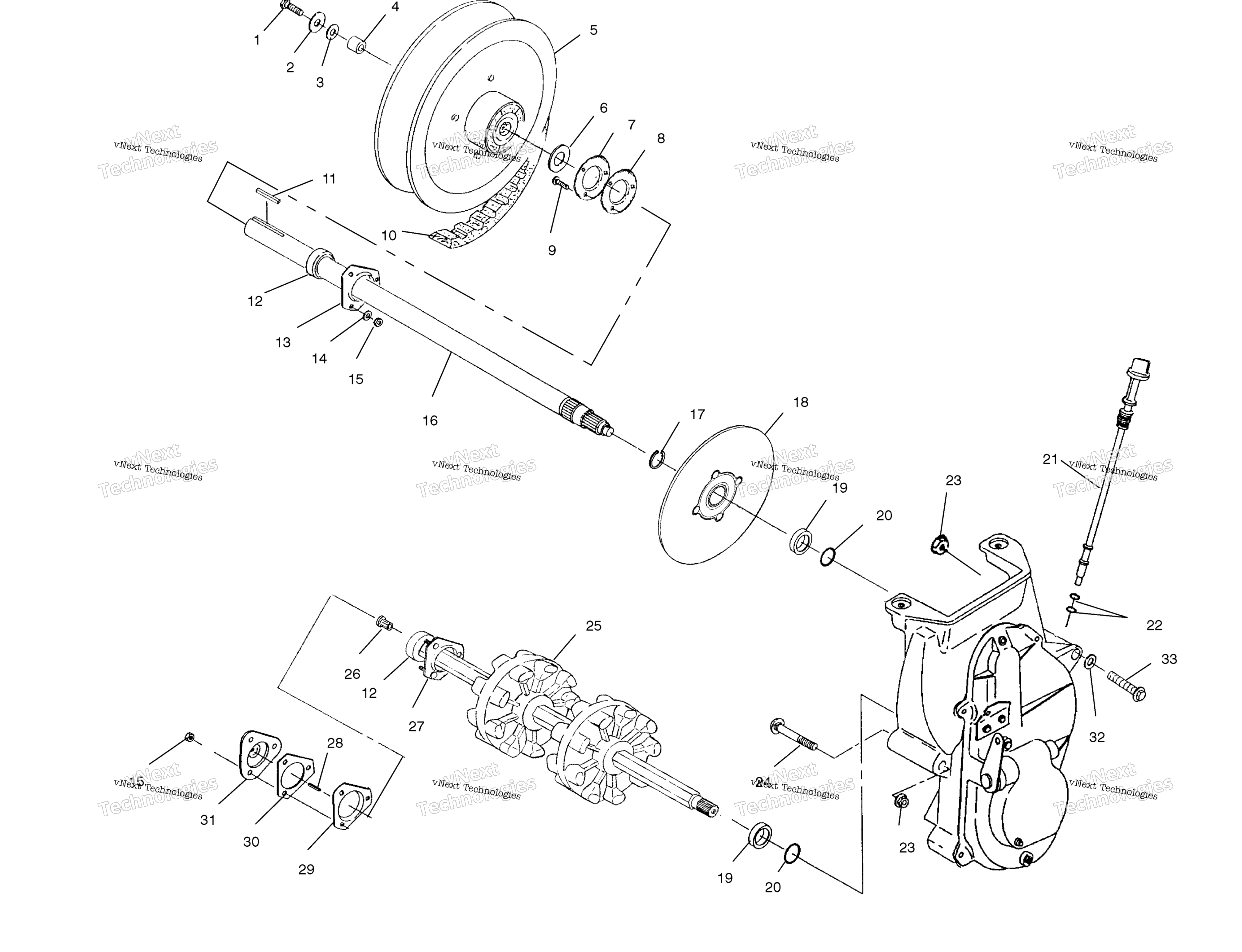

Схема трансмиссии для 500 SKS EURO (S02SS5AE)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT 5/16-18X1 3/4 HX/LK-GR5-Z art. 7517820
По запросу
2
WASHER,FLAT art. 7555701
По запросу
3
WASHER,FLAT(10) art. 7555734
По запросу
4
INPUT SHAFT SPACER, .984 X .940 art. 5135621
По запросу
5
Asm., Driven Clutch [See Driven Clutch Pg. B13, Ref. 9] art. -------
По запросу
6
SPACER-1.00 X 1.25 X .38 art. 5020837
По запросу
6
Шайба Polaris art. 7555864
от 116 ₽
6
BUSHING art. 7556509
По запросу
7
FLANGE RD,RELUBE W/ZERK art. 5241359
По запросу
7
FITTING,LUB/VEN art. 7080561
По запросу
8
JACKSHAFT GASKET, BLACK art. 5811095
По запросу
9
CARRIAGE BOLT art. 7512377
По запросу
10
BELT DRIVE art. 3211074
По запросу
11
KEY-1/4X3/16X2.75 art. 7721128
По запросу
12
Подшипник Polaris (снят с производства) art. 3514525
от 831 ₽
13
FLANGETTE art. 5222751
По запросу
14
FLAT WASHER art. 7558402
По запросу
15
Гайка Polaris art. 7542324
от 160 ₽
16
JACKSHAFT ASM,15 SPL [Incl. 12,17] art. 1332207
По запросу
17
RING, RETAINING art. 7710422
от 4 694 ₽
18
KIT-BRAKE DISC,FORGED art. 2202493
По запросу
19
SLEEVE SEAL art. 5020588
от 2 632 ₽
20
O-RING art. 5410613
от 2 632 ₽
21
DIPSTICK ASSEMBLY art. 1332143
По запросу
22
Кольцо уплотнительное резиновое Polaris art. 5410675
от 210 ₽
23
NUT,FLANGE art. 7542423
По запросу
24
BOLT,CARRIAGE art. 7515428
По запросу
25
DRIVESHAFT ASM,2 DR WIDE,XHS [Incl. 26,27] art. 1590284
По запросу
26
SPEEDO METAL BUSHING art. 3280019
По запросу
27
Фланец подшипника приводного вала Polaris art. 1012945
По запросу
28
Вал спидометра Polaris art. 3280017
от 2 100 ₽
29
Проставка подшипника приводного вала Polaris art. 5243529
По запросу
30
Прокладка адаптера спидометра Polaris art. 5830012
По запросу
31
Адаптер спидометра Polaris art. 3280540
от 12 180 ₽
32
WASHER,WROUGHT art. 7558403
По запросу
33
BOLT art. 7515485
По запросу
