модель 2002 года
- Модель 500 XC
- Код модели 500 XC SP (S02NP5CSA)

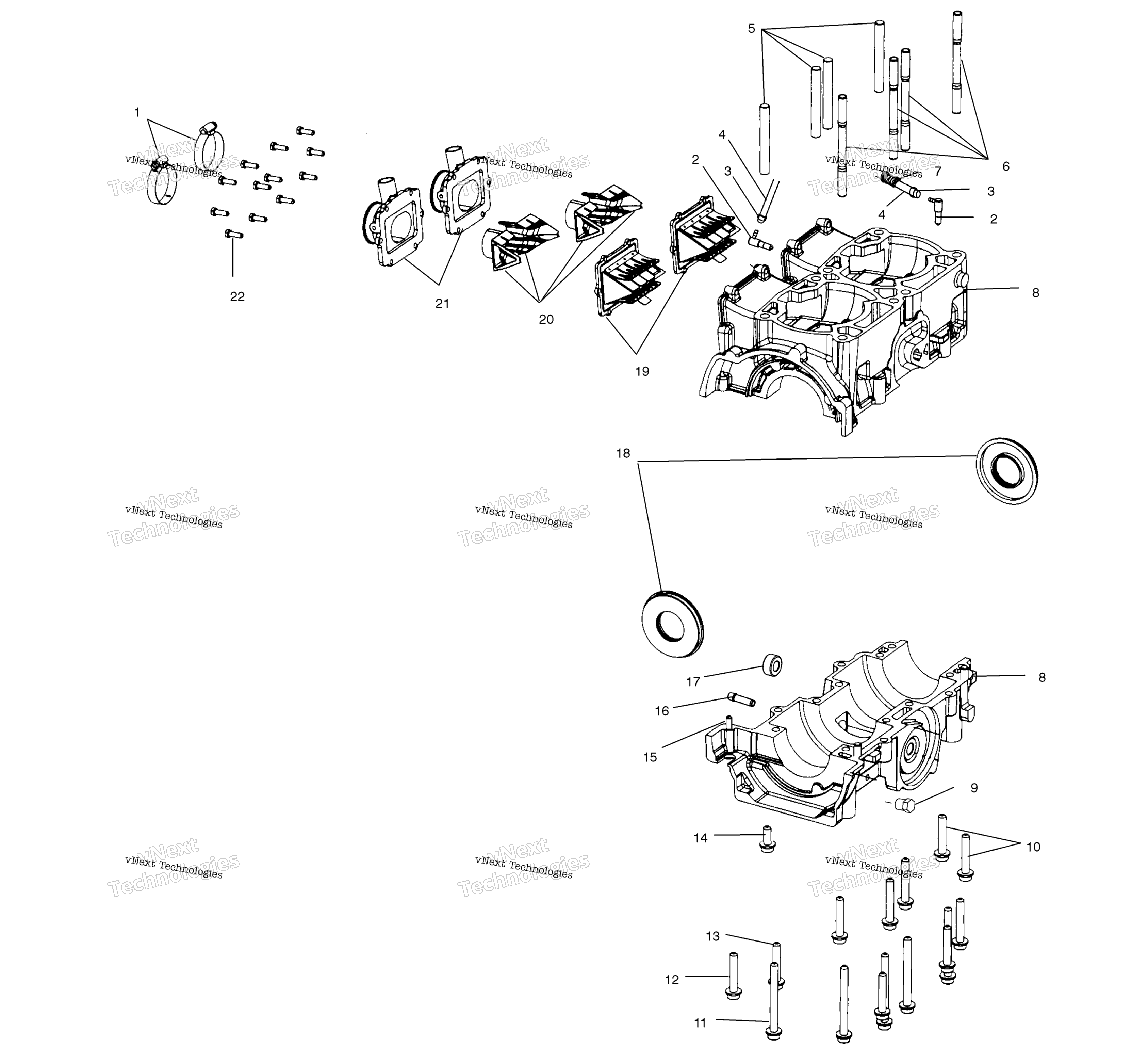

Схема картера /Sb для 500 XC SP (S02NP5CSA)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP,HOSE,SS, art. 7080681
По запросу
2
Форсунка подачи масла Polais art. 7051020
По запросу
3
CLAMP art. 7080603
По запросу
4
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
5
STUD,CYL 81MM art. 5132196
По запросу
6
STUD,CYL 118MM art. 5132197
По запросу
7
TUBING-CONVOLUTED,25CM art. 8360056-25
По запросу
8
SUBSTITUTED BY 2202312 (Incl. 5,6,9-15) art. 2201931
По запросу
9
PLUG art. 7051529
По запросу
10
BOLT, 8 MM X 1.25 MM X 55 MM art. 7517785
По запросу
11
BOLT, 8 MM X 1.25 MM X 80 MM art. 7517784
По запросу
12
SCREW art. 7516825
По запросу
13
BOLT,M8X1.25X45 art. 7517786
По запросу
14
SCREW art. 7517577
По запросу
15
PIN, DOWEL art. 7663001
По запросу
16
FITTING art. 7052145
По запросу
17
Bearing, Pumpshaft art. 5010390
По запросу
18
Сальник 35 X 72 X 7 Polaris art. 5415026
от 2 528 ₽
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
STUFFER,REED,75.5MM(38MM.CARB) art. 5432852
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
SCREW art. 7516822
По запросу
