модель 2002 года
- Модель 600 Classic
- Код модели 600 CLASSIC (S02ND6ES)

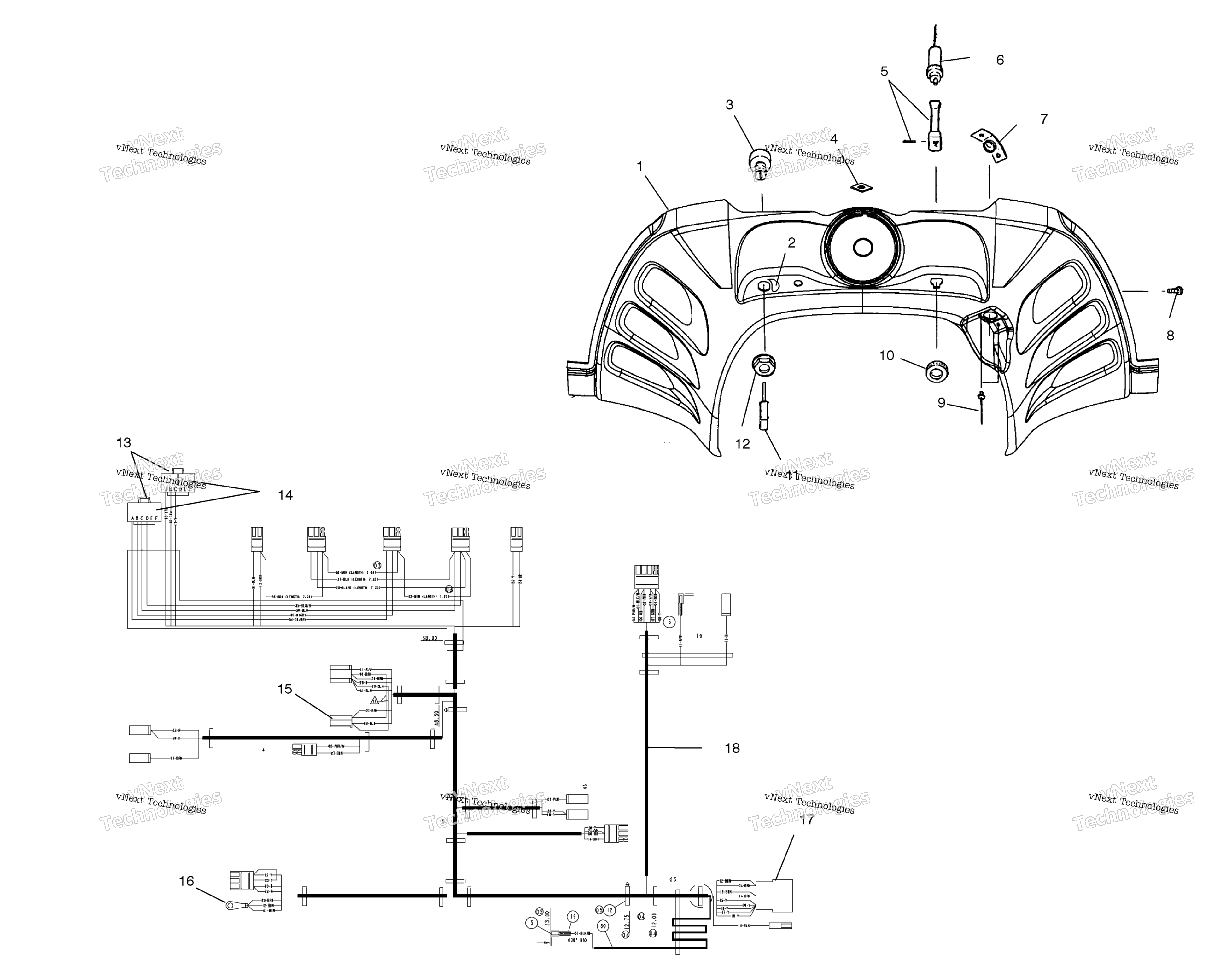

Схема консоли для 600 CLASSIC (S02ND6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
CONSOLE-EDGE,BLACK ** art. 5433724-070
По запросу
2
DECAL,CONS.,IGNITION,TPS art. 7078605
По запросу
3
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
4
X-MAS TREE CLIP art. 7670101
По запросу
5
CHOKE LEVER REPAIR KIT (Incl. Pin) art. 2201439
По запросу
6
CHOKE CABLE (Incl. 5,10) art. 7080946
По запросу
7
RECOIL GUIDE art. 5243049
По запросу
8
SCREW art. 7515199
По запросу
9
POP RIVET art. 7621330
По запросу
10
NUT,CHOKE art. 5432944
По запросу
11
N/A,USE COMPONENTS When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
12
NUT,IGNITION art. 7547035
По запросу
13
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
14
SOCKET-PACKARD#12047767 art. 4010192
По запросу
15
HOUSING,PACK art. 4020063
По запросу
16
TERMINAL, RING art. 4020092
По запросу
17
HOUSING art. 4020057
По запросу
18
HARNESS-MAIN WIRE,TPS,COMMON art. 2460792
По запросу
