модель 2002 года
- Модель 600 Pro X
- Код модели 600 PRO X (S02NX6ES)

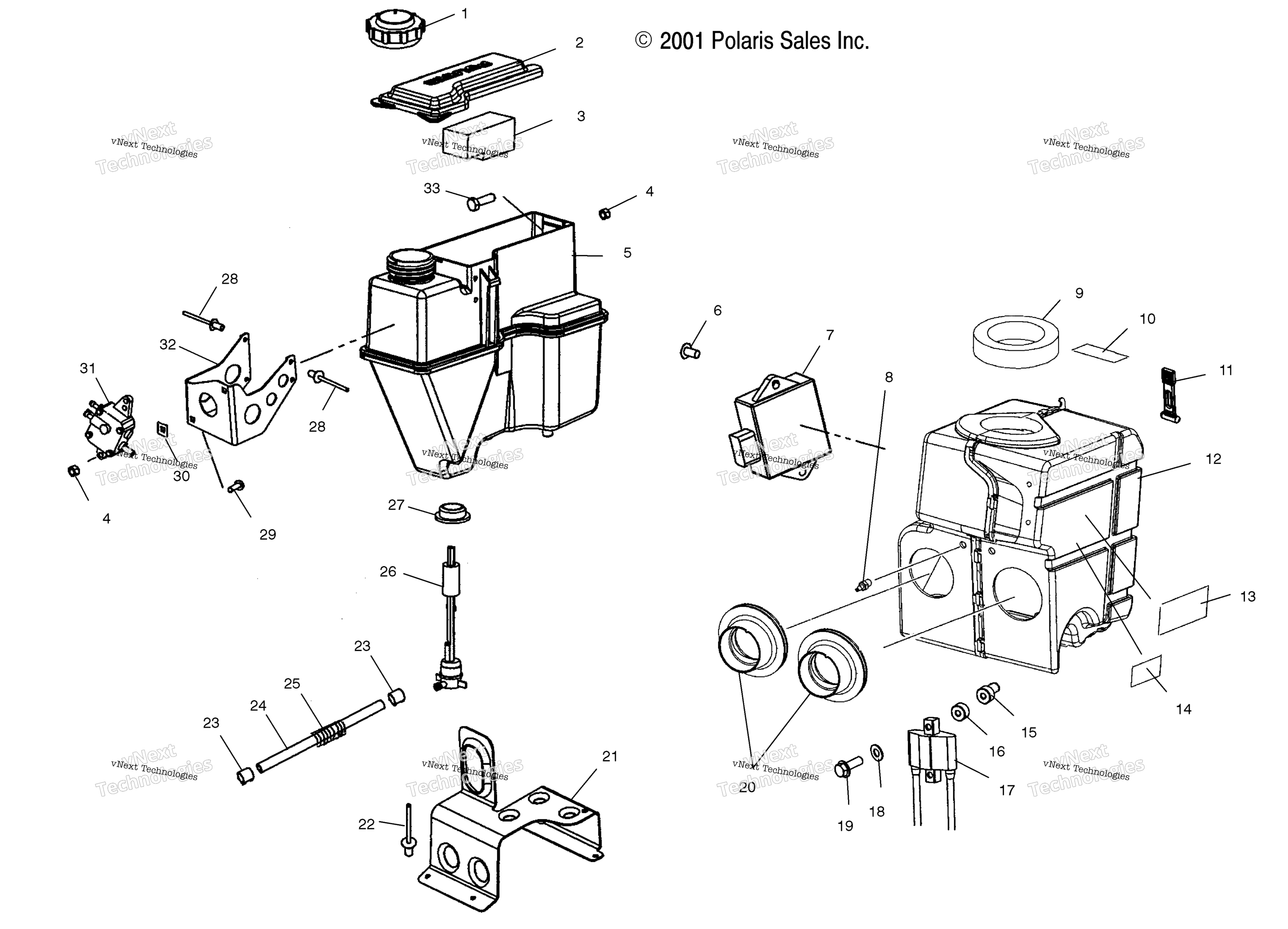

Схема масляный бак / Воздушный Box для 600 PRO X (S02NX6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
CAP-OIL art. 1244736
По запросу
2
TOOL BOX COVER art. 5434089
По запросу
3
FOAM art. 5812209
По запросу
4
Гайка Polaris art. 7542122
от 263 ₽
5
ASM-OIL TANK,W/SENDING UNIT [Incl. 2,26] art. 1253456
По запросу
6
SCREW art. 7512095
По запросу
7
KIT, CDI [See Magneto Pg. C12, Ref. 10] art. -------
По запросу
8
FITTING art. 7052077
По запросу
9
CHIMNEY FOAM art. 5811983
По запросу
10
DECAL,CAUTION art. 7075351
По запросу
11
STRAP art. 5433150
от 532 ₽
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
Decal, Adjustable Driven Clutch art. 7073820
По запросу
14
DECAL, GREASING art. 7073426
По запросу
15
NUT,WELL art. 7547103
По запросу
16
NYLON WASHER art. 7555932
По запросу
17
COIL [See Magneto Pg. C12, Ref. 12] art. -------
По запросу
18
WASHER art. 7552604
По запросу
19
SCREW art. 7517610
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
BRKT-OIL BOTTLE,LOWER art. 5245801
По запросу
22
Заклепка Polaris art. 7661637
По запросу
23
HOSE CLAMP art. 7080307
По запросу
24
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
25
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
26
OIL SENDER WITH FRONT TERMINALS art. 4010660
По запросу
27
OIL SENDER GROMMET art. 7052305
По запросу
28
RIVET art. 7621479
По запросу
29
BOLT-CARRIAGE art. 7512263
По запросу
30
NUT, SPEED art. 7670021
По запросу
31
ASM., FUEL PUMP [See Engine Mounting Pg. C3, Ref. 13] art. -------
По запросу
32
BRKT-FUEL PUMP art. 5246113
По запросу
33
SCREW art. 7512297
По запросу
