модель 2002 года
- Модель 700 Classic
- Код модели 700 CLASSIC BUILT BEFORE 1/1/01 (S02ND7CS)

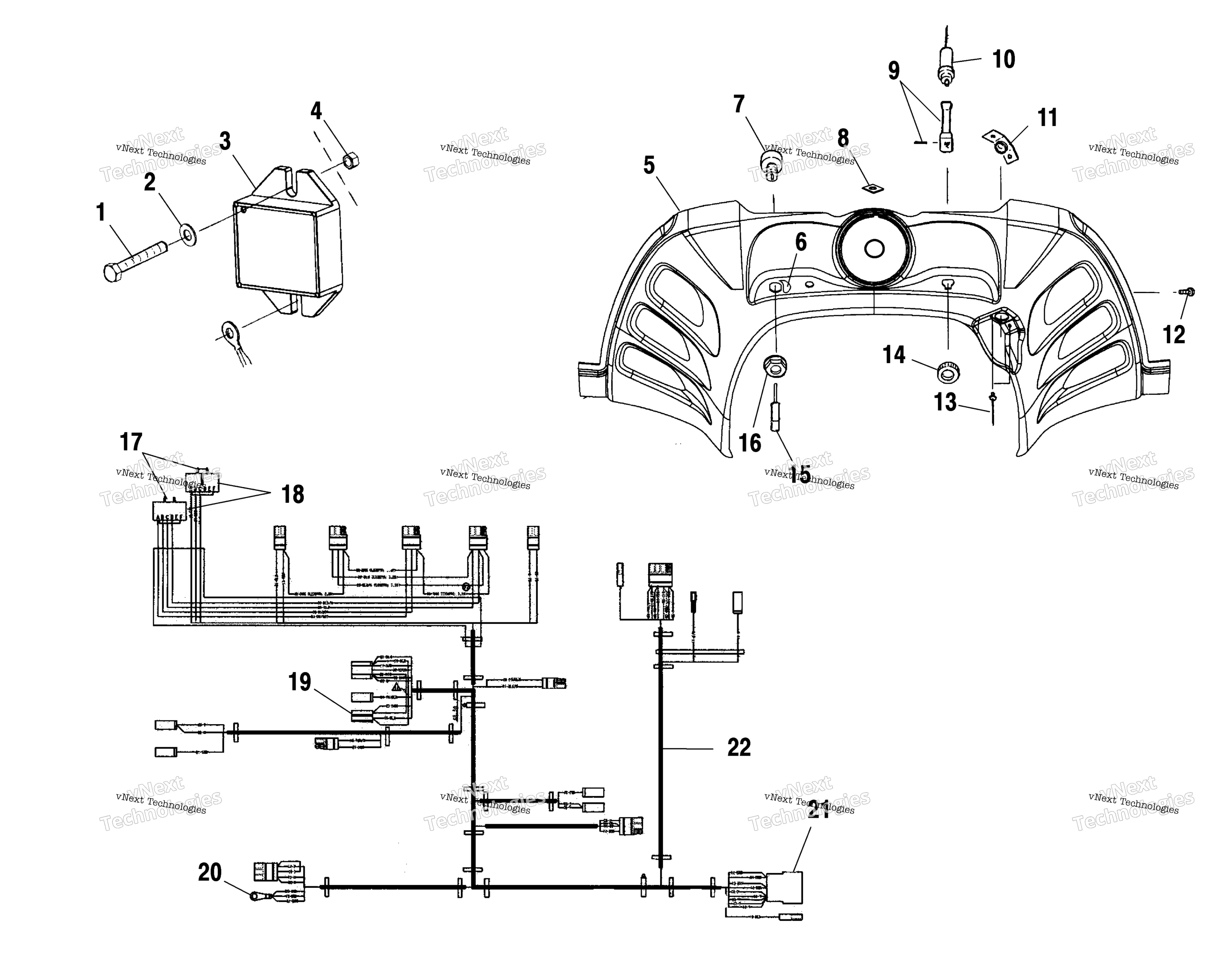

Схема консоли для 700 CLASSIC BUILT BEFORE 1/1/01 (S02ND7CS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW, HX/SEMS art. 7517263
По запросу
2
WASHER art. 7555904
По запросу
3
Реле-регулятор Polaris art. 4010794
от 5 678 ₽
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
CONSOLE-EDGE,BLACK ** art. 5433724-070
По запросу
6
Decal - Ignition, Console art. 7078605
По запросу
7
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
8
X-MAS TREE CLIP art. 7670101
По запросу
9
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
10
CHOKE CABLE [Incl. 9,14] art. 7080946
По запросу
11
RECOIL GUIDE art. 5243049
По запросу
12
SCREW art. 7515199
По запросу
13
POP RIVET art. 7621330
По запросу
14
NUT,CHOKE art. 5432944
По запросу
15
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
16
NUT,IGNITION art. 7547035
По запросу
17
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
18
SOCKET-PACKARD#12047767 art. 4010192
По запросу
19
HOUSING,PACK art. 4020063
По запросу
20
TERMINAL, RING art. 4020092
По запросу
21
HOUSING art. 4020057
По запросу
22
HARNESS-MAIN WIRE,TPS,COMMON art. 2460792
По запросу
